Czujnik poziomu cieczy wody do 5m PRZEKAŹNIK 40A sterowanie pompą WiFi TUYA

⭐Czujnik Poziomu Cieczy WiFi TUYA

✅z przekaźnikiem do sterowania pompą!

Model ME201WC

➡️Monitoruj poziom cieczy z dowolnego miejsca na świecie!

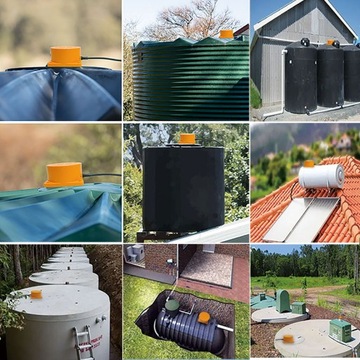

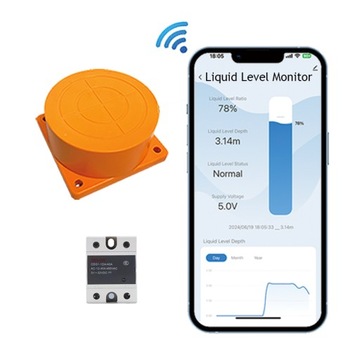

Bezprzewodowy czujnik poziomu cieczy ME201WC to zintegrowane urządzenie 2 w 1, które nie tylko precyzyjnie mierzy poziom płynów w zbiorniku, ale również, dzięki dołączonemu do zestawu przekaźnikowi, automatycznie steruje podłączoną do niego pompą.

Komunikując się przez sieć Wi-Fi 2.4 GHz, czujnik wysyła dane do aplikacji "TUYA Smart" lub "Smart Life" i na ich podstawie zarządza pracą pompy, zapewniając pełną automatyzację procesu napełniania lub opróżniania zbiornika.

Zalety czujnika poziomu

• Pełna automatyzacja pracy pompy: Największą zaletą urządzenia jest wbudowany przekaźnik i oprogramowanie, które pozwala na całkowicie automatyczne sterowanie pompą bez potrzeby stosowania dodatkowych sterowników
• Dwa tryby sterowania pompą: Użytkownik może w aplikacji wybrać jeden z dwóch trybów pracy:

  Dostarczanie (Supply): Pompa włącza się przy niskim stanie cieczy, aby napełnić zbiornik, i wyłącza po osiągnięciu zadanego maksimum.

  Odprowadzanie (Drainage): Pompa włącza się przy wysokim stanie cieczy, aby opróżnić zbiornik, i wyłącza po osiągnięciu zadanego minimum.

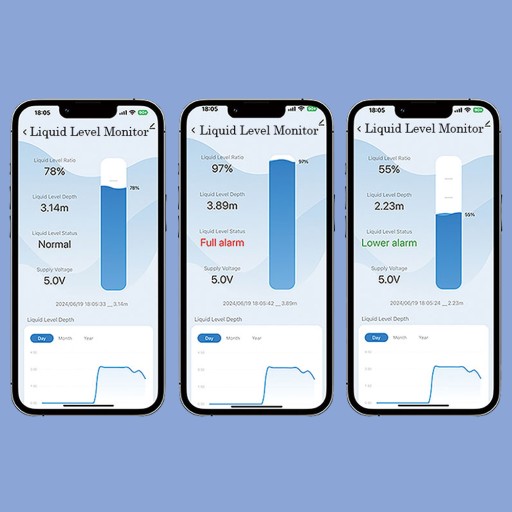

• Zdalne sterowanie i monitoring: Aplikacja mobilna umożliwia nie tylko podgląd aktualnego poziomu cieczy w czasie rzeczywistym, ale także ręczne włączanie i wyłączanie pompy z dowolnego miejsca na świecie
• Ochrona pompy i instalacji: Dzięki precyzyjnym alarmom o niskim i wysokim poziomie cieczy oraz automatyzacji, czujnik chroni pompę przed pracą na sucho i zabezpiecza zbiornik przed przelaniem
• Prosta integracja z Smart Home: Kompatybilność z platformą Tuya / Smart Life pozwala na tworzenie zaawansowanych scenariuszy i połączenie pracy czujnika z innymi inteligentnymi urządzeniami w domu

Schemat i zasada działania

Schemat i podłączenie

Czujnik zasilany jest napięciem 5V DC przez dołączony zasilacz (110V~240V AC).

Kluczowym elementem instalacji jest podłączenie pompy wody poprzez dołączony do zestawu przekaźnik stanu. Zgodnie z instrukcją, przekaźnik ten jest przystosowany do pracy z napięciem w zakresie od 110V do 480V AC, co umożliwia sterowanie szeroką gamą pomp wodnych.

Przekaźnik wpina się bezpośrednio w obwód zasilania pompy, co pozwala czujnikowi na fizyczne włączanie i wyłączanie jej zasilania.

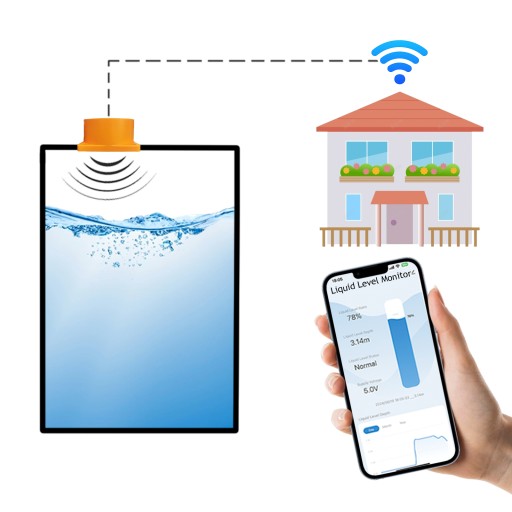

Komunikacja między czujnikiem a domowym routerem odbywa się bezprzewodowo w paśmie Wi-Fi 2.4 GHz.

Zasada działania

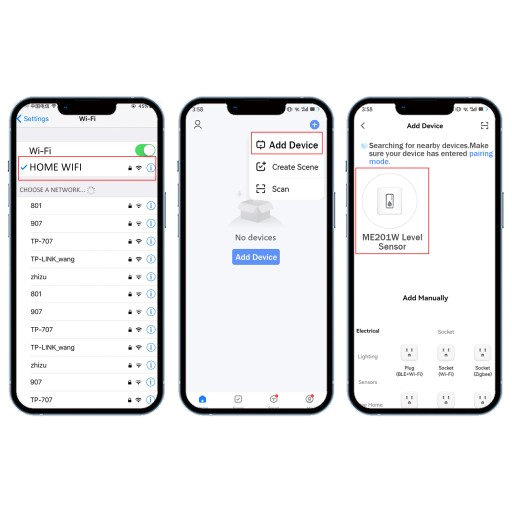

Po zainstalowaniu czujnika na zbiorniku i podłączeniu pompy do przekaźnika, użytkownik konfiguruje urządzenie w aplikacji mobilnej

Należy wprowadzić wysokość montażu czujnika oraz maksymalną głębokość cieczy w zbiorniku

Następnie, aby zautomatyzować pracę pompy, użytkownik ustawia dwa progi działania: "Set Max" (np. 80%) i "Set Min" (np. 20%) oraz wybiera tryb pracy (Supply lub Drainage)

Na podstawie tych ustawień oraz bieżącego pomiaru poziomu cieczy, czujnik automatycznie aktywuje lub dezaktywuje przekaźnik, włączając lub wyłączając pompę w odpowiednich momentach, bez interwencji użytkownika

Funkcja "Pump Switch" pozwala dodatkowo na ręczne sterowanie pompą z poziomu aplikacji

Specyfikacja techniczna

• Zasilanie czujnika: ≤100mA @ 5V DC (przez zasilacz AC 110V~240V)
• Tryb sieci: Wi-Fi 2.4 GHz
• Zasięg Wi-Fi: Do 50 m w terenie bez przeszkód
• Zasięg pomiaru poziomu: 0.1 m do 4 m
• Dokładność pomiaru: ± 0.02 m
• Temperatura pracy: -20℃ do 70℃
• Stopień ochrony: IP65

Parametry przekaźnika

• Napięcie sterujące (z czujnika): 5V DC
• Maksymalne obciążenie przekaźnika: 40A przy 480V AC

Wymiary czujnika

• Podstawa - 80mm x 80mm
• Rozstaw otworów - 65mm (między środkami)
• Głębokość - 40mm
• Kształt nad podstawą - okrąg - Ø80
• Długość przewodu od czujnika - 2.80m (280cm)

Montażu czujnika poziomu

Przedstawiamy szczegółowe wytyczne dotyczące prawidłowego montażu czujnika poziomu cieczy na podstawie załączonej ilustracji:

Prawidłowa orientacja czujnika

• Czujnik należy zawsze montować prostopadle do powierzchni cieczy
• Nieprawidłowe ustawienie czujnika pod kątem będzie skutkować błędnymi odczytami

Lokalizacja względem dopływu wody

• Czujnik powinien być zainstalowany z dala od wlotu wody
• Montaż zbyt blisko dopływu wody może powodować zjawisko pseudo-echa, zakłócające prawidłowe pomiary

Odległość od ścian zbiornika

• Należy zachować odpowiednią odległość czujnika od ścian bocznych zbiornika (przegród)
• Montaż zbyt blisko ściany (przegrody) spowoduje silne pseudo-echo, co znacząco wpłynie na dokładność pomiarów

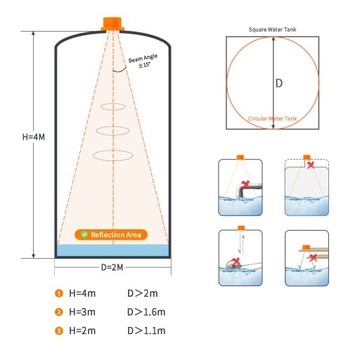

Montaż czujnika, a rozkład fal

1. Zasada działania czujnika

Czujnik poziomu cieczy montowany jest na górze zbiornika i emituje wiązkę pomiarową o kącie ±30°. Wiązka ta obejmuje stożkowy obszar, w którym dokonywany jest pomiar odległości do powierzchni cieczy. Prawidłowy pomiar następuje tylko wtedy, gdy w obszarze odbicia nie znajdują się żadne przeszkody.

2. Dobór zbiornika

Dla zapewnienia prawidłowego działania czujnika należy dobrać odpowiednią średnicę zbiornika (D) w stosunku do jego wysokości (H):

• H = 4 m → D > 2 m
• H = 3 m → D > 1,6 m
• H = 2 m → D > 1,1 m

W przypadku zbiorników okrągłych i kwadratowych średnica D powinna być liczona jako największy wymiar wewnętrzny zbiornika.

3. Prawidłowy montaż czujnika

• Czujnik należy montować centralnie nad powierzchnią cieczy, tak aby wiązka pomiarowa nie napotykała na przeszkody, takie jak rury, elementy konstrukcyjne czy ściany zbiornika.
• Unikać montażu czujnika nad elementami, które mogą powodować zakłócenia odbicia fali, np. nad rurami, blisko ścian lub pod wystającymi elementami.
• Czujnik powinien być skierowany pionowo w dół, aby wiązka obejmowała całą powierzchnię cieczy w wyznaczonym obszarze odbicia.

4. Najczęstsze błędy montażowe

• Montaż czujnika nad przeszkodą (np. rurą) powoduje zakłócenia pomiaru.
• Ustawienie czujnika zbyt blisko ściany zbiornika prowadzi do błędnych odczytów przez odbicia od ściany.
• Montaż pod wystającymi elementami lub pod kątem innym niż pionowy uniemożliwia prawidłowy pomiar poziomu cieczy.

Podsumowanie:

Czujnik należy instalować centralnie i pionowo nad powierzchnią cieczy, w zbiorniku o odpowiedniej średnicy względem wysokości, bez przeszkód w polu pomiarowym wiązki. Tylko wtedy możliwe jest uzyskanie wiarygodnych i powtarzalnych wyników pomiaru poziomu cieczy
