EGT-K ТЕРМОПАРА УСИЛИТЕЛЬ ДАТЧИК ТЕМПЕРАТУРЫ

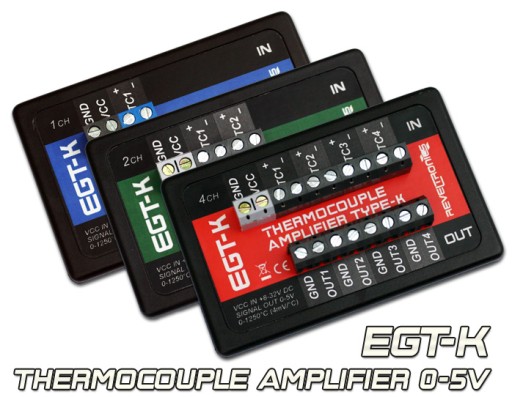

Wzmacniacz termopary EGT-K 4-kanałowy

wejścia: 4x termopara typu K, wyjścia: 4x analogowe 0-5V (4mV/1C)

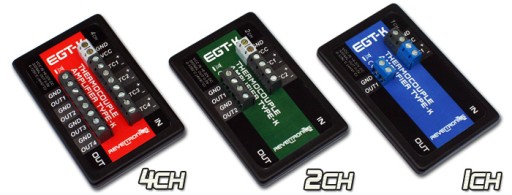

EGT-K to precyzyjny wzmacniacz termopary umożliwiający dokładny pomiar temperatury w szerokim zakresie 0-1250°C. Urządzenie konwertuje niskonapięciowy i nieliniowy odczyt z termopary typu "K" na wejściu, na liniowy analogowy sygnał o zakresie 0-5V (4mV/°C) na wyjściu. Tego typu sygnał jest kompatybilny z większoscią urządzeń - od elektroniki użytkowej, przez data-loggery po precyzyjne urządzenia przemysłowe. Dzięki wbudowanej kompensacji styku odniesienia (tzw. "cold junction compensation") istnieje możliwość stosowania dowolnie długich przewodów od czujników. EGT-K jest dostępny w wariancie 1, 2 lub 4 kanałów pomiarowych.

Przykładowe zastosowanie:

• pomiar temperatury spalin (EGT), płynu hamulcowego, bloku głowicy itd. - jako konwerter sygnału współpracujący z wieloma urządzeniami (m.in. REVELTRONICS UTCOMP i UTCOMP-PRO, AEM EMS, GReddy e-MANAGE, Motec, Stack, ACR systems, HRC itd.),
• aplikacje przemysłowe (pomiar temperatury w piecach, kotłach, zbiornikach itd.),
• elektronika użytkowa, projekty hobbystyczne (wszędzie gdzie wymagany jest liniowy sygnał 0-5V z termopary typu-k, np. pomiary przetwornikiem ADC, projekty z Arduino itd.)

Wymagania do pomiaru temperatury:

Termopara typu "K" powinna być podłączona bezpośrednio do złącza EGT-K. Jeśli istnieje potrzeba przedłużenia przewodów termopary, to muszą one być z tego samego stopu metalu. Użycie innego stopu metalu spowoduje powstanie napięcia na dodatkowym złączu, a w efekcie błędny odczyt przez instrument pomiarowy.

• praktyczny poradnik - wpisz w google: pomiar temperatury spalin z użyciem EGT-K i termopary typu K

Parametry techniczne EGT-K oraz wymiary:

• zakres pomiarowy: 0-1250°C (32-2282°F),
• obsługiwane termopary: sonda typu "K",
• wbudowana kompensacja styku odniesienia (tzw. cold junction compensation),
• sygnał wyjściowy: analogowy 0-5V, 4mV/°C (0V = 0°C, 5V = 1250°C),
• dokładność sygnału wyjściowego (tzw. gain error): +/- 1.5% (EGT-K bazuje na profesjonalnym układzie AD8495 od Analog Devices),
• rezystancja wejściowa dla ADC: >100kOhm (zalecana >1MEG)
• zasilanie: 8-32V DC dla pełnego zakresu pomiarowego 0-1250°C (niższe napięcie zasilania zawęży zakres pomiarowy),
• wymiary: 85mm x 54mm x 6mm (bez uwzględnienia złącz przyłączeniowych wysokich na 10mm)

Uwagi:

• na tej aukcji licytujesz EGT-K w wariancie 4-kanałowym (bez sond pomiarowych),
• za pozostałych naszych aukcjach znajdziesz EGT-K z inną ilością kanałów pomiarowych,

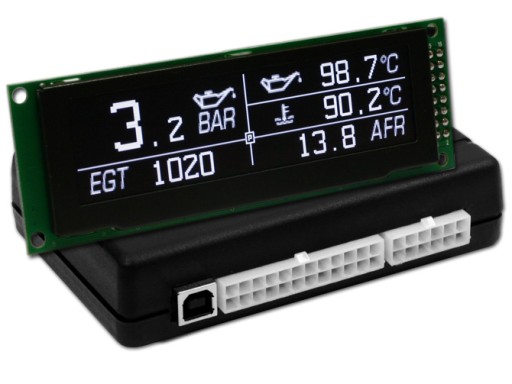

• w ofercie posiadamy również UKP - jest to komputer pokładowy z wyświetlaczem graficznym, umożliwia m.in pomiar temperatury spalin (EGT) z możliwością ustawiania alertów
