Коаксиальный кабель WLAN Tri-Lan 240 PE 50 Ом 1 м = 1 шт.

PRZEWÓD KONCENTRYCZNY TRILAN 240 - 50 Ohm -  cena za 1m - sprzedajemy w odcinkach 10m i wielokrotność 10 m

Kabel nowoczesnej konstrukcji, niskotłumienny

do pracy w zakresie do 6GHz.

Przewód, oprócz niskiej tłumienności, zapewniajacej małe straty sygnału, pozwala oszczędzać na kosztach instalacji.

Może być stosowany w instalacjach WLAN 2,4GHz i 5GHz.

Zastosowanie go w systemach 2,4GHz pozwoli na migracje do 5GHz bez konieczności zmiany okablowania.

Płaszcz przewodu jest wykonany w technologii PE (odporność na UV), co pozwala na stosowanie Tri-Lan 240 na zewnątrz.

Cechy wyróżniające:

• niska tłumienność (aż 20% mniejsza niż w popularnym H-155)
• znakomite dopasowanie (30 dB dla 2,4GHz)
• wysoka skuteczność ekranowania (90dB dla 2,4GHz)

​

Dane techniczne:

NazwaKabel koncentryczny 50 Ohm Tri-Lan 240dokładnośćRdzeń miedzianyŚrednica rdzeniamm1,4+/-0,02Dielektryk fizycznie spienianyŚrednicamm3,8+/- 0,05EkranFolia Al/Poliester/Folia Alum12/15/12Pokrycie folią%100Oplot CuSn16x7x0,12Pokrycie oplotem%80Średnica nad oplotemmm4,45PłaszczMateriałPEŚrednica zewnetrzna6,10+/-0,10KolorczarnyParametry elektryczneImpedancjaOm50+/-2PojemnośćpF/m83Współczynnik skrócenia fali%81Współczynnik ekranowaniadB>90Rezystancja rdzeniaOm/km11,2Rezystancja oplotuOm/km12,4Inne parametryMinimalny promień gięciamm30/60masakg/km47temperatura pracyC-40 do +70

Maksymalna moc transmitowana:

• Częstotliwość [MHz]: Moc [kW]
• 30: 1,41
• 50: 1,09
• 150: 0,62
• 220: 0,51
• 450: 0,35
• 900: 0,24
• 1500: 0,19
• 1800: 0,17
• 2000: 0,16
• 2500: 0,14
• 5800: 0,09

Tłumienność kabla w temperaturze 20 stopni C:

• Częstotliwość [MHz]: Tłumienie [dB/100m]
• 30: 4,2
• 50: 5,4
• 150: 9,2
• 220: 11,2
• 450: 16,2
• 900: 23,3
• 1500: 30,7
• 1800: 33,9
• 2000: 35,9
• 2500: 40,6
• 5800: 65,2

Posiada deklarację zgodności z dyrektywą RoHS.

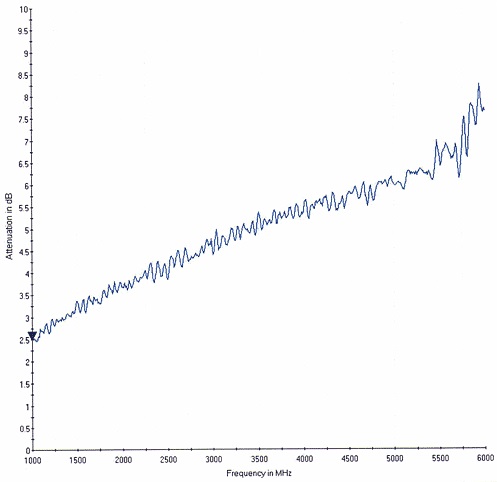

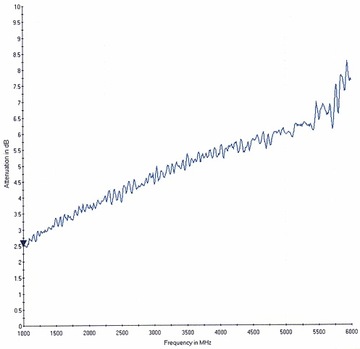

Charakterystyka tłumienia kabla Tri-Lan 240 w funkcji częstotliwości, na 10m. Badanie wykonano w CLBT

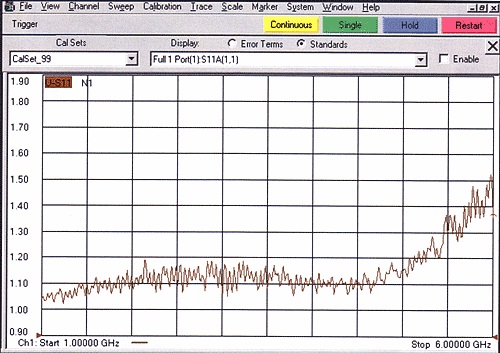

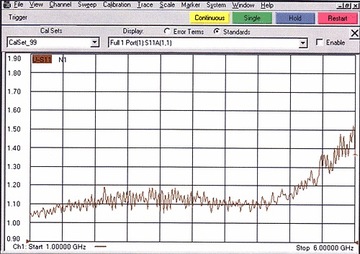

Charakterystyka dopasowania kabla Tri-Lan 240 w funkcji częstotliwości. Badanie wykonano w CLBT

***

Na przewód można zamontować wszystkie złącza pasujace na przewód H-155 (pracujące do 2,4 GHz).

Na pasmo 5GHz polecamy złącza działające do tej częstotliwości: wtyk N
