Антенный кабель Triset-113Pe, свободная гелевая обжимка

KABEL KONCENTRYCZNY TRISET-113 PE ŻELOWANY ZEWNĘTRZNY DO INSTALACJI

SATELITARNYCH, NAZIEMNYCH, RADIOWYCH I KABLOWYCH

1 szt. = 1 mb

W przypadku zakupu  złączy  kompresyjnych na naszych aukcjach do kabli TRISET jest możliwe bezpłatne zaciśniecie zgodnie z życzeniem kupującego.

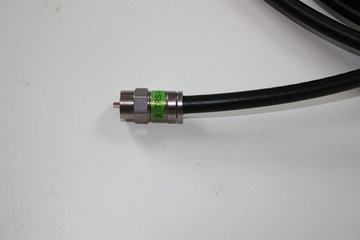

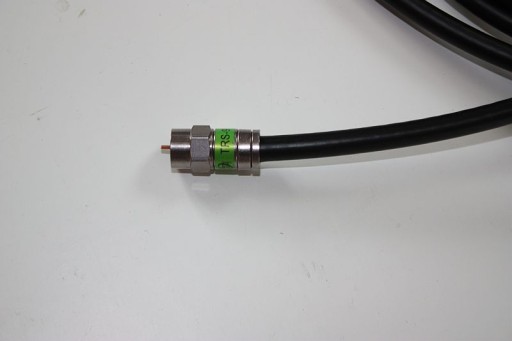

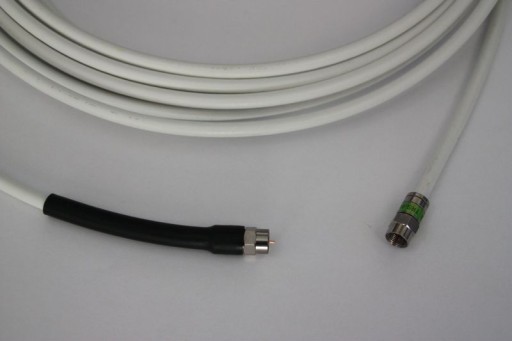

Np. złącza przedstawionego poniżej:

Na innej aukcji sprzedaję również uszczelki gumowe chroniące złącza przed deszczem.

Zabrakło na aukcji ilości kabla zapraszamy na inne aukcje z tym przewodem

Potrzebujesz kable wewnętrzne złącza czy narzędzia znajdziesz je tutaj

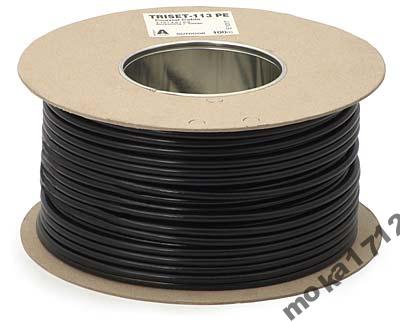

Wysokiej klasy kabel koncentryczny z rodziny TRISET.

Stosowany w instalacjach indywidualnych i zbiorowych.

Kabel wykonany w płaszczu PE (polietylen), jest zatem przeznaczony do zastosowań zewnętrznych - podłączenie anten.

Kabel jest żelowany

Cechy wyrózniające:

niska tłumienność,

znakomite dopasowanie,

wysoka skuteczność ekranowania,

powłoka PE

Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.

Triset 113 PE ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).

Dane Techniczne

Nazwa towaruTRISET-113 PE żelowanyKod towarudokładnośćRdzeń miedzianyŚrednica rdzeniamm1,13+/- 0,03Dielektryk fizycznie spienianyGrubość dielektrykamm1,83+/-0,05Średnica dielektrykamm4,8+/-0,1Owalność (odkształcenie od przekroju kołowego)+/-2%Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9umSzerokośćmm18+/-0,3Zakładkamm>3+/-0,5Grubośćum46+/-3OplotMateriałAluminiumŚrednica drutumm0,12+/-0,01Liczba drutówszt24 x 7Kąt nawinięciastopnie23Płaszcz zewnętrznyMateriałPEGrubośćmm0,8+/-0,1Średnicamm6,8+0,20/-0,05KolorczarnyParametry elektryczneRezystancja kabla w temperaturze 20 stopni COm/km16,85+/-0,5PojemnośćpF/m52+/-1,5Rezystancja izolacjiMOm/km2000+/-3%ImpedancjaOm75+/-3Współczynnik skrócenia fali%84+/-1

Tłumienność kabla

• Częstotliwość [MHz], Tłumienie teoretyczne [dB/100m], Tłumienie zmierzone [dB/100m]
• 47, 4,2, 4,5
• 88, 5,4, 5,8
• 174, 6,8, 8,0
• 230, 8,5, 9,2
• 470, 12,7, 13,2
• 862, 17,3, 18,1
• 950, 18,3, 20,1
• 2150, 28,6, 27,7
• 2400, 30,5, 30,8

Tłumienność odbić

• Częstotliwość, MHz, 5-470, 470-862, 862-2150, 2150-2400
• Teoretyczna, dB, >=26, >=23, >=20, >=18
• Zmierzona, dB, 26,9, 24, 21, 19

Ekranowanie

• Częstotliwość: Współczynnik ekranowania
• MHz: dB
• 30-2400: >=100

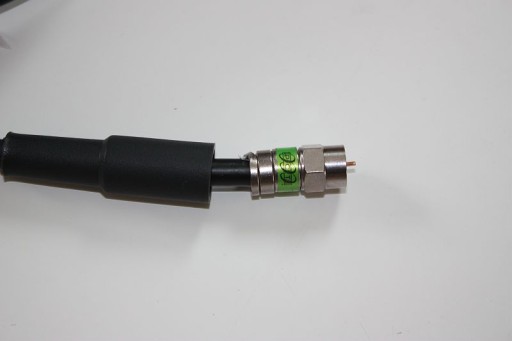

Poniżej zdjęcie przedstawiające zaciśnięte złącze na kablu wraz z uszczelką gumową chroniącą kabel przed złymi warunkami atmosferycznymi

Polecamy również przejścia na inne wtyki nakręcane na złącza F oraz zabezpieczenia przepięciowe
