ПРИВОД RTL ПРЕДЕЛА ТЕМПЕРАТУРЫ ПОЛА

Kasetowy ogranicznik temperatury RTL 3/4" z siłownikiem termicznym, Zawór RTL do ogrzewania podłogowego, NO: RTL4 + DF110E

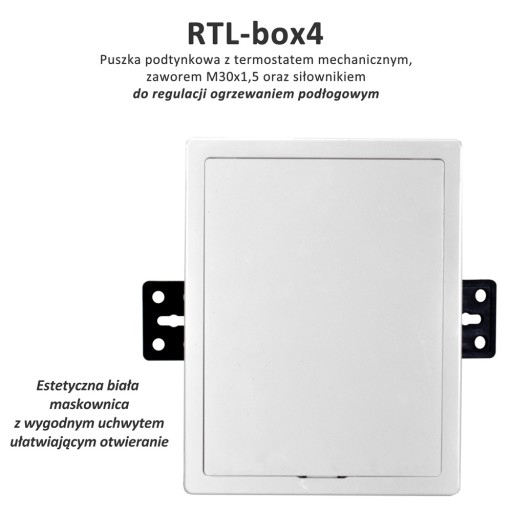

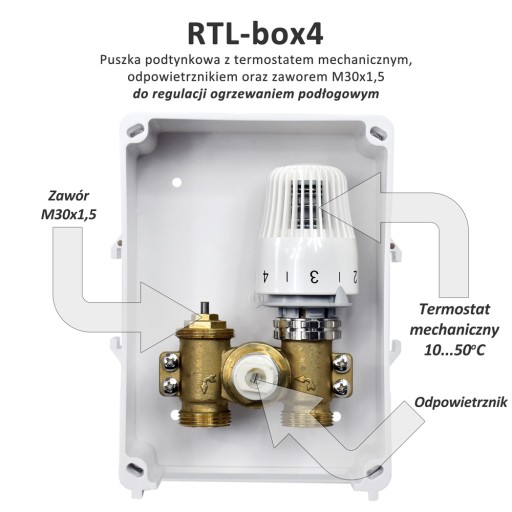

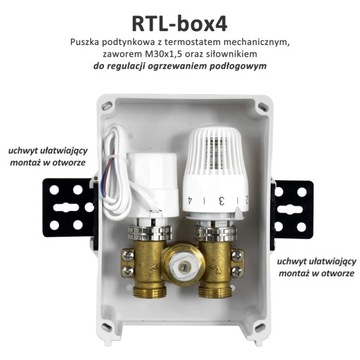

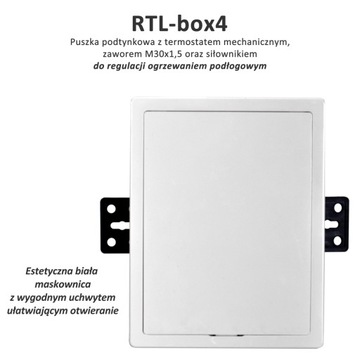

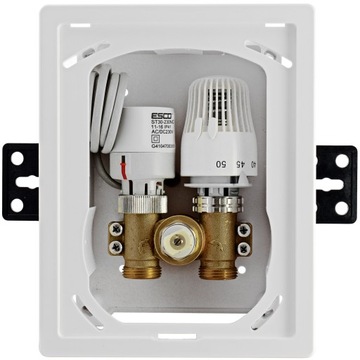

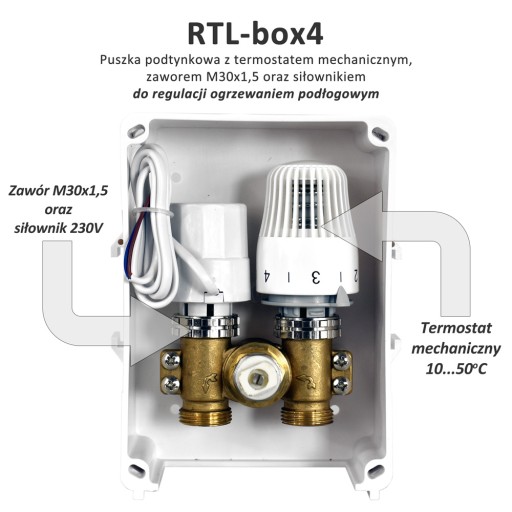

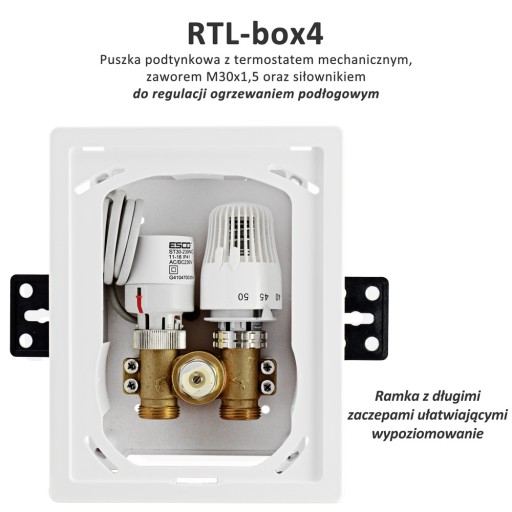

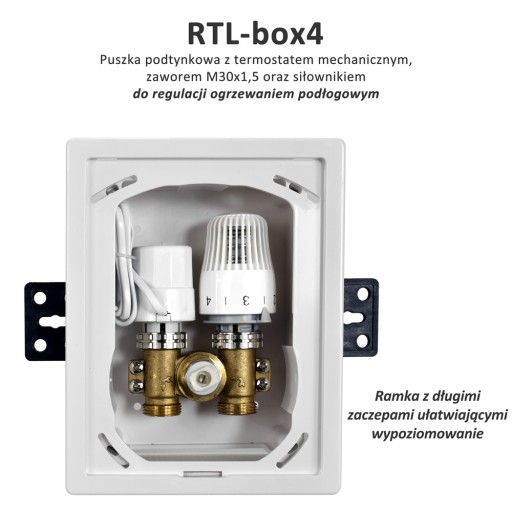

Kasetowy ogranicznik temperatury do ogrzewania podłogowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, zaworu termostatycznego z wkładką UBG o zwiększonym przepływie, odpowietrznika, zaworu M30x1,5 i siłownika termicznego. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę. Siłownik termiczny, podpięty do regulatora pokojowego uruchamia ogrzewanie w określonych temperaturach.

Dane techniczne:

• Przyłącze: 3/4"

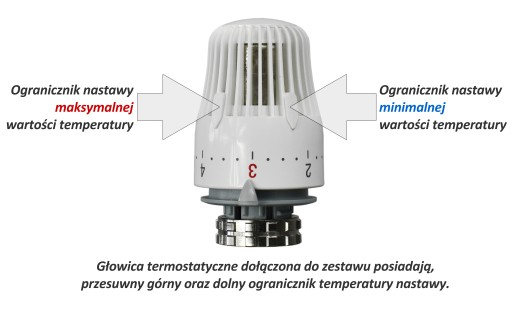

• Zakres nastawy: 20...50°C
• Ciśnienie robocze: 10 bar
• Kolor: biały-kremowy
• Wymiary:
• kaseta: 177x145mm głębokość: 62mm
• drzwiczki: 220x174mm
• Medium: woda
• Siłownik termiczny: M30x1,5 skok 5 mm

Opis działania:

Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik zaworu. Jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka, jeśli temperatura jest wyższa, regulator się otwiera.

W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.

RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.
