Wyświetlacz e-Paper 2.90" 296x128px E-ink

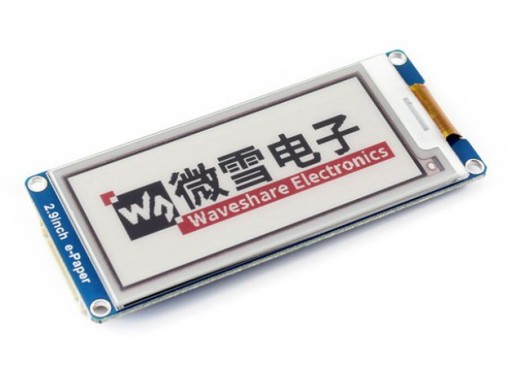

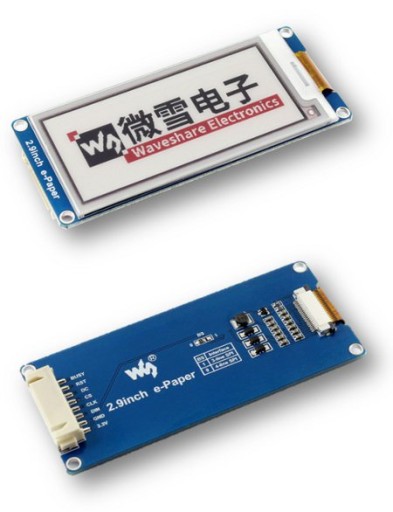

Ekran typu e-paper o przekątnej 2.90" w technologi E-Ink o rozdzielczości 296x128px. w technologi E-Ink. Komunikacja z wyświetlaczem odbywa się poprzez interfejs SPI. Producent udostępnia przykłady oprogramowania dla STM32, ARDUINO jak i Raspberry Pi.

• Napięcie pracy: 3.3V
• Interfejs SPI: 3-przewodowy oraz 4-przewodowy

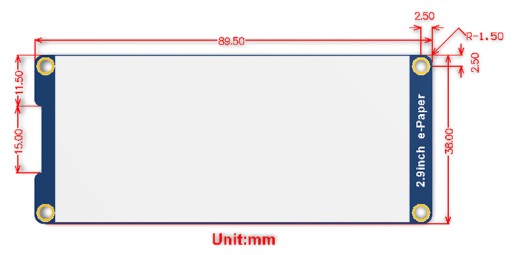

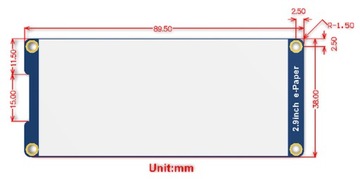

• Wymiary PCB: 89.5mm × 38mm
• Wymiary wyświetlacza: 66.89mm × 29.05mm
• Wielkość pojedyńczego pixela: 0,138 x 0,138
• Rozdzielczość: 296x128
• poziom szarości: 2
• Możliwość wyświetlania 3 kolorów: biały, czarny, czerwony
• Ultra niski pobór prądu:
• podczas odświeżania ekranu: 26.4mW (typ.)
• w trybie czuwania: <0.017mW
• Kąt widzenia:> 170 °

W zestawie:

• Wyświetlacz e-paper 2.90" wersja (B) three-color
• przewody połączeniowe

Wiki: www.waveshare.com/wiki/2.9inch_e-Paper_Module

Największą zaletą tego typu wyświetlaczy, jest możliwość wyświetlania obrazów statycznych bez potrzeby zasilania. Co to oznacza?. Ekran pobiera prąd, musi być zasilany  tylko w momencie zmiany wyświetlanego obrazu, a po odłączeniu zasilania, obraz pozostaje na ekranie bez zmiany jakości, kontrastu czy jasności. Ta właściwość pozwala na tworzenie układów z ekstremalnie małym poborem mocy.

Czytelność e-papieru jest doskonała również w pełnym słońcu, w odróżnieniu od ekranów LCD i LED, które nie oferują takich możliwości i wymagają przesłonienia ekranu od promieni słońca, aby dostrzec wyświetlany obraz lub zastosowania najmocniejszego trybu podświetlenia, który z kolei przekłada się na zdecydowanie większe zużycie energii elektrycznej.

Wysoka rozdzielczość porównywalna z tradycyjnym drukiem wynosi nawet do 300 pikseli na cal. Dla porównania rozdzielczość standardowego monitora LCD to 70 - 100 pikseli na cal. Sprawia to, że ekrany e-ink mogą na mniejszej powierzchni prezentować więcej informacji, które będą doskonale czytelne. Natomiast wysoki kontrast porównywalny do tradycyjnego druku, nie konkuruje ze światłem słonecznym tylko z nim współpracuje, dlatego jest bardzo czytelny nawet w bezpośrednim świetle słonecznym. Dodatkowo szerokie kąty widzenia osiągające 180 stopni zapewniają bardzo dobrą czytelność z każdego położenia.
