КОМНАТНЫЙ ТЕРМОСТАТ ЕЖЕНЕДЕЛЬНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ

TERMOSTAT TYGODNIOWY

.

POKOJOWY REGULATOR  TEMPERATURY

.

BIAŁE PODŚWIETLENIE LCD

.

WYSOKA JAKOSC

Termostat służy to utrzymywania zadanej temperatury, wyposażony jest w podświetlany na biało wyświetlacz LCD. Posiada możliwość podziału doby na 6 okresów czasowych i ustawienie odrębnej temperatury dla każdego okresu. Termostat posiada wbudowany czujnik temperatury ale ma także możliwość podłączenia zewnętrznego czujnika.

.

Termostat posiada program tygodniowy umożliwiający ustawienie temperatur w konfiguracji 5+2 / 6+1 / 7 dni.

.

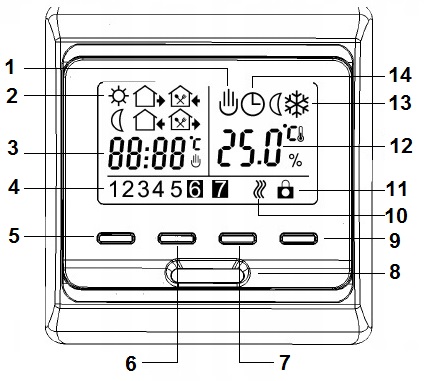

Opis rysunku obok:

1. Tryb ręczny

2. Pora dnia

3. Czas

4. Dzień tygodnia

5. Przycisk MENU

6. Przycisk "w górę"

7. Przycisk "W dół"

8. Czujnik temperatury

9. Włącznik

10. Ikona "grzanie"

11. Ikona "zabezpieczenie"

12. Wskaźnik temperatury

13. Funkcja "antymróz"

14. Tryb automatyczny

Parametry techniczne:

- Zakres wyświetlania temperatur z czujnika wbudowanego 0 do +50°C z rozdzielczością 0,1°C

- Zakres możliwego ustawienia temperatury z czujnika wbudowanego +5 do +95°C z rozdzielczością 0,5°C (możliwość ograniczenia w MENU górnego limitu w zakresie +35 do +95°C)

- Zakres wyświetlania temperatur z czujnika zewnętrznego -9,9 do +99,9°C z rozdzielczością 0,1°C

- Zakres możliwego ustawienia temperatury z czujnika zewnętrznego +5 do +95°C z rozdzielczością 0,5°C

- maksymalne obciążenie wyjścia 16A rezystancyjne lub 6A indukcyjne

Termostat może bezpośrednio sterować odbiornikami o napięciu 230V np. grzałki, pompy, zawory, regulatory termiczne na rozdzielaczu podłogówki czy grzejnikach itd...

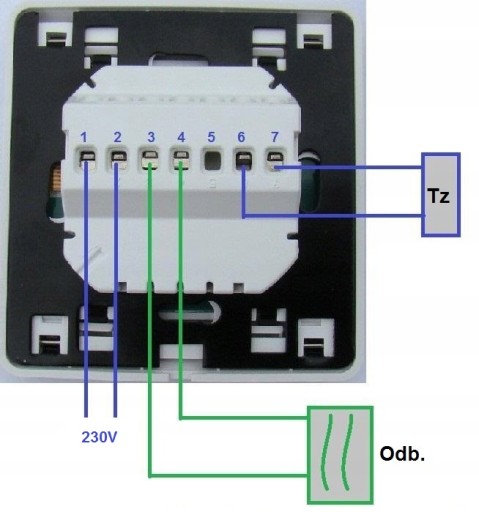

Typowy schemat podłączenia odbiornika na 230V (np. grzałka czy pompa) pokazano obok.

.

Piny 1 i 2 to zasilanie 230V

Piny 3 i 4 to wyjście 230V na odbiornik np grzałkę czy pompę CO.

Piny 6 i 7 to wejście to podłączenia zewnętrznego czujnika 10K.

Po zastosowaniu przekaźnika możemy sterować urządzeniami które wymagają styku bez napięciowego, np kotły CO czy odbiorniki na inne napięcia np 12 czy 24V...

.

Tryb pracy

Termostat może pracować w jednym z 3 trybów:

- IN czyli steruje urządzeniem grzewczym na podstawie wbudowanego czujnika temperatury

- OUT czyli steruje urządzeniem grzewczym na podstawie zewnętrznego czujnika temperatury

- ALL czyli steruje urządzeniem grzewczym na podstawie wbudowanego czujnika temperatury a czujnik zewnętrzny pełni rolę zabezpieczenia np. przed przegrzaniem podłogi.

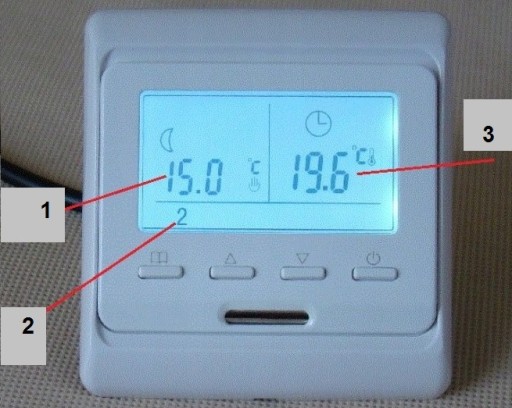

1. Ustawiona temperatura

2. Dzień tygodnia

3. Aktualna temperatura

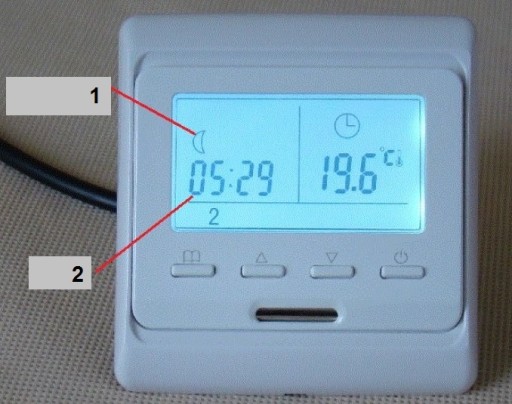

1. Pora doby

2. Czas

W trybie IN oczywiście wyświetlana jest temperatura powietrza (po prawej stronie ekranu LCD) z wbudowanego czujnika, w trybie OUT wyświetlana jest temperatura z zewnętrznego czujnika natomiast w trybie ALL wyświetlana jest temperatura powietrza a sterownik traktuje czujnik zewnętrzny tylko jako zabezpieczenie przed przegrzaniem.

.

Po 20 sekundach nie dotykania żadnego przycisku podświetlenie LCD zgaśnie, by tylko włączyć podświetlenie wystarczy nacisnąć krótko jednocześnie przyciski w górę oraz w dół - podświetlenie załączy się na 20 sekund.

.

Tryb ręczny i automatyczny

Termostat może pracować w trybie ręcznym lub automatycznym. W celu zmiany trybu należy krótko nacisnąć przycisk MENU  .

.

W trybie automatycznym termostat realizuje program tygodniowy (na ekranie wtedy widnieje ikona trybu automatycznego) , natomiast w trybie ręcznym po prostu przyciskami góra/dół ustawiamy zadaną temperaturę i termostat utrzymuje ją bez względu na ustawiony wcześniej program tygodniowy.

.

Podczas pracy w trybie ręcznym po lewej stronie wyświetlacza wyświetlony jest ustawiony ręcznie próg temperatury a po prawej stronie wyświetlacza aktualnie odczytywana temperatura.

.

Podczas pracy w trybie automatycznym po prawej stronie wyświetlacza pokazywana jest aktualnie odczytywana temperatura a w lewej jego części co kilka sekund na zmianę wyświetlany jest czas oraz ustawiony próg temperatury (próg odpowiedni dla aktualnie trwającego okresu czasowego doby). Także na wyświetlaczu pokazywany jest dzień tygodnia (1-7) oraz aktualnie trwający okres doby (1 z sześciu).

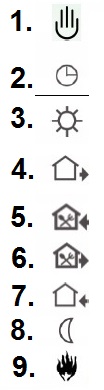

Opis wyświetlanych ikon :

1. Tryb ręczny

2. Tryb automatyczny

3. Pierwszy okres doby

4. Drugi okres doby

5. Trzeci okres doby

6. Czwarty okres doby

7. Piąty okres doby

8. Szósty okres doby

9. Załączenie wyjścia (ogrzewania)

Ustawienie temperatur i przedziałów czasowych.

W ciągu doby możemy ustawić 6 różnych przedziałów czasowych z niezależnymi temperaturami co umożliwia odrębne ustawienie temperatur np. na noc czy w czasie gdy nie ma domowników w ciągu dnia. Termostat umożliwia ustawienie jednej z 3 charakterystyk dni w tygodniu:

- 5+2 czyli takie same ustawienia w dni robocze poniedziałek-piątek oraz odrębnie ustawienia dla soboty (i te same co w sobotę dla niedzieli). Przy tym ustawieniu w dni robocze (1-5) możemy ustawić 6 różnych okresów a w dni wolne (6 i 7) możemy ustawić 2 różne okresy temperatury,

- 6+1 czyli takie same ustawienia w dni robocze poniedziałek-piątek i sobotę oraz odrębnie ustawienia dla niedzieli. Przy tym ustawieniu w dni 1-6 możemy ustawić 6 różnych okresów a w niedzielę (7 dzień) możemy ustawić 2 różne okresy temperatury,

- 7 czyli takie same ustawienia dla każdego dnia tygodnia. Każdy dzień jest podzielony wtedy na 6 okresów temperatury.

,

Wybór charakterystyki odbywa się w menu administratora.

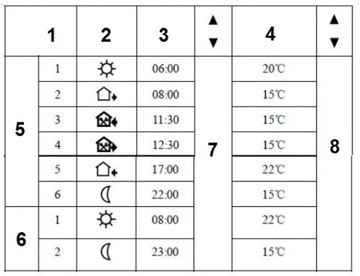

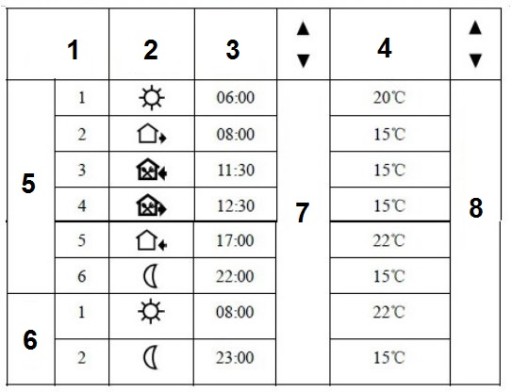

Moga to byc na przykład ustawienia dla charakterystyki 5 + 2 dni jak w tabeli obok.

.

Opis numerów dla tej tabeli:

1. Okres

2. Symbol

3. Czas

4. Wartość domyślna

5. Dni 1-5 (poniedziałek - piątek)

6. Dnia 6-7 (sobota i niedziela)

7. Ustaw start / stop

8. Ustaw temperaturę dla danego okresu

Po ustawieniu parametrów wychodzimy z menu naciskając przycisk ON/OFF. Także jeśli podczas ustawiania w menu przez 30 sekund nie zostanie naciśnięty żaden przycisk sterownik automatycznie wyjdzie z menu zapamiętując wszystkie dotychczas ustawione parametry.

.

Przy takich ustawieniach jak w powyższej tabeli w dni robocze (czyli dni 1-5) od godziny 6 rano do 8 rano będzie utrzymywana temperatura 20°C, następnie od 8 do 17 będzie utrzymywana temperatura 15°C, dalej od 17 do 22 będzie temperatura 22°C i na noc od godziny 22 do godziny 6 następnego dnia będzie utrzymywana temperatura 15°C. W dni wolne czyli sobota i niedziela (dni 6 i 7) od godziny 8:00 do 23:00 będzie utrzymywana temperatura 22°C a w pozostałym czasie utrzymywana temperatura 15°C.

.

Fabrycznie histereza czujnika wbudowanego jest ustawiona na 1°C co można zmienić ale należy pamiętać że im mniejsza histereza tym częściej będzie przełączany styk przekaźnika co odbija się na trwałości termostatu jak i często urządzenia grzejnego. Jeśli mamy histerezę 1°C i np. ustawioną temperaturę 22°C to oznacza że przy spadku temperatury do co najmniej wartości 21°C (czyli 22°C – 1°C histerezy) nastąpi załączenia odbiornika grzewczego i pozostanie on włączony aż do czasu gdy temperatura wzrośnie do co najmniej 23°C (22°C + 1°C histerezy) i w tym momencie nastąpi wyłączenie odbiornika grzewczego. Ponowne jego załączenie nastąpi gdy temperatura znowu spadnie co najmniej do 21°C.

W komplecie jest : termostat z wbudowanym czujnikiem, śruby montażowe, instrukcja angielska , instrukcja polska (PDF).

.

Termostat współpracuje też z czujnikami zewnętrznymi 10K na przewodzie.

Oczywiście korzystając z zewnętrznego czujnika 10K możemy termostat użyć do innych celów jak np. kontrola temperatury wody w bojlerze itp gdzie możemy także ustawić 6 różnych temperatur w ciągu doby.

.

Dane techniczne:

Zasilanie termostatu 230VAC

Maksymalne obciążenie przekaźnika: 16A rezystancyjne lub 6A indukcyjne

Czujnik wbudowany NTC 10Kom

Temperatura pracy sterownika -5C do +50C

Wymiary 86*86mm

Waga sterownika około 0,2kg

.

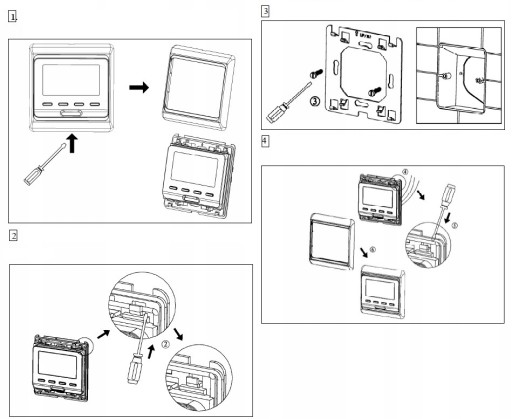

Montaż:

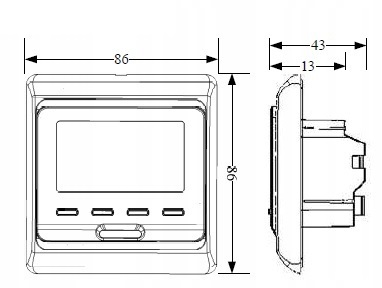

Wymiary w milimetrach.

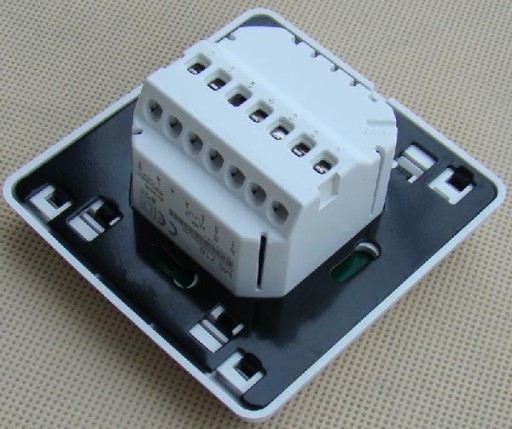

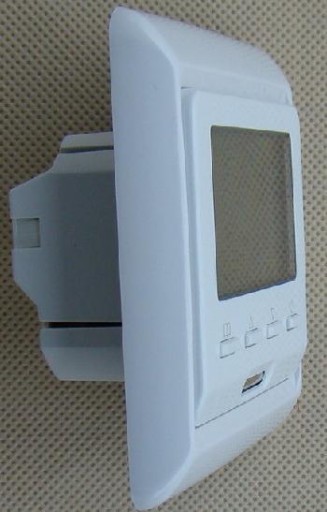

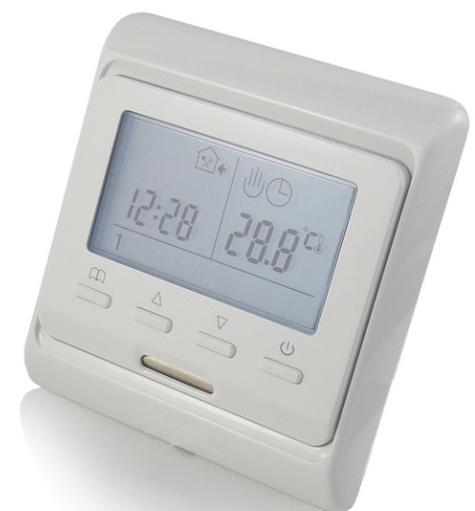

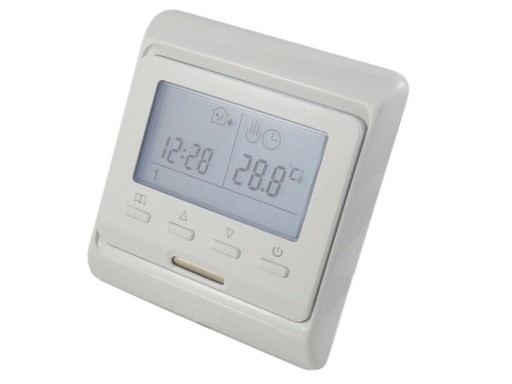

GALERIA PRODUKTU:

Termostat jest fabrycznie nowy.
