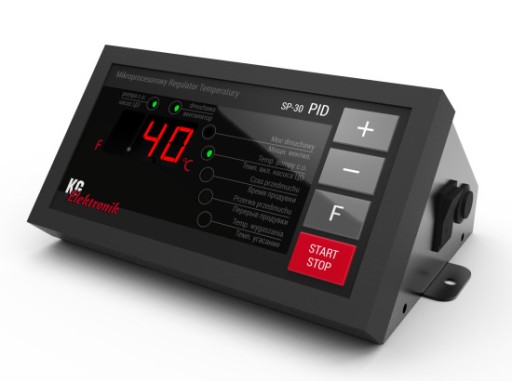

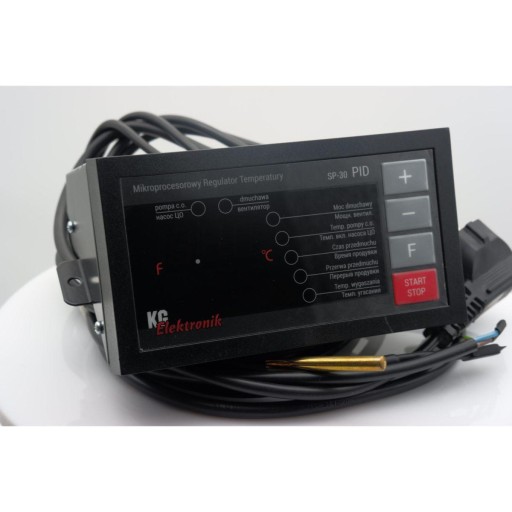

Sterownik typu SP-30 PID

DO POMPY I WENTYLATORA 2 w 1

Sterownik kotła TYP SP-30 - kontroluje pracę wentylatora nadmuchowego oraz pompy C.O. Posiada możliwość podpięcia termostatu pokojowego oraz czujnika spalin PT-1000.

SP-30- to inteligentny sterownik do sterowania procesem spalania drewna, węgla i miału. Zastosowanie nowego algorytmu Control Smart sprawia, iż jest to urządzenie w pełni uniwersalne przystosowane do sterowania wentylatorem i pompą C.O.

Aktywując czujnik spalin PT-1000 w menu SERWIS sterownik będzie kontrolował temperaturę wylotu spalin. Po przekroczeniu temperatury 150°C na czopuchu kotła, moc dmuchawy będzie zmniejszana wraz ze wzrostem temperatury. Zmniejszenie mocy dmuchawy przy wzroście temperatury zapobiega stratom ciepła w kotle oraz powoduje oszczędność opału nawet do 20% podczas rozpalania. Przy aktywowanej funkcji czujnika spalin w menu SERWIS, gdy czujnik jest uszkodzony lub go nie ma- sterownik będzie pracował na minimalnej mocy dmuchawy. Należy wtedy wyłączyć funkcję czujnika w menu SERWIS, lub wymienić czujnik na nowy.

DANE TECHNICZNE

• Zakres regulacji temperatury: od 25°C do 90°C
• Temperatura załączenia pompy CO: od 20°C do 80°C
• Czas przedmuchu: od 0 do 90 sek.
• Przerwy w przedmuchu: od 1 do 15 min.
• Temperatura wygasania: od 20°C do 75°C
• Czas rozpalania: od 15 do 90 min.
• Zakres mierzonych temperatur: od 0°C do 99°C
• Znamionowe napięcie zasilania: ~230V / 50Hz +/- 10%
• Wytrzymałość temperaturowa czujnika: od-10°C do +120°C
• Dopuszczalne obciążenie wyjścia pompy obiegowej: 400 W
• Dopuszczalne obciążenie wyjścia wentylatora: 400 W
• Pobór mocy: 2W
• Temperatura otoczenia: od – 10°C do 50°C
• Stopień ochrony obudowy: IP 20
• Wilgotność względna powietrza: <95°C
• Długość przewodu czujnika: CO - 1,2m
• Długość przewodu wentylatora: 1,8m
• Czujnik temperatury spalin: PT-1000
• Alarm dźwiękowy: tak
• Anty-stop: tak
• Anty-zamarzanie: tak
