Контроллер MAX7219: 64xLED, матрица 8x8, DIP-24

Zestaw fabrycznie nowy (24 miesiące gwarancji):

Sterownik MAX7219 (MAX7219CNG):

64xLED, matryca 8x8 lub 8 cyfr.

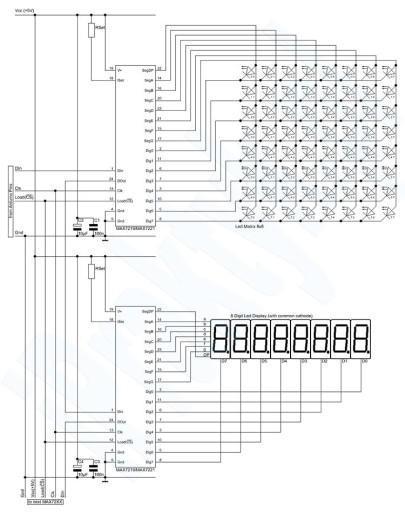

Przedmiotem aukcji sterownik umożliwiający kontrolę 64 indywidualnych diód LED, jednej matrycy LED 8x8 lub 8 cyfr (lub innych znaków) 7-segmentowego wyświetlacza.

Na innej naszej aukcji (tutaj) dostępny jest ten sam kontroler od razu z matrycą LED 8x8!

Układ ten posiada własną niewielką pamięć, dzięki czemu wogóle nie obciąża, a wręcz nie używa mikrokontrolera przy podtrzymaniu wyświetlania tego samego obrazka (każdy układ pamięta stan swoich 64 diód).

Układy te można łączyć szeregowo niemal w nieskończoność, dzięki czemu przy pomocy 3 pinów można kontrolować praktycznie dowolną ilość diód.

Interfejs wejściowy tego sterownika to w zasadzie 16-bitowy rejestr przesuwny, przy czym pierwsze 8 bitów wzkazuje komendę, a drugie 8 bitów podaje dane do tej komendy.

Układ ten umożliwia kontrolowanie jasności diód na dwa sposoby:

1.) przez rezystor między pinem 18 a 19. Minimalna wartość tego rezystora to 9,53kΩ (co daje 40mA), co daje maksymalną jasność. Poniższa tabela (z lewej) zawiera wartości tego rezystora (w kΩ), dla poszczególnych prądów i napięć (napięcie zależy od koloru diody, co pokazuje tabela na prawo na przy założeniu prądu 15mA).

2.) przez rejestr (z poziomu programu): rejestr 0xXA ustala poziom jasności, używając 4 dolnych bitów danych, co daje 16 stopni jasności, od 0 do 15, gdzie 15 to maksymalna jasność.

Specyfikacja techniczna:

• Sterownik: MAX7219 (MAX7219CNG);
• Częstotliwość odświeżania LED: 500 - 1300Hz;
• Napięcie znamionowe: 4,0-5,5V;
• Pobór prądu (bez LED): 330mA;
• Limit prądu LED: 500mA dla pinów lewych (do pin #12) i 100mA dla pinów prawych (od pin #14);
• Obsługiwana maksymalna częstotliwość transmisji danych: 100 MHz;
• Ilość pinów: 24;
• Zakres temperatur pracy: od 0℃ do +70℃.
