РОЛИКЫ ДЛЯ ТРУБОГИБОЧНОГО СТАНКА RBM 50 КОМПЛЕКТ. диаметр 42,4 мм

Do każdej rury stosowany jest inny komplet walców kształtowych odpowiadających danej średnicy, w przeciwnym razie rura w miejscy gięcia zmieni swój cylindryczny kształt.

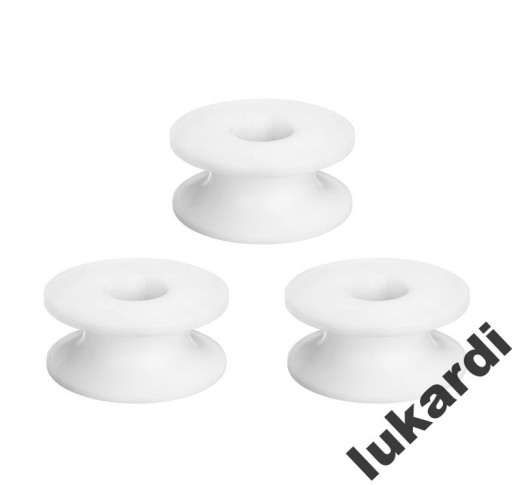

AUKCJA DOTYCZY TRZECH ROLEK

do stali kwasowej , nierdzewnej, aluminium materiał TEFLON (tworzywo sztuczne)

PARAMETRY:

Średnica zewnętrzna rolki : Ø 180 mm

Średnica wewnętrzna rolki :Ø 50 mm

Klin (wpust) : 14 mm szerokości

Do gięcia rury: Ø 42,4 mm

Materiał : Tworzywo sztuczne TEFLON (nie rysuje , nie brudzi materiału giętego

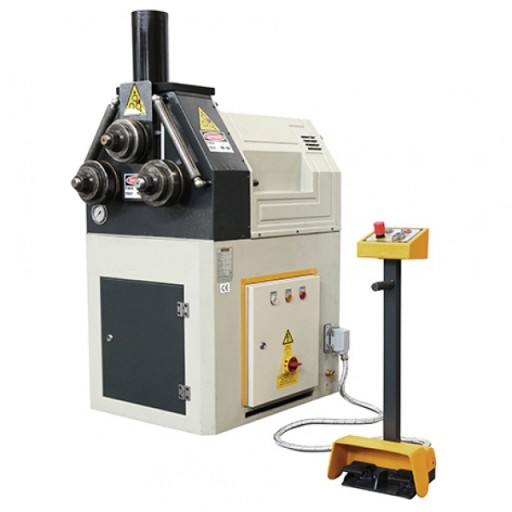

GIĘTARKI TRÓJROLKOWEJ serii RBM 50

Produkujemy kamienie do giętarek trójrolkowych, z dociskiem ręcznym i hydraulicznym.

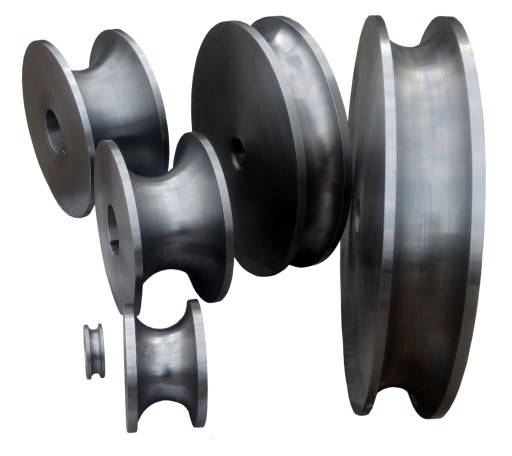

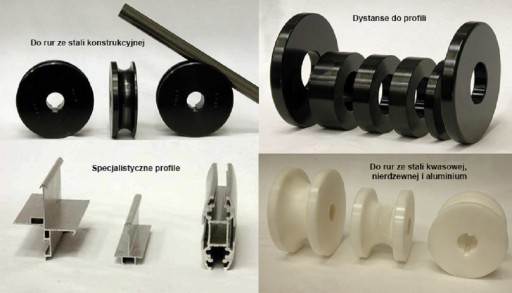

Do gięcia rur ze stali konstrukcyjnej wykonujemy rolki w trzech rodzajach:

·         STANDARD – ze stali do ulepszania cieplnego  dla krótkich serii i małej ilości gięć, dedykowane dla giętarek z ręcznym dociskiem.

·         HARD – z materiału 40HM-T 42CrMoS4-T z obróbką cieplną do twardości 40 HRC, dedykowane dla giętarek z ręcznym i hydraulicznym dociskiem.

·         PREMIUM – z materiału NC6 - 1.2063, 145Cr6  z obróbką cieplną do twardości 60 HRC, oraz powierzchnią szlifowaną i polerowaną, dedykowane dla giętarek z hydraulicznym dociskiem oraz wieloseryjnym procesem gięcia rur, z zachowaniem precyzyjnej cylindryczności rury bez zarysowań i zabrudzeń

Do gięcia rur ze stali kwasowej, nierdzewnej i aluminium

Wykonujemy z tworzywa sztucznego, który zapobiega w procesie gięcia rysowaniu i brudzeniu rur.

Do gięcia profili ze stali konstrukcyjnej:

Wykonujemy 6 szt oklasków z materiału 40H z obróbką cieplną do twardości 40 HRC oraz jedna powierzchnią szlifowaną gwarantującą niezacieranie się powierzchni przy gięciu profila. W skład zestawów wchodzą również 15 szt dystansów modułowych o szerokościach standardowych 5mm, 6mm,10mm, 20mm, 30mm, które są wykonane z materiału 40H z obróbką cieplną oraz 2 zestawy dystansów dolnych są redełkowane (meletka 1,6mm).

Do gięcia ze stali kwasowej, nierdzewnej i aluminium wykonujemy z tworzywa sztucznego, który zapobiega w procesie gięcia rysowania i brudzenia profili.

Do gięcia profili specjalistycznych:

Wykonujemy rolki pełne do gięcia specjalistycznych profili w przemyśle reklamy, okien i samochodowym.

W chwili obecnej dostępne są (NA MAGAZYNIE) walce o średnicy rury do gięcia :

21,3 (1/2")

26,9 (3/4")

33,7 (1")

42,4(1 1/4")

48,3(1 1/2")

50,8

60,3 (2")

(na zamówienie wykonamy każdy profil rury)

20

25

30

35

38

40

45

50

76,1

88,9

100

WYKONUJEMY również do innych modeli (cena uzależniona od modelu giętarki)

CORMAK

TR 50, ETR 50, RBM10, RBM30, RBM30HV, RBM40,RBM40HV, RBM50, RBM50HV, HRBM50, RBM65, HRBM65

BENDMARK

PRO 30, PRO 40, PRO 42, PRO 50, PRO 55, PRO 60 PRO 80, PRO 100,

SAHINLER

PK 30. F PK 35F. PK 40. HPK 50. HPK 50NC. HPK 60. HPK 60NC. HPK 65. HPK 80. HPK 100, HPK 120

EROLINA

ECO 40, EC 40, ECO 50, CE 50 ,CE 70,CE 100

AMOB

MAM 45/2, MAM 50/2, MAM 40/3, MAM 60/3, MAH 50/2, MAH 40/3 MAH 60/3, MAH 80/3, MAH 60/3 ,AC MAH, 80/3AC, MAH 120/3, AC MAH 150/3 AC

METALLKRAFT

PRM 10 M, PRM 10 E, PRM 31 F ,PRM 35 F, PRM 40 FH, PRM 50 FH PRM 60 FH ,PRM 80 FH, PRM 100FH

ZOPF

ZB 30/3 M ZB 30/3 H ,ZB 60/2 M ZB 60/3 MD, ZB 70/2 M ZB70/3 M ECO ,ZB 80/2 M ZB 80/2 H ,ZB 100/2 H ZB 100/3 H ,ZB 110/3 H ZB 110/3 H NC ,ZOPF seria R1 R2

AKOMAC

APB 30, APB 40, APB 60, APB 80, APB 100, APB 120

HOLZMANN seria maszyn RBM

STILER seria maszyn RBM

BERNARDO seria maszyn RBM

wykonujemy również pod zamówienie dla maszyn "samoróbek"

W swojej ofercie posiadamy również

Walce modułowe

Gięcie profili prostokątnych na ogół jest szybkim procesem. Działając rolką dociskową na materiał gnący ścianka górna ulega ściśnięciu a dolna rozciągnięciu. Proces ten sprawia iż przekrój poprzeczny ulega zmianie. Często zniekształcenie profilu jest na tyle duże iż powstające siły tarcia mogą unieruchomić maszynę lub mocne pokaleczenie materiału walcowanego. Najczęstszą przyczyna powstawania zadrapań jest stosowanie walców z nie zaokrąglonymi krawędziami lub o niskiej twardości. Walce modułowe składają się z dwóch krążków bocznych oraz z kilku krążków dystansowych. Dystanse są zmieniane w zależności od wymiarów profilu gnącego. Stosując dystanse o grubościach 5 mm, 6 mm, 10 mm, 20mm, 30mm jesteśmy w stanie złożyć rolkę do standardowych kształtowników.

Walce jednoczęściowe pełne

Walce jednoczęściowe stosowane są w przypadku masowego gięcia jednego rodzaju profilu oraz gdy muszą zostać zachowane ściśle wymagane parametry elementu gnącego. Przykładem jest gięcie łuków, które mają trafić do kolejnej obróbki np. (wybijanie otworów na prasie gdzie wymagany jest ścisły wymiar poprzeczny giętego elementu).
