Акустический воздухоотводчик VENTEC VT 701 АНТРАЦИТ/БЕЛЫЙ

Przedmiotem aukcji jest:

Nawiewnik okienny VENTEC VT 701

KOLOR: ANTRACYT/ BIAŁY

TYP NAWIEWNIKA: CIŚNIENIOWY AUTOMATYCZNY AKUSTYCZNY

Z RĘCZNĄ MOŻLIWOŚCIĄ OTWARCIA I ZAMKNIĘCIA TRZECH NIEZALEŻNYCH PRZYSŁON

.

Cena  68,99 zł brutto 1 szt. (komplet)

Dostarczany nawiewnik jest kompletny i gotowy do montażu.

.

+ 1 GRATIS przy każdym zakupie nawiewnika

+ 2 GRATIS przy zakupie min. 4 szt. nawiewnika

PIERWSZY GRATIS !!! To film "Montaż nawiewnika w oknie PCV" w formie elektronicznej.

Film otrzymają Państwo zaraz po zakupie nawiewnika.

Film w formie elektronicznej pozwoli zapoznać się z prawidłowym montażem nawiewników przed ich dostawą, co pozwoli spokojnie zaplanować ich wymianę, bez żadnych niespodzianek.

.

DRUGI GRATIS !!! To ten sam film "Montaż nawiewnika w oknie PCV" na płycie CD, którą dołączymy do zakupionych nawiewników.

Film na CD zawiera ten sam film instruktażowy, ale w trwalszej formie, która może być przekazywana innym, którzy również przymierzają się do montażu nawiewników w swoich oknach.

Płyta CD

Zawiera film pokazowy o tym jak zamontować nawiewnik w oknach PCV. Film jest instruktażem, który krok po kroku pokazuje każdy etap montażu nawiewnika. W filmie pokazano dokładnie jakie należy wykonać po kolei czynności, aby nawiewnik i czerpnię zamontować poprawnie i nie uszkodzić okna. Materiał można podzielić na dwie części. W każdej z dwóch części filmu pokazane jest jak w prosty sposób wyznaczyć miejsce montażu nawiewnika i czerpni zewnętrznej, jak wywiercić otwory przelotowe i je wyfrezować oraz jak zamontować nawiewnik na zatrzaski lub wkręty montażowe. W części pierwszej pokazany jest sposób montażu nawiewnika w skrzydle okiennym, natomiast w drugiej pokazany jest montaż czerpni zewnętrznej na ramie okiennej. Film w całości trwa około 13 minut.

Film do obejrzenia na każdym komputerze. Płyta w formacie CD-ROM

Numer ISBN 978-83-954947-2-7

Nawiewniki ciśnieniowe automatyczne  akustyczne - samoregulujące Ventec VT 701. Ilość dostarczanego powietrza zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Dzieje się tak do poziomu różnicy ciśnień, przy którym wydajność nawiewnika osiąga wartość maksymalną. Przy dalszym wzroście skrzydełka odchylają się ograniczając ilość doprowadzanego powietrza. Taka sytuacja może być spowodowana, np. podmuchem wiatru. Użytkownik ma możliwość zamknięcia 3 przysłony ograniczając przepływ powietrza do minimum. Nawiewnik posiada 3 niezależne przysłony. Regulacja każdej przysłony jest skokowa (6 skoków). Dodatkowo nawiewniki ciśnieniowe automatyczne akustyczne posiadają podwyższony parametr tłumienia akustycznego, dzięki specjalnemu wygłuszeniu w regulatorze nawiewnika.

.

Przeznaczony do okien: PCV, DREWNIANYCH, ALUMINIOWYCH

Materiał nawiewnika: Tworzywo ABS

.

W skład Ventec VT 701 wchodzi:

• nawiewnik z regulatorem przepływu (część wewnętrzna)
• czerpnia powietrza (część zewnętrzna)
• 4 śruby montażowe i 4 zaślepki

.

Zalety nawiewnika Ventec VT 701:

• Nawiewnik z regulatorem przepływu powietrza (część wewnętrzna), wyposażony jest w specjalne wypełnienie tłumiące hałas
• Samoczynna wymiana powietrza uzależniona od różnicy ciśnień
• 3 automaty ciśnieniowe
• Płynna regulacja otwarcia i zamknięcia nawiewnika
• Możliwość ustawienia przysłon w 18 różnych pozycjach
• Możliwość całkowitego zamknięcia i otwarcia nawiewnika
• Eliminuje wilgoć z pomieszczeń
• Czyste i świeże powietrze w pomieszczeniach
• Nowoczesny i elegancki wygląd

.

Wymiary:

• 399x45x45 mm ( długość x wysokość x szerokość ) nawiewnik
• 399x20x26 mm ( długość x wysokość x szerokość) czerpnia

Przepływ powietrza:

• 24 m3/h przy 10 Pa
• 33 m3/h przy 20 Pa

Izolacja akustyczna:

• 36 db nawiewnik otwarty
• 40 db nawiewnik zamknięty

.

Nawiewnik posiada dokumenty:

• ITB - KOT Krajowa ocena techniczna
• KDWU - Krajową deklarację właściwości użytkowych
• Atest higieniczny

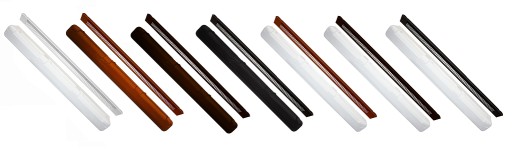

Dostępne kolory standardowe:

• Biały
• Jasny brąz
• Ciemny brąz
• Antracyt
• Jasny brąz/Biały
• Ciemny brąz/Biały
• Antracyt/Biały

Wszystkie nawiewniki oferowane są na Naszych aukcjach allegro.

.

Ventec VT 701 Zastosowanie

Automatyczny akustyczny nawiewnik ciśnieniowy VT 701, jest urządzeniem, które w sposób kontrolowany zapewnia prawidłowy dopływ powietrza do pomieszczeń. Nawiewnik VT 701 ma zastosowanie w wentylacji mechanicznej , grawitacyjnej i hybrydowej, jako element systemu wentylacji okiennej. Nawiewnik działa samoczynnie i nie wymaga jakiegokolwiek zasilania.

.

Poniższe zdjęcie przedstawia nawiewnik VT 701 od strony wewnętrznej (od tyłu). Strzałkami pokazane są 3 niezależne automaty ciśnieniowe.

Zasada działania działania nawiewnika VT 701

Regulator nawiewnika VT 701 wyposażony jest w 3 niezależne automaty ciśnieniowe, które to w zależności od różnicy ciśnień pomiędzy pomieszczeniem, a jego otoczeniem samoczynnie stabilizują ilość doprowadzonego powietrza , zapobiegając w ten sposób nadmiernej jego wymianie. Ponadto regulator posiada trzy niezależne przepustnice manualne umożliwiające dodatkową ręczną regulację przepływu powietrza. Dodatkowym elementem nawiewnika VT 701 jest czerpnia, której zadaniem jest ochrona przed wodą opadową i owadami.

.

Zdjęcie poniżej przedstawia czerpnie zewnętrzną nawiewnika VT 701.

Zdjęcie 1 - czerpnia widziana od dołu

Zdjęcia poniżej przedstawiają regulator wewnętrzny nawiewnika VT 701.

Zdjęcie 1 - regulator widziany od przodu

Zdjęcie 2 - regulator widziany od tyłu (na zdjęciu widać elementy wygłuszające)

Montaż nawiewnika VT 701.

.

Na rysunku pierwszym pokazany jest montaż nawiewnika w oknie drewnianym. Pokazany jest również przekrój otworów przelotowych, wraz z ich średnicą, długością oraz odstępem między otworami.

Na rysunku drugim pokazany jest montaż nawiewnika w oknie PCV. Pokazany jest również przekrój otworów przelotowych, wraz z ich średnicą, długością oraz odstępem między otworami.

.

Do każdego zamówienia nawiewników dodajemy pełną papierową instrukcję montażu.
