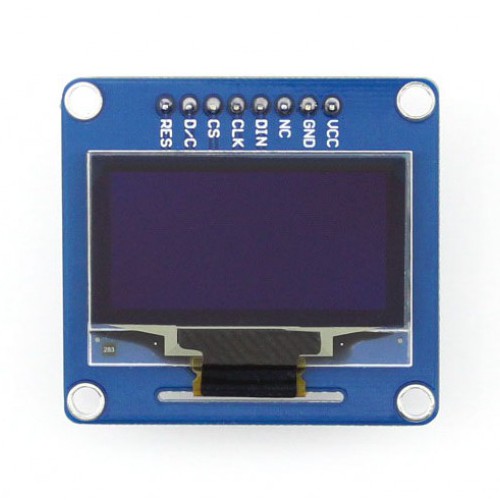

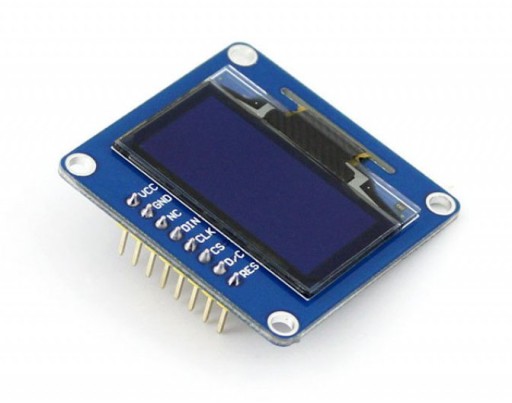

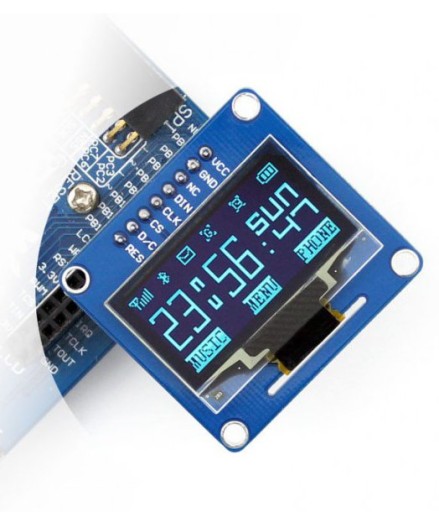

ЖК-дисплей OLED 1,3 дюйма, синий SPI I2C SH1106 ARDUINO RPi

OLED 1.3" Blue SPI I2C

Wyświetlacz OLED o przekątnej 1,3" i rozdzielczości 128 x 64 px. kolor wyświetlanych znaków - niebieski. Ekran oparty na sterowniku SH1106 pracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez SPI lub I2C. Posiada wlutowane proste złącza goldpin. Wyświetlacz kompatybilny z ARDUINO, obsługiwany przez wiele bibliotek, między innymi u8glib

• Napięcie pracy: od 3,3 V do 5,0 V
• Sterownik: SH1106
• Komunikacja: 3-wire SPI, 4-wire SPI, I2C
• Typ wyświetlacza: OLED
• Przekątna: 1,3"
• Rozdzielczość: 128 x 64 px
• Kolory: niebieski
• Kąt widzenia: powyżej 160 °
• Temperatura pracy: od -20 °C do 70 °C
• Wlutowane złącza goldpin - raster 2,54 mm
• Wymiary: 40,5 x 37,5 mm

W zestawie

• LCD OLED 1.3" Blue

Wiki: www.waveshare.com/wiki/1.3inch_OLED_(B)

Interface

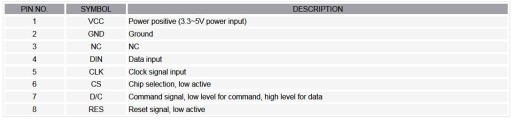

Komunikacja z wyświetlaczem odbywa się poprzez interfejs SPI lub I2C. Opis poszczególnych wyprowadzeń znajduje się w poniższej tabeli.

Konfiguracja interfejsu

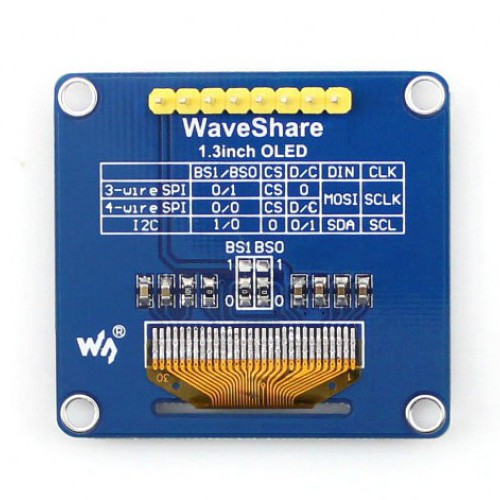

Wybór magistrali komunikacyjnej SPI, a I2C odbywa się przy pomocy zworki BS0 i BS1, które znajdują się na odwrocie płytki. Domyślnie wyświetlacz pracuje w trybie 4-przewodowe SPI. Szczegółowe informacje są zamieszczone w tabeli poniżej.

Development resources: demo codes, schematic, datasheets, etc.

Wiki: www.waveshare.com/wiki/1.3inch_OLED_(B)
