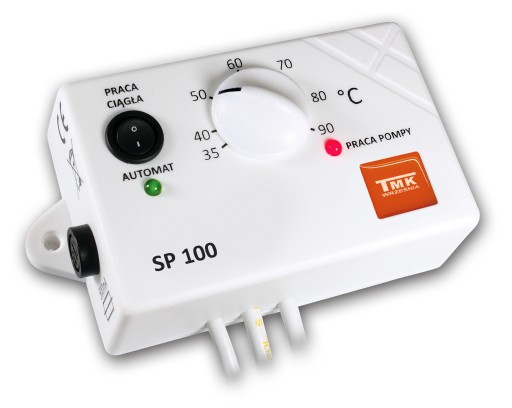

РЕГУЛЯТОР-КОНТРОЛЛЕР (TMK) - SP100 - ДЛЯ НАСОСА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

STEROWNIK POMPY CENTRALNEGO OGRZEWANIA - MODEL SP 100

PROSTO OD PRODUCENTA!

Cechy:

• estetyczny wygląd,
• bezawaryjny,
• prosto i intuicyjna obsługa,
• znak CE,
• deklaracja zgodności,
• zabezpieczenie bezpiecznikiem 500mA.

_______________________________

Opis przedmiotu:

Elektroniczny sterownik SP 100 jest urządzeniem przeznaczonym do automatycznego załączania i wyłączania pompy obiegowej c.o. Sterownik może być stosowany do pomp w instalacjach c.o. z kotłem opalanym paliwami stałymi lub gazem. Sterownik załącza pompę, gdy temperatura osiągnie nastawioną na skali wartość. Po wygaśnięciu kotła pompa obiegowa wyłącza się i dzięki temu grzejniki pozostają dłużej ciepłe, a zużycie energii jest mniejsze.

Pompa i sterownik zabezpieczone są bezpiecznikiem 500mA, który przepala się w sytuacjach awaryjnych (np. zwarcie w pompie lub sterowniku).

Zastosowanie nietypowe:

Sterownik SP 100 może być również zastosowany do sterowania pompą obiegową w instalacji c.o. z kotłem gazowym. W przypadku takiego zastosowania należy mierzyć temperaturę spalin uchodzących do komina. Szczegółowej instrukcji takiego instalowania sterownika udziela producent bezpłatnie zainteresowanym klientom.

Praca sterownika:

1.Przełącznik oznaczony napisem „PRACA CIĄGŁA - AUTOMAT” umożliwia ustawienie dwóch stanów pracy pompy obiegowej:

1) praca automatyczna:

- świeci zielona kontrolka oznaczona napisem „AUTOMAT”,

- sterownik załącza i wyłącza pompę w zależności od temperatury czujnika,

- pokrętłem nastawia się temperaturę, przy której pompa zostaje załączona,

- pompa obiegowa pracuje przy temperaturach wyższych od nastawionej na skali. Po wygaśnięciu kotła i obniżeniu się temperatury czujnika, pompa wyłącza się.

2) praca ciągła:

- zielona kontrolka gaśnie a zapala się kontrolka czerwona,

- pompa pracuje w sposób ciągły (np. w celu sprawdzenia pracy pompy przy zimnym kotle).

2. Świecąca czerwona kontrolka oznacza pracę pompy.

Specyfikacja techniczna:

• Napięcie zasilania: 230V/50Hz
• Maksymalna moc obciążenia: 100VA
• Temperatura załączania pompy c.o.: 35 - 90 °C
• Histereza pompy: 8 °C
• Możliwość wymuszenia załączenia pompy

Podłączone przewody:

• Zasilanie 230 V
• Pompa (kabel 3 żyłowy)
• Czujnik
