ПРИВОД КЛАПАНА AFRISO ARM 343 TECH I-1 КОНТРОЛЛЕР

Przedmiotem aukcji jest:

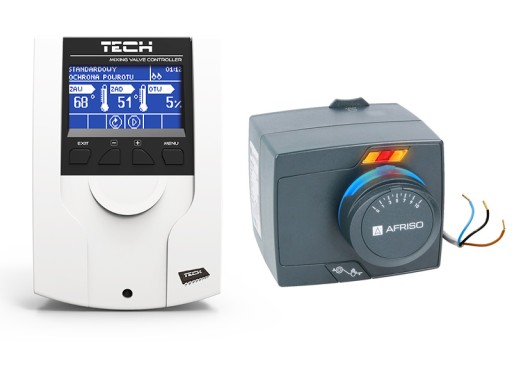

Zestaw regulacyjny - siłownik ARM z regulatorem ( 1434310/TECHI1 ST1WH )

Sterownik zaworu mieszającego TECH model I-1

Siłownik elektryczny ARM 343 ProClick, 3-punktowy, 230 V AC, 120 s, 6 Nm

OPIS

Zestaw regulacyjny składa się z siłownika do obrotowych zaworów mieszających ARM 343 AFRISO oraz z regulatora pogodowego TECH I-1. Sterownik wyposażony jest w funkcję sterowania pogodowego, program tygodniowy. Może współpracować z regulatorem pokojowym. Ważną funkcją regulatora jest zabezpieczenie kotła przed zbyt niską temperaturą wody wracającej z instalacji. Zabezpiecza to kocioł przed korozją, zwiększa jego sprawność i wydłuża żywotność. Regulator reaguje także na przekroczenie maksymalnej, ustawianej temperatury źródła ciepła zrzucając awaryjnie jego nadmiar na instalację. Zestaw wyposażony jest dodatkowo we wszystkie niezbędne czujniki temperatur oraz zasilające przewody elektryczne.

ZASTOSOWANIE

Zestaw przeznaczony jest do regulacji temperatury zasilania standardowych instalacji grzewczych oraz instalacji ogrzewania podłogowego. Może pracować jako regulator stałotemperaturowy. Zestaw może sterować 3 oraz 4 drogowymi zaworami mieszającymi oraz pompą obiegową zaworu.

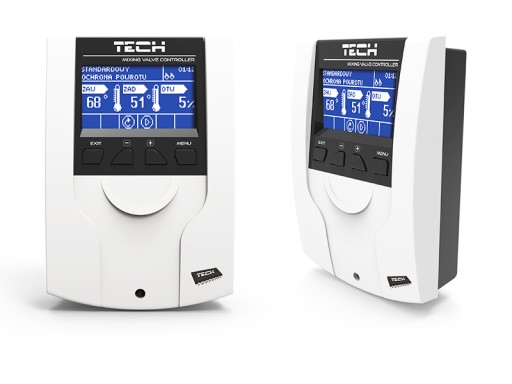

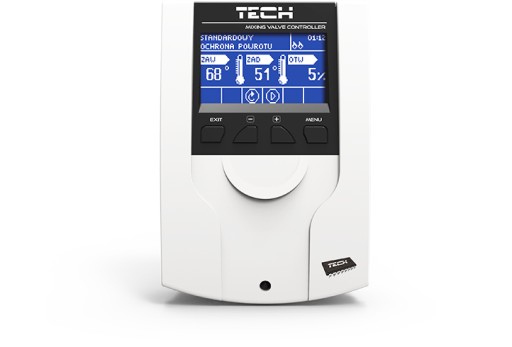

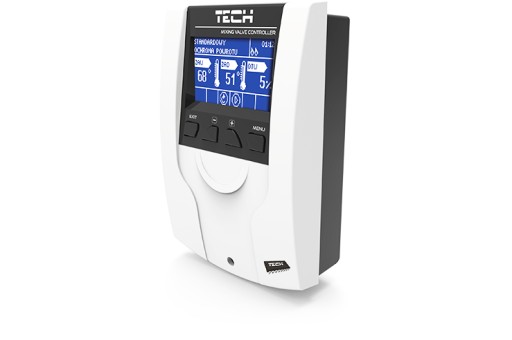

I. Sterownik zaworu mieszającego TECH model I-1 (TECHI1 ST1WH) ( NOWY MODEL, NASTĘPCA ST-431N)

Funkcje realizowane przez sterownik:

• płynne sterowanie zaworem trój lub czterodrogowym

• sterowanie pracą pompy

• możliwość sterowania dwoma innymi zaworami za pomocą dodatkowych modułów i-1m, i-1 lub ST-61v4

• możliwość podłączenia modułu internetowego ST-505 lub WIFI RS - zarządzania poprzez eModul

• zabezpieczenie temperatury powrotu

• sterowanie pogodowe i tygodniowe

• współpraca z regulatorem pokojowym z komunikacją RS lub dwustanową

Sterownik zaworu mieszającego I-1 firmy Tech to nowość w ofercie naszego sklepu. Urządzenie należy do grupy sterowników z serii "I" które powoli stają się niezastąpione w nowoczesnych instalacjach bądź kotłowniach.

Termoregulator typu I-1 przeznaczony jest do obsługi zaworu mieszającego trój lub czterodrożnego z możliwością podłączenia dodatkowej pompy zaworu. Dodatkowo sterownik może kontrolować prace dwóch innych zaworów po podłączeniu ich poprzez moduł St-61v4. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym.

Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.

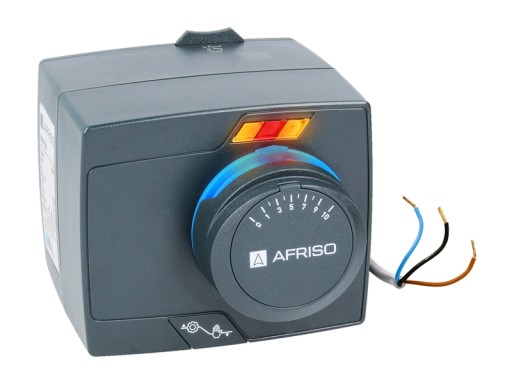

II. Siłownik elektryczny ARM 343 ProClick, 3-punktowy, 230 V AC, 120 s, 6 Nm (1434310)

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• długość: 126
• rodzaj sterowania: 3-punktowe

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.

Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.

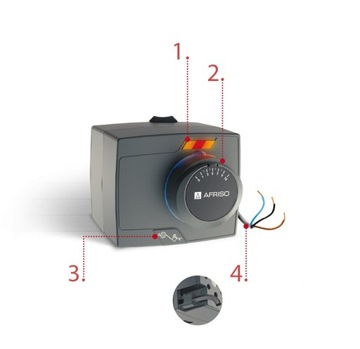

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych.

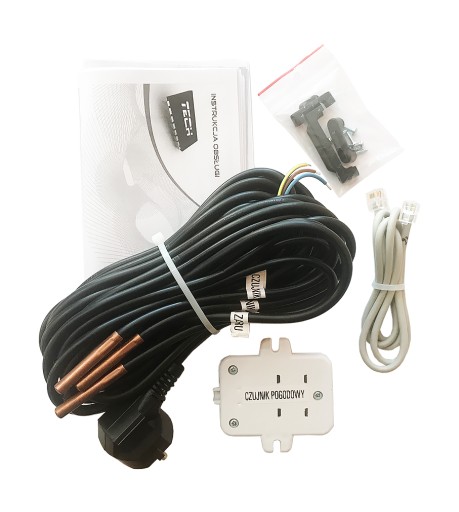

W zestawie:

• sterownik główny z wyświetlaczem LCD

• siłownik elektryczny

• okablowanie - wiązka (czujnik temperatury kotła, czujnik temperatury zaworu, czujnik temperatury powrotu, pompa zaworu)

• czujnik pogodowy zewnętrzny

• elementy montażowe (obudowa przystosowana do montażu na ścianie)

• kabel komunikacji RS

• instrukcja oraz gwarancja
