Produkt fabrycznie nowy (24 miesiące gwarancji):

PL9823: programowalna i adresowalna dioda RGB 8mm!

Przedmiotem aukcji jest programowalna, adresowalna multi-kolorowa (RGB) dioda LED PL9823, 8mm z wbudowanym chipem sterownika.

Dioda LED jest podstawowym elementem budowy układów elektronicznych. Kolorem, jasnością oraz częstotliwością migania jest w stanie łatwo i szybko sygnalizować stan układu automatyki.

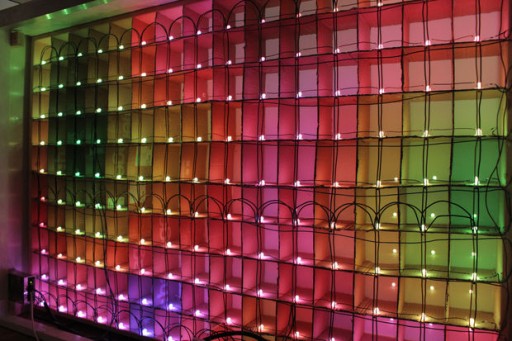

Wyjątkowość tej diody polega m.in. na tym, że przy pomocy jednego tylko pinu/przewodu możemy sterować praktycznie dowolną ilością diód i to z bardzo dużą szybkością (np. 800 kHz). Przy pomocy tych diód tworzy się informacyjne tablice led, globusy POV, animowane podświetlenie rowerów, a nawet duże (wielometrowe) telebimy TV.

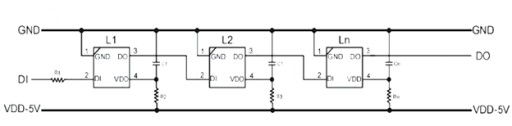

Łączenie ze sobą tych diód nie może być prostsze: podłączamy zasilanie (koniecznie dodajmy kondensator stabilizujący/decoupling jak najbliżej pierwszej diody, zwykle od 100µF do 1000µF wytrzymujący conajmniej 6V) i łączymy pin DO pierwszej diody z pinem DI drugiej diody, a pin DO drugiej z DI kolejnej diody itd.

Następnie łączymy wybrany przez nas pin kontrolera do pinu wejściowego (DI) pierwszej diody (koniecznie dodajmy szeregowo rezystor od 300Ω do 1kΩ jak najbliżej DI pierwzej diody).

Pamiętaj by nie podłączać diód przy włączonym zasilaniu (grozi uszkodzeniem diody). Jeśli stosowane jest osobne źródło zasilania sterownika i diód, to najpierw podłącz zasilanie diód, dopiero potem sterownika.

Proszę pamiętać o zabezpieczeniu antystatycznym - diody te mają bardzo wrażliwe wejścia/wyjścia (DI/DO).

Specyfikacja techniczna:

• Model: PL9823 Programowalna Adresowalna Dioda RGB;
• Barwa: multi-kolor (RGB), 16,7 miliona kolorów;
• Średnica / rozmiar: 8 mm;
• Napięcie znamionowe: 4,5-6,0V;
• Ilość pinów: 4: VCC, GND, DI, DO;
• Zakres temperatur pracy: od -25℃ do +80℃.
