293d 2-канальный контроллер двигателя Arduino Dip16

Fabrycznie nowy (24 miesiące gwarancji):

L293D: 2x dwukierunkowy sterownik silników DC (2x mostek H) lub 1 silnika krokowego, 36V / 600mA.

L293D to wyjatkowy układ - posiada 4 wysokoprądowe półmostki H. Układ ten został zaprojektowany by móc zapewnić dwukierunkową pracę dwóch silników DC, zasilanych napięciem do 36V/600mA (1,2A chwilowo).

Sterownik ten został zaprojektowany z myślą również o kontrolowaniu i zasilaniu urządzeń takich jak: silniki krokowe bipolarne, przekaźniki, elektromagnesy i inne wysokoprądowe/wysokonapięciowe urządzenia.

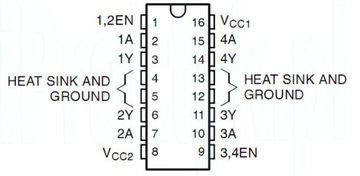

Układ posiada 2 piny zasilające (Vcc1 i Vcc2), całkowicie od siebie odizolowane, dzięki czemu chroniona jest wrażliwa elektornika (np. mikrokontroler).

Wszystkie wejścia są kompatybilne z TTL. Zaleca się stosowanie szybkich diód na wszystkich wyjściach, by zapobiec uszkodzeniom układu w wyniku indukcji prądu z silników.

Specyfikacja techniczna:

• Typ układu: sterownik silnika krokowego / 2x silnik DC (dwukierunkowo);
• Dodatkowe informacje: 2x mostek H (4x półmostek H);
• Maksynalne obciążenie pojedynczego kanału: do 600mA (1,2A chwilowe);
• Maksymalne napięcie wyjściowe: 36V;
• Napięcie logiki układu: 5V;
• Obudowa: 16 DIP;
• Przewlekany (THT) - pasuje do płytek prototypowych.
• Zakres temperatury pracy: od 0°C do 70°C;
