РАСПРЕДЕЛИТЕЛЬ 8 ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

ROZDZIELACZ 8 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO DO PODŁOGÓWKI

Rozdzielacz do podłogówki 8 Obwodów

Złączka PEX 3/4 x 16 GW - adapter D16 na rurę Pex - 16 szt.

Zespół spustowo - odpowietrzający - 2 szt

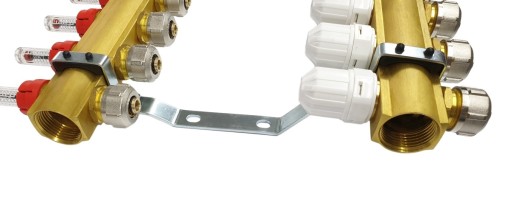

Budowa i skład rozdzielacza  :

1) Belka górna

• przepływomierze
• nyple 3/4" + złączka na rurę pex 16 Eurokonus
• zespół odpowietrzająco - spustowy z odpowietrznikiem automatycznym i zaworem spustowym

2) Belka dolna

• wkładki termoregulacyjne M30 x 1,5 - możliwość zamontowania siłowników elektrycznych
• nyple 3/4" + złączka na rurę pex 16 Eurokonus
• zespół odpowietrzająco - spustowy z odpowietrznikiem automatycznym i zaworem spustowym

4) Komplet uchwytów montażowych , gumki tłumiące,  śruby montażowe

Zalety rozdzielacza :

• Umożliwia dowolne skonfigurowanie i dozbrojenie podzespołów dla konkretnej inwestycji.
• Wykonany z materiałów odpornych na korozję
• Dzięki zastosowaniu niezawodnych uszczelnień gumowych do wszystkich elementów wyposażenia, nie wymaga stosowania dodatkowych uszczelnień przy montaż.
• Współpracuje z ekonomicznymi źródłami ciepła np. pompami ciepła i kotłami kondensacyjnymi.
• Dostępny w wersjach od 2-12 sekcji.
• Dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie :

Rozdzielacz skonfigurowano pod kątem systemów ogrzewania płaszczyznowego - podłogowego.

Zawory termoregulacyjne na belce powrotnej, przystosowane są do montażu siłowników elektrycznych M30x1,5.

Zawory regulacyjne z przepływomierzami zainstalowane na belce zasilającej pozwalają na szybką regulację przepływu dzięki zastosowanej skalni na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• rozdział czynnika grzewczego do obiegów grzejnych,
• zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego (niezależne zasilanie każdego obiegu grzewczego).
• możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.
• równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.
• możliwość przyłączenia grupy mieszająco - pompowej w celu uzyskania na rozdzielaczu temperatury właściwej dla ogrzewania podłogowego

Schemat rozdzielacza :

Przepływomierz :

• Daje możliwość sterowania odwodem podłogówki ,
• Poprzez przekręcenie przepływomierza mamy możliwość zwiększania lub zmniejszania przepływu wody - co wpływa na temperaturę w pętli podłogowej.
• Wbudowany wskaźnik przepływu ułatwiający regulację podłogówki

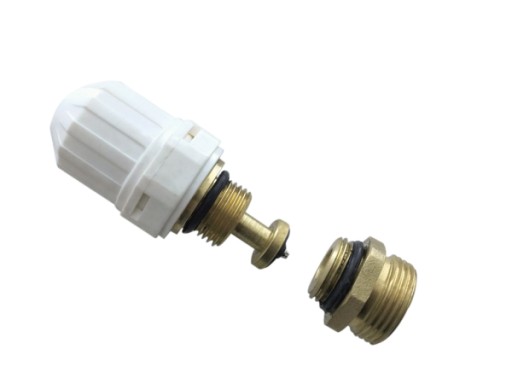

Zawór Termoregulacyjny :

• Zawory termoregulacyjne na belce powrotnej, przystosowane są do montażu siłowników elektrycznych M30x1,5.
• Umożliwia ręczną regulację przepływu lub całkowite zamknięcie pętli
