Raspberry Pi 3.5 сенсорный ЖК-дисплей RPI

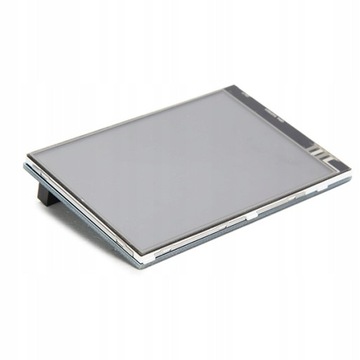

Ekran dotykowy wyświetlacz RPI LCD 3,5"

do Raspberry Pi do modeli B & RPI B+

Ekran o rozdzielczości 480 x 320

LCD Type TFT

LCD Interface SPI

Touch Screen Type Resistive

Touch Screen Controller XPT2046

Colors 65536

Backlight LED

Resolution 320*480 (Pixel)

Aspect Ratio 8:5

Power Consumption TBD

Backlight Current TBD

Operating Temp. (Centigrade) TBD

Interface Definition:

PIN Nr SYMBOL Opis

1, 17 3.3V zasilanie 3,3V

2, 4 5V zasilanie 5V

3, 5, 7, 8, 10, 12, 13, 15, 16 NC nie podłączone

6, 9, 14, 20, 25 GND masa

11 TP_IRQ przerwanie od panelu dotykowego

18 LCD_RS wybór: komendy lub dane dla panelu

19 LCD_SI / TP_SI wejście danych interfejsu SPI dla panelu

21 TP_SO wyjście danyh interfejsu SPI dla panelu

22 RST Reset

23 LCD_SCK / TP_SCK sygnał zagarowy SPI dla panelu dotykowego i ekranu LCD

24 LCD_CS chip select dla ekranu LCD

26 TP_CS chip select dla panelu dotykowego

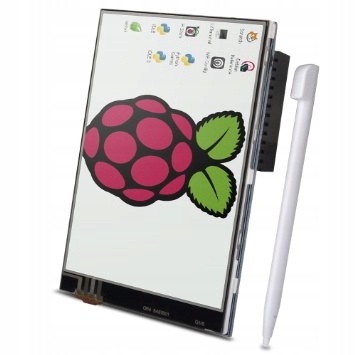

w komplecie znajduje się specjalny wskaźnik

produkt dostępny "od ręki"
