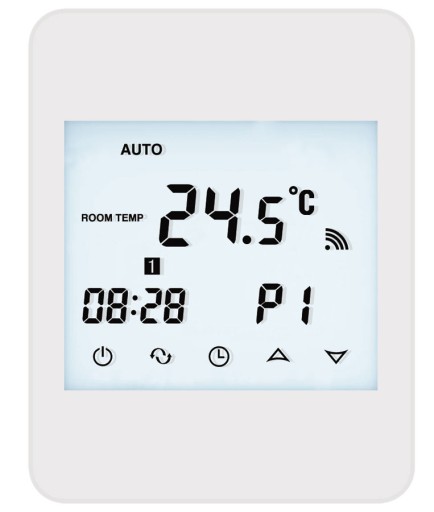

Termostat IB-TRON 3200HT 230V

UWAGA! PROSIMY SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY !

Z uwagi na fakt że w procesie produktywizacji Allegro niewłaściwie łączy oferty z produktami, biorąc pod uwagę wyłącznie kilka parametrów, prosimy SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY a nie tytułem produktu, który może być błędny.

Niestety nie mamy na to wpływu i pomimo podania prawidłowych parametrów Allegro niewłaściwie łączy oferty z produktami.

Wiadomości ogólne

Termostat IB–Tron 3200HT 230V jest niezależnym termostatem mikroprocesorowym wyposażonym w duży, dotykowy, ciekłokrystaliczny wyświetlacz LCD. Termostat jest zaprojektowany do kontroli pracy zaworów, przepustnic, powietrznych nagrzewnic elektrycznych, pomp, wentylatorów i innych urządzeń.

Model z serii IB–Tron 3200HT 230V umożliwia sterowanie procesami ogrzewania. Umożliwia utrzymywanie zadanej temperatury wg. ustalonego tygodniowego harmonogramu pracy.

Termostaty IB–Tron 3200HT 230V pozwalają zaoszczędzić koszty energii i tym samym przyczyniają się do ochrony środowiska naturalnego. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.

Właściwości

• Duży, podświetlany, dotykowy, ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną temperaturę, nastawy, dzień tygodnia i inne informacje.
• Estetyczny i nowoczesny wygląd.
• Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
• Łatwa, intuicyjna obsługa i programowanie.
• Zasilanie z sieci 230V z bateryjnym podtrzymywaniem pamięci ustawień.
• Kompleksowe programowanie procesu w cyklu tygodniowym z dokładnością do 1 minuty i możliwością zaprogramowania 4 odcinków czasowych każdego dnia.
• Ręczny, półautomatyczny lub automatyczny tryb pracy.
• Termostat przystosowany do montażu podtynkowego na puszcze elektroinstalacyjnej.
• Obsługa dwóch czujników temperatury:
• RT - wbudowany czujnik temperatury pokojowej.
• FT - dodatkowy zewnętrzny czujnik temperatury np. powierzchni podłogi
• Trzy tryby pracy termostatu:
• A - kontrola urządzenia odbywa się wyłącznie na podstawie wbudowanego czujnika temperatury (RT)
• F - kontrola urządzenia odbywa się wyłącznie na podstawie podłączonego zewnętrznego czujnika (FT).
• AF - tryb polecany do ogrzewania podłogowego. Kontrola urządzenia odbywa się na podstawie wbudowanego czujnika temperatury (RT) i podłączonego dodatkowego zewnętrznego czujnika (FT). Termostat stara się utrzymać zadaną temperaturę powietrza (czujnik RT) i równocześnie uniemożliwia powierzchni podłogi osiągnięcie wyższej temperatury niż temperatura limitu FT.
• Temperatura wyświetlana z rozdzielczością 0, 1°C.
• Możliwość skalibrowania czujników temperatury (czujniki zewnętrzne na długich przewodach, niezależna kalibracja dla każdego czujnika).
• Nastawialna histereza.
• Funkcja ochrony instalacji przed zamarznięciem.

--- Dane techniczne

• Zasilanie: 230 V AC
• Max. obciążenie:16A/230V ? 3600 W
• Sygnał załączenia: napięcie 230v
• Obudowa: PC+ABS
• Wyświetlacz: LCD 58 × 63 mm
• Sterowanie: Elektroniczne
• Stopień ochrony: IP20
• Pamięć ustawień: 36 miesięcy
• Wymiary(wysokość × szerokość × głębokość):
• Panel kontrolny: 110 × 86 × 14 mm
• Moduł przekaźnikowy: 61 × 48 × 26 mm
• Zużycie energii: < 2 W
• Temp. składowania: -5 ÷ 50°C
• Temp. wyświetlana: -20 ÷ 80°C co 0, 1°C
• Zakres nastawy:
• w trybie A: 5 ÷ 35°C co 0, 5°C
• w trybie F: 5 ÷ 40°C co 0, 5°C
• limit FT w trybie AF: 20 ÷ 40°C co 1°C
• --- Zakres dostawy
• 1x Termostat (panel główny + moduł przekaźnikowy)
• 1x Wbudowany czujnik temperatury
• 1x Zewnętrzny czujnik temperatury
• 1x Instrukcja obsługi

Zasada działania

Termostat dokonuje pomiaru temperatury. Jeżeli temperatura ta jest poniżej aktualnie zadanej wartości, termostat uruchamia urządzenie grzewcze, aby podnieść temperaturę do żądanego poziomu.

Przykłady zastosowań

• Termostat pokojowy - sterowanie temperaturą w pomieszczeniu lub w całym budynku (wykorzystanie wbudowanego czujnika temperatury).Termostat mierzy temperaturę w pomieszczeniu reprezentatywnym za pomocą wbudowanego czujnika RT. Jeżeli temperatura ta jest niższa, niż temperatura zadana na termostacie to następuje uruchomienie pompy obiegowej, kotła grzewczego lub otwarcie zaworu.
• Termostat pokojowy dla ogrzewania podłogowego - sterowanie temperaturą w pomieszczeniu na podstawie czujnika RT, przy zabezpieczeniu przed przegrzaniem podłogi (czujnik FT).Termostat mierzy temperaturę w pomieszczeniu reprezentatywnym za pomocą wbudowanego czujnika RT. Steruje on ogrzewaniem podłogowym przez otwarcie/zamknięcie zaworu z siłownikiem lub załączenie/wyłączenie maty grzejnej. Jeżeli temperatura RT jest niższa, niż temperatura zadana na termostacie to następuje otwarcie zaworu lub włączenie maty grzejnej. Gdy temperatura w pomieszczeniu osiągnie zadaną wartość to następuje zamknięcie zaworu lub wyłączenie maty grzejnej.Dodatkowo w czasie otwarcia zaworu termostat kontroluje temperaturę powierzchni podłogi (czujnik FT). Jeżeli temperatura ta przekroczy zadany limit (na przykład 30 oc) to następuje priorytetowe zamknięcie zaworu lub wyłączenie maty grzejnej, nawet jeśli temperatura w pomieszczeniu (czujnik RT) nie osiągnęła jeszcze zadanej wartości. Ponowne otwarcie zaworu lub załączenie maty grzejnej nastąpi po ostygnięciu podłogi do temperatury niższej, niż temperatura limitu.Alternatywnie czujnik FT zamiast pomiaru temperatury podłogi może mierzyć temperaturę powrotu obiegu podłogowego.
• Termostat ogrzewania podłogowego - sterowanie temperaturą podłogi (zewnętrzny czujnik temperatury).Termostat mierzy temperaturę na powierzchni podłogi za pomocą zewnętrznego czujnika FT (czujnik umieszczony w wylewce). Jeżeli temperatura ta jest niższa, niż temperatura zadana na termostacie to następuje uruchomienie pompy obiegowej, kotła grzewczego lub otwarcie zaworu z siłownikiem.
• Termostat zasobnikowy - sterowanie temperaturą w zasobniku c.w.u.Termostat mierzy temperaturę w zasobniku ciepłej wody użytkowej za pomocą czujnika FT. Jeżeli temperatura ta jest niższa, niż temperatura zadana na termostacie to następuje załączenie grzałki elektrycznej w zasobniku lub pompy ładującej zasobnik.

UWAGI:

• Jeżeli termostat miałby równocześnie załączyć pompę obiegową i przestawić zawór trójdrogowy przekierowujący wodę kotłową na zasobnik c.w.u. to należy zastosować dodatkowy przekaźnik.
• W przypadku obsługi kotła grzewczego lub innego urządzenia wymagającego zwarcia bezpotencjałowego należy zastosować dodatkowy przekaźnik.
• Termostat jest przystosowany do sterowania zaworami termoelektrycznymi lub ze sprężyną zwrotną (tzw. sterowanie dwupunktowe). W przypadku zastosowania zaworu z siłownikiem ze sterowaniem tzw. trójpunktowym należy zastosować dodatkowy przekaźnik.

Wymiary:

Wyświetlacz LCD:

• 1 - tryb automatyczny
• 2 - ochrona przed zamarzaniem
• 3 - tryb półautomatyczny
• 4 - jeżeli symbol jest widoczny to pokazywana temperatura jest z czujnika wbudowanego
• 5 - jeżeli symbol jest widoczny to pokazywana temperatura jest z czujnika zewnętrznego
• 6 - godzina
• 7 - przycisk POWER
• 8 - przycisk MENU
• 9 - przycisk CZAS
• 10 - przycisk GÓRA
• 11 - przycisk DÓŁ
• 12 - przedział pracy
• 13 - dzień tygodnia
• 14 - jeżeli symbol jest widoczny to aktywna jest blokada przycisków
• 15 - jeżeli symbol jest widoczny to urządzenie wykonawcze jest włączone

Montaż:

Należy rozdzielić dwie części obudowy panelu głównego sterownika. Aby to zrobić należy wsunąć płaski wkrętak w dwie szczeliny widoczne w dolnej części panelu i podważyć zaczepy z tworzywa sztucznego.

Po podważeniu zaczepów należy ostrożnie rozdzielić obie połówki panelu głównego. Aby uniknąć uszkodzenia obudowy, rozdzielanie należy zacząć od dolnej części panelu (od strony zaczepów).

Po rozdzieleniu obu części należy rozłączyć przewód taśmowy, łączący panel główny z modułem wykonawczym, wyciągając wtyczkę z gniazdka w przedniej części panelu.

Okablowanie sterownika, doprowadzone do puszki elektroinstalacyjnej, należy podłączyć do odpowiednich zacisków sterownika, zgodnie z instrukcją. Podłączenie należy wykonywać przy wyłączonym zasilaniu.

Ostrożnie ułożyć nadmiar przewodów w puszce elektroinstalacyjnej, unikając naprężeń, mogących wyrwać przewody z zacisków.

Moduł wykonawczy sterownika umieścić w puszce elektroinstalacyjnej, a tylną część obudowy panelu głównego przykręcić za pomocą dwóch śrub.

Podłączyć przewód taśmowy do gniazdka w przedniej części panelu głównego.

Połączyć obie części sterownika, rozpoczynając od haczyków w górnej części urządzenia, a kończąc na zaczepach w dolnej części.

Do montażu podtynkowego zaleca się stosować puszkę montażową prostokątną o wymiarach 80x80x50mm. Puszka dostępna na osobnej aukcji.

Podłączenie:

• 1, 2 - podłączenie zewnętrznego czujnika temperatury FT.
• 3 - faza zasilania 230 V AC.
• 4 - przewód neutralny zasilania 230 V AC.
• 5 - przewód neutralny wyjścia 230V AC (urządzenia sterowanego)
• 6 - faza wyjścia 230V AC (urządzenia sterowanego)

Instrukcja obsługi:

Szczegółowa instrukcja obsługi w języku polskim:

http://download.insbud.net/pl/manuals/noname/pl_ib-tron_3200ht-230v-noname.pdf
