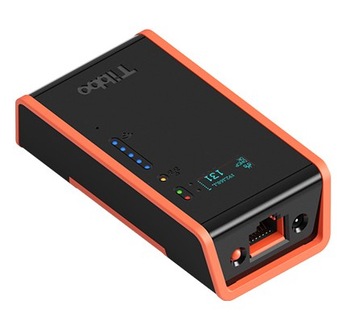

Программируемый контроллер Tibbo DS1101 RJ45 RS232

Kontroler programowalny Tibbo DS1101

Urządzenie z dwoma trybami: w zależności od przesłanego oprogramowania może działać jako stały konwerter szeregowy Ethernet lub podstawowy programowalny sterownik. Każde urządzenie szeregowe można łatwo ustawić w sieci Ethernet za pomocą DS1101. Zapewnia opłacalną, łatwą do opracowania alternatywę w porównaniu do wbudowanych systemów Linux.

Urządzenie jest dostarczane z fabrycznie zainstalowaną, w pełni funkcjonalną aplikacją serial-over-IP.

• Port Ethernet 10 / 100BaseT
• 3,5-kanałowy port RS232 (DB9)
• Moc wejściowa / wyjściowa przez DB9
• Opcjonalny interfejs Wi-Fi 802.11b / g *
• Opcjonalny wyświetlacz OLED
• Opcjonalny power-over-Ethernet *
• Kompaktowy (90 x 48 x 25 mm)
• Szyna DIN, płyty montażowe w komplecie

*Wzajemnie się wykluczające

Opis techniczny

• Doskonała aktualizacja do urządzenia DS1206.
• W oparciu o wysokowydajny układ scalony T1000.
• Port Ethernet 10 / 100BaseT, auto-MDIX.
• Opcjonalny interfejs Wi-Fi 802.11b / g.
• Opcjonalny monochromatyczny wyświetlacz OLED 96x32.
• Opcjonalny power-over-Ethernet.
• Pamięć flash 1024 KB dla oprogramowania układowego, aplikacji i danych.
• EEPROM 2 KB do przechowywania danych.
• Osiem diod LED:
• Zielone i czerwone diody LED stanu głównego;
• Żółta dioda LED łącza Ethernet;
• Pięć niebieskich diod LED (może służyć do sygnału Wi-Fi
• wskazanie siły).
• Wbudowany brzęczyk.
• 3,5-kanałowy port RS232 na złączu DB9M:
• Linie TX, RX, RTS, CTS, DTR, DSR, DCD;
• Szybkość transmisji danych (Baudrates) do 921,600 bps;
• Tryby parzystości brak / parzysty / nieparzysty / znak / spacja;
• 7/8 bitów / tryby znaków;
• Opcjonalna kontrola przepływu RTS / CTS;
• Elastyczne mapowanie z 15 różnymi opcjami, takimi jak:
• 1 kanał: RX, TX, CTS, RTS, DSR i DTR;
• 3.5 kanałów: RX, TX, RX2, TX2, RX3, TX3 i
• Linie RX4.
• Programowalna moc wyjściowa „12V” na styku 9 DB9.
• Pin 9 może być również użyty do wejścia zasilania „12V”.
• Zasilanie: 12VDC nominalne (min. 9 V, maks. 18 V).
• PLL sterowany programowo.
• Wymiary: 90 x 48 x 25 mm.
• Zakres temperatury pracy: -5 ~ 70 C.
• Oprogramowanie wewnętrzne można aktualizować przez port szeregowy lub sieć.

Dołączone akcesoria:

• Płyta montażowa na szynę DIN
• Płyta do montażu na ścianie i dwie śruby

Akcesoria opcjonalne (do nabycia na osobnych aukcjach):

• Adapter bloku zacisków TB1100 (zalecana wersja „B”)
• Zasilacz 12V / 0,5A: APR-P0011 (US), APR-P0012 (EU), APR-P0013 (UK)
• Prosty kabel Ethernet WAS-1499 *
• Kabel szeregowy WAS-P0004 (B) DB9M-do-DB9F (urządzenie-komputer)
• WAS-P0005 (B) Kabel szeregowy DB9F-DB9F (urządzenie-urządzenie)
