КОНЕЧНАЯ АБОНЕНТСКАЯ РОЗЕТКА RTV-SAT MATT QVK102u

GNIAZDO ABONENCKIE SATELITARNE RTV-SAT

QVK102u KOŃCOWE Z OBCINACZKĄ

Przedmiotem aukcji jest końcowe gniazdo abonenckie RTV-SAT QVK102u polskiego producenta firmy MATT w wykonaniu uniwersalnym (podtynkowym bądź natynkowym).

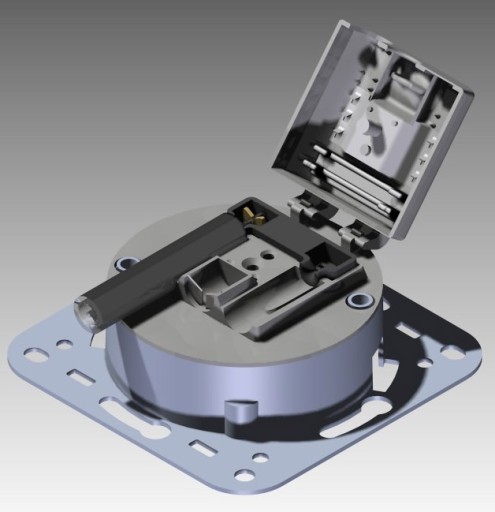

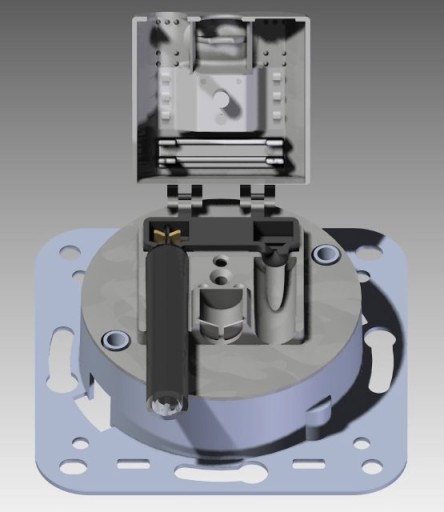

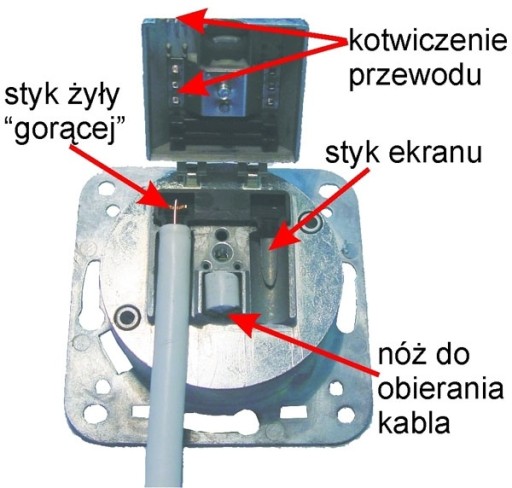

Gniazda abonenckie serii Q produkowane są w nowatorskich korpusach, w których zastosowano dwa autorskie rozwiązania patentowe w zakresie konstrukcji przyłącza wejściowego oraz wprowadzenia specjalnego noża do obrabiania przewodu instalacyjnego. Podłączenie kabla, dotychczas często sprawiające kłopot niedoświadczonemu instalatorowi, staje się dużo łatwiejsze.

Gniazda satelitarne QVK przeznaczone są do zakończenia wyprowadzeń abonenckich w antenowych instalacjach satelitarnych, także multiswitchowych, gdzie sygnał z sygnał z telewizji naziemnej i satelitarnej doprowadzany jest jednym wspólnym przewodem koncentrycznym. Gniazdo QVK może pełnić zarówno funkcję zwrotnicy (rozdziela sygnał na R-TV-SAT) jak i sumatora (sumuje sygnał z wejść R-TV-SAT).

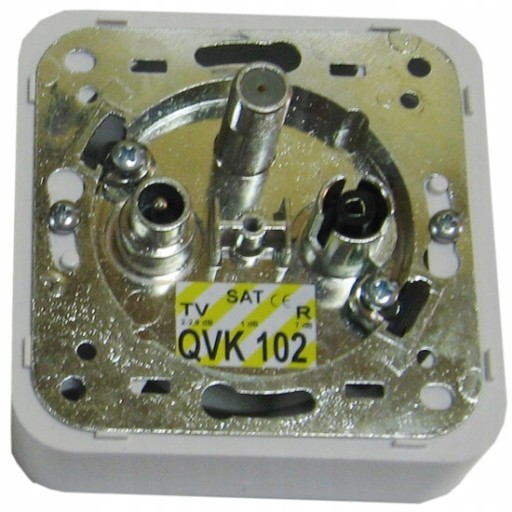

Gniazda QVK102 posiadają wyjścia R, TV typu IEC i wyjście SAT w postaci gniazda F, zaś gniazda QVK102F posiadają wszystkie wyjścia typu F.

Na wyróżnienie zasługują następujące cechy gniazd satelitarnych QVK102:

- przenoszenie zasilania DC przez wyjście satelitarne,

- galwaniczna izolacja sygnałów wyjść R i TV, duża separacja pomiędzy wyjściami,

- styk F wykonany z brązu berylowego pokrytego złotem gwarantujący stabilne

i bardzo dobre parametry złącza,

- bardzo proste podłączenie przewodu, możliwe bez użycia narzędzia.

Wszystkie gniazda produkowane przez PTH MATT zapewniają wysoką niezawodność i uzyskiwanie katalogowych parametrów dzięki stosowaniu markowych elementów, zaawansowanej technologii montażu powierzchniowego oraz wieloetapowej, 100% kontroli jakości. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów

1. Współczynnik skuteczności ekranowania: > 75 dB.

2. Wejście: impedancja niesymetr. 75ohm, styk nożowy, max. O żyły wewn. przewodu –1.1mm, opony –7mm.

3. Wyjścia: impedancja niesymetryczna 75?, złącza wg IEC 169-2, wy. R -gniazdo, wy. TV- wtyk, wy.SAT- gniazdo typu F wg IEC 169-24, dla wykonania QVK102F – wszystkie wyjścia w postaci gniazda typu F wg IEC 169-24.

4. Zdalne zasilanie konwertera: max. 24 V= / 500 mA poprzez wyjście SAT.

5. Korpus gniazda: odlew stopu ZnAl pokryty galwanicznie Zn.

6. Wykonania gniazda:

natynkowe – QVK102n (QVK102Fn),

podtynkowe - QVK102p (QVK102Fp),

inne.

7. Wymiary gniazda:

dla wykonania natynkowego 75 x 75 x 32 mm,

dla wyk. podtynkowego 75 x 75 x 27 mm

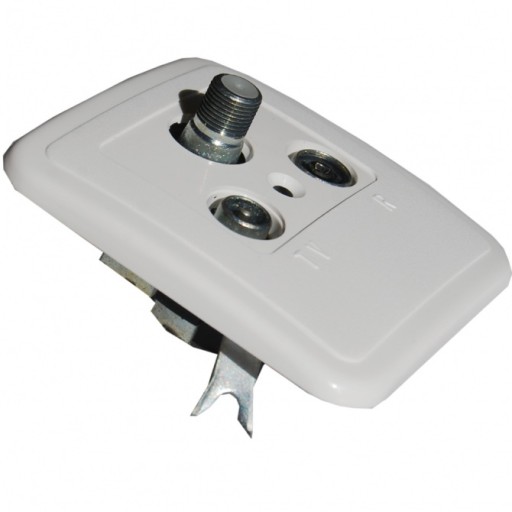

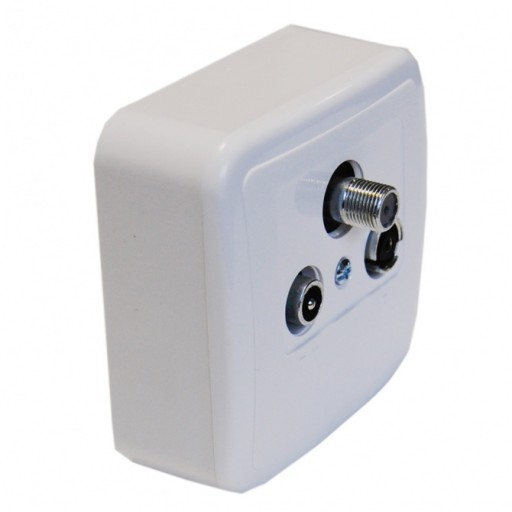

Gniazda abonenckie w wykonaniu uniwersalnym oznaczają, że w komplecie posiadają tzw. łapki rozpierające (do zastosowania podtynkowego) oraz puszkę natynkową (do zastosowania natynkowego). Kupując produkt w wersji uniwersalnej można go zastosować zarówno jako gniazdo podtynkowe jak i natynkowe.
