МОДУЛЬНАЯ РОЗЕТКА RTV - ПРОХОДНАЯ SAT PVP114 MATT

GNIAZDO MODULARNE SATELITARNE PVP 114 Przelotowe

RTV-SAT FIRMY MATT

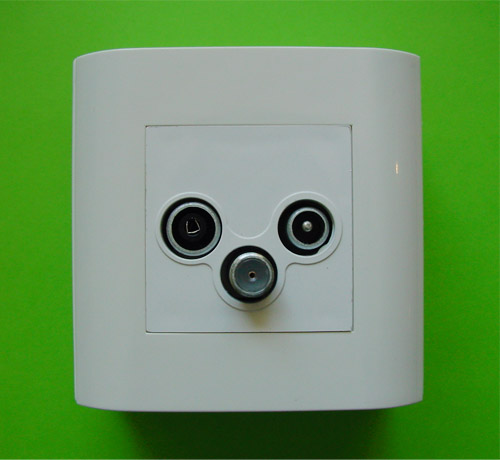

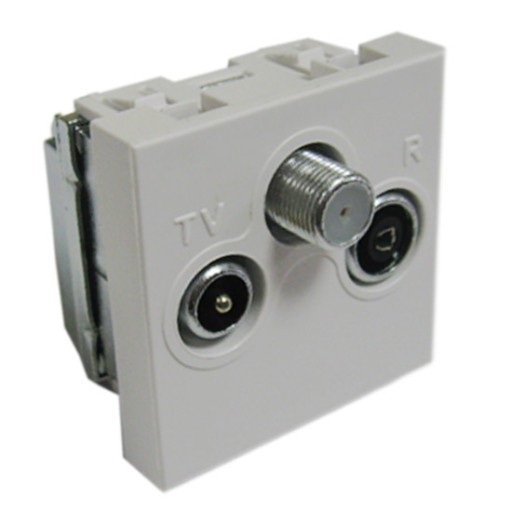

Przedmiotem aukcji jest gniazdo modularne RTV - SAT przelotowe PVP114 do instalacji jedno-przewodowej polskiego producenta firmy MATT.

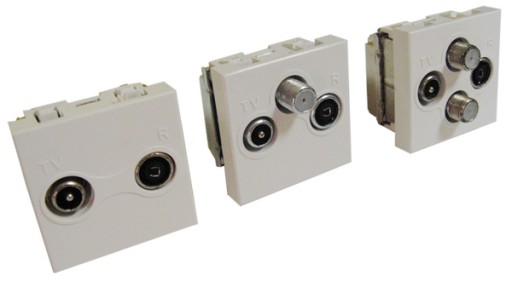

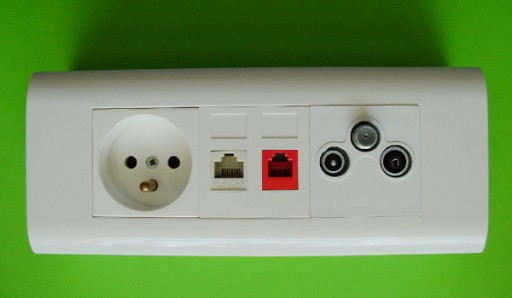

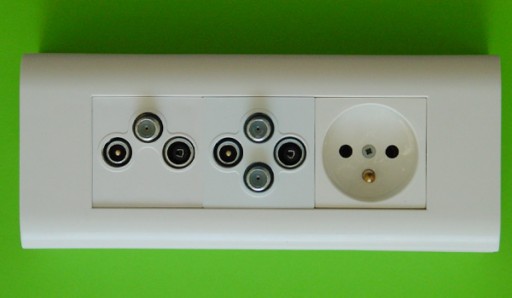

Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach na długości 30 cm można zastosować tylko 4 gniazda, podczas gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być większa.

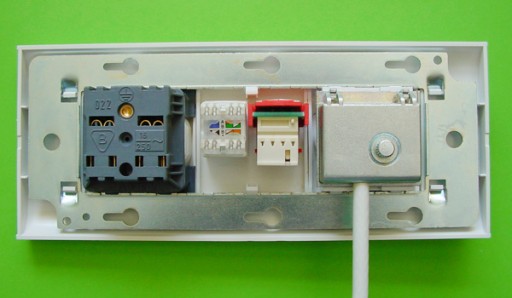

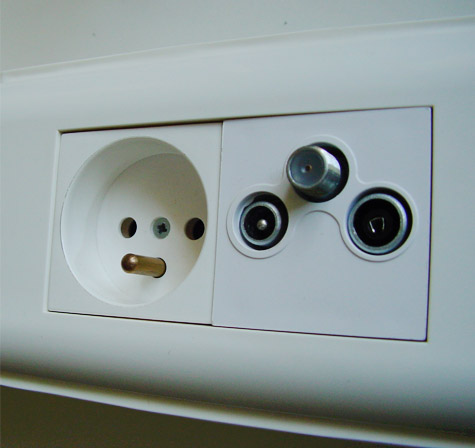

Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych

i hotelowych.

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego. Dzięki całkowicie nowatorskiemu rozwiązaniu uzyskano łatwe i skuteczne podłączania kabla instalacyjnego oraz bardzo wysoki współczynnik ekranowania. Rozwiązanie to jest chronione prawem patentowym.

Głównymi zaletami gniazda PVP114 są:

- przenoszenie zasilania DC przez wyjście satelitarne

- galwaniczna izolacja sygnałów wyjść R i TV

- duża separacja pomiędzy wyjściami

- styk F wykonany z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza.

UWAGA: Gniazda modularne serii P wymagają zastosowania modularnego osprzętu instalacyjnego kanałów kablowych lub serii elektroinstalacyjnych 45 x 45 mm (np. firm LEGRAND, KOS-ELEKTRO SYSTEM, EMITER, JAVEL, STASIŃSKI).

Wszystkie gniazda produkowane przez PTH MATT zapewniają wysoką niezawodność i uzyskiwanie katalogowych parametrów dzięki stosowaniu markowych elementów, zaawansowanej technologii montażu powierzchniowego oraz wieloetapowej, 100% kontroli jakości. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.

PARAMETRY TECHNICZNE GNIAZDA PVP 114:

1. Parametry tłumieniowe:

WE - TV 13,0 - 15 dB

WE - R 15 dB

WE - SAT 13,0 – 18dB

2. Współczynnik skuteczności ekranowania: > 75 dB

3. Wejście: 75 ohm, styk nożowy, średnica żyły wewnętrznej przewodu max. 1.1mm, opony – max. 7mm

4. Przygotowanie przewodu do podłączenia: długość żyły gorącej 6-7mm, długość odsłoniętego ekranu 15-20 mm

5. Wyjście: 75Ω, standardowo: R - gniazdo, TV – wtyk, wg IEC 169-2, SAT–gniazda F wg IEC169-24; UWAGA - możliwe wykonanie ze wszystkimi złączami wyj. typu F

6. Zdalne zasilanie konwertera: max. 24 V= / 500 mA poprzez wyjście SAT

7. Korpus gniazda: odlew stopu ZnAl pokryty galwanicznie Zn; pokrywa – tworzywo sztuczne ABS, kolor biały

8. Wymiary gniazda: 45 x 45 x 42mm.
