МОДУЛЬНАЯ РОЗЕТКА RTV-2xSAT END. 2P2VK1202w МЭТТ

GNIAZDO MODULARNE ANTENOWE P2VK1

KOŃCOWE RTV-2xSAT FIRMY MATT

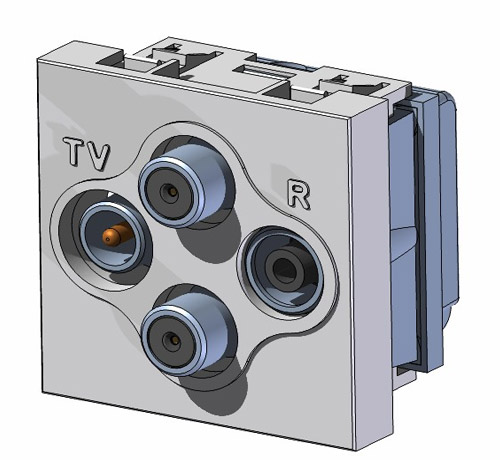

Przedmiotem aukcji jest gniazdo modularne RTV-2xSAT typu twin końcowe P2VK polskiego producenta firmy MATT.

Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach na długości 30 cm można zastosować tylko 4 gniazda, podczas gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być większa.

Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych

i hotelowych.

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego. Dzięki całkowicie nowatorskiemu rozwiązaniu uzyskano łatwe i skuteczne podłączania kabla instalacyjnego oraz bardzo wysoki współczynnik ekranowania. Rozwiązanie to jest chronione prawem patentowym.

Głównymi zaletami gniazda P2VK1 są:

- przenoszenie zasilania DC przez wyjście satelitarne do sterowania konwertera,

- galwaniczna izolacja sygnałów wyjść R i TV,

- duża separacja pomiędzy wyjściami,

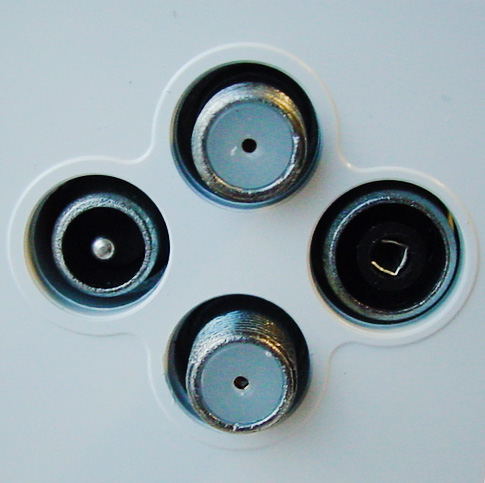

- styki F wykonane z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza,

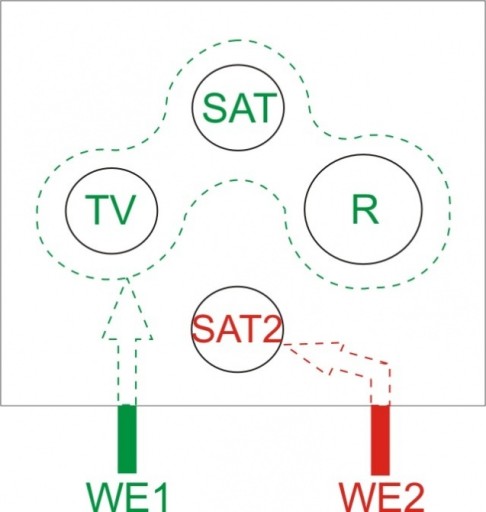

-wyjście SAT2 połączone bezpośrednio z wejściem 2, umożliwia to podłączenie drugiego odbiornika satelitarnego lub realizowanie funkcji „Powrót”; może również znaleźć zastosowanie do podłączenia dekoderów N-box telewizji N, dla którego wymagane są dwa sygnały z satelity.

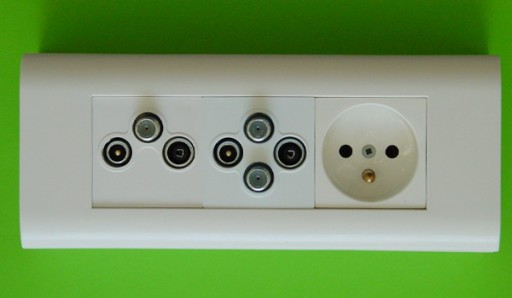

UWAGA: Gniazda modularne serii P wymagają zastosowania modularnego osprzętu instalacyjnego kanałów kablowych lub serii elektroinstalacyjnych 45 x 45 mm (np. firm LEGRAND, KOS-ELEKTRO SYSTEM, EMITER, JAVEL, STASIŃSKI).

Wszystkie gniazda produkowane przez PTH MATT zapewniają wysoką niezawodność i uzyskiwanie katalogowych parametrów dzięki stosowaniu markowych elementów, zaawansowanej technologii montażu powierzchniowego oraz wieloetapowej, 100% kontroli jakości. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.

PARAMETRY TECHNICZNE GNIAZDA P2VK:

1. Parametry tłumieniowe:

WE - TV 2,0 - 5,0 dB

WE - R 7,5 dB

WE – SAT1 3,0 – 2,0 dB

WE – SAT2 0,5 – 3,0 dB

2. Współczynnik skuteczności ekranowania: > 75 dB

3. Wejście: 75 ohm, styk nożowy, średnica żyły wewnętrznej przewodu max. 1.1mm, opony – max. 7mm

4. Przygotowanie przewodu do podłączenia: długość żyły gorącej 6-7mm, długość odsłoniętego ekranu 15-20 mm

5. Wyjście: 75ohm, standardowo: R - gniazdo, TV – wtyk, wg IEC 169-2; UWAGA - możliwe wykonanie ze wszystkimi złączami wyj. typu F

6. Korpus gniazda: odlew stopu ZnAl pokryty galwanicznie Zn; pokrywa – tworzywo sztuczne ABS, kolor biały

7. Wymiary gniazda: 45 x 45 x 42mm.
