Водонагреватель VTS VOLCANO VR1 EC 30кВт + консоль

Wodna nagrzewnica powietrza

VTS VOLCANO VR1 EC 5-30 kW

W zestawie z:

- konsolą montażową

- 2 przewody hydrauliczne + 4 uszczelki

Nagrzewnica VTS VOLCANO VR1 EC 5-30 kW

nr katalogowy VTS: 1-4-0101-0442

Podstawowe informacje:

• Silnik: EC (elektronicznie komutowany)
• Zakres mocy grzewczej: 5-30 kW
• Ilość rzędów nagrzewnicy: 1
• Max. wydajność powietrza: 5300 m3/h
• Max. temp. czynnika grzewczego: 130 °C
• Max. ciśnienie robocze: 1,6 MPa
• Max. poziomy zasięg powietrza: 23 m
• Max. pionowy zasięg powietrza: 12 m
• Pojemność wodna: 1,25 dm3
• Średnica króćców przyłączeniowych: 3/4"
• Waga urządzenia (bez wody): 21 kg
• Napięcie zasilania: 1~230/50 V/Hz
• Moc silnika EC: 0,25 kW
• Prąd znamionowy silnika EC: 1,3 A
• Obroty silnika EC: 1430 rpm
• Stopień ochrony silnika EC: IP44
• Producent: VTS

Przewody hydrauliczne rozciągliwe VTS

Podstawowe informacje:

index katalogowy: 1-2-2702-0076

• Długość: 0,6-0,9 [m]
• Gwint: GW/GW 3/4"
• Max. ciśnienie robocze: 1,6 [MPa]
• Min. temp. robocza dla wody: 5 [°C]
• Min. temp. robocza dla glikolu: -20 [°C]
• Max. temp. robocza: 130 [°C]

Nagrzewnice powietrzne VOLCANO to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym. Precyzyjnie wykonana, lekka bryła obudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu. Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownice powietrza.

Do czego służy nagrzewnica powietrza?

Jej zadaniem jest nadmuch ogrzanego, dzięki wymiennikowi ciepłego powietrza do pomieszczenia w celu ustanowienia w nim zadanej temperatury powietrza.

Nagrzewnice znajdują zastosowanie w:

• magazynach,
• halach sportowych,
• szklarniach
• warsztatach samochodowych
• kościołach
• oraz pozostałych obiektach średnio i wielko kubaturowych, które wymagają efektywnego i ekonomicznego ogrzewania metodą nadmuchową.

Nadmuchowy sposób ogrzewania to najefektywniejsza możliwość zapewnienia komfortu cieplnego w obiektach przemysłowych.

NOWOCZESNOŚĆ

1. Konstrukcja

Dopracowana bryła obudowy pozwalająca na optymalną ekspozycję powierzchnię wymiennika przy jednoczesnym ukryciu elementów konstrukcyjnych.

.

.

2. Kształt i kolor

Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją zapewnia harmonijną adaptację do każdego typu pomieszczenia

3. Materiał

Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość.

.

.

4. Smart Lock

Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

INNOWACYJNOŚĆ

5. Kierownice powietrza

Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

.

.

.

6. Dyfuzor

Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

7. Wymienniki ciepła

• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu.
• Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi.
• Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności.

.

8. Maksymalna wydajność powietrza

Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantujący niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy

ENERGOOSZCZĘDNOŚĆ

9. Wydajne wentylatory

Zoptymalizowany profil oraz zwiększona powierzchnia łopatek wentylatora gwarantują niskie koszty eksploatacji i cichą pracę.

.

.

10. Oszczędność energii elektrycznej

Nowoczesna konstrukcja silnika i wentylatora zapewniają oszczędności do 40% energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.

• EC - nagrzewnica z nowoczesnym silnikiem EC
• AC - nagrzewnica z silnikiem poprzedniej generacji AC
• EC1, AC1 - cena urządzenia odpowiednio EC i AC
• EC2, AC2 - orientacyjny koszt poboru energii na przełomie 3 lat dla urządzeń z silnikami EC i AC.

11. Pełen recykling

Urządzenia zaprojektowane z myślą o środowisku naturalnym, 100% użytych materiałów może być użytych w procesie recyklingu.

.

.

12. Efektywne silniki EC i ich energooszczędna regulacja

Energooszczędne silniki EC umożliwiające optymalne dopasowanie parametrów pracy urządzenia przy minimalnym poborze energii elektrycznej.

Silniki EC zapewniają zachowanie maksymalnej sprawności nawet przy zredukowanych obrotach. Płynna regulacja prędkości obrotowej silników EC pozwala na dopasowanie się do potrzeb każdego pomieszczenia.

Wymiary

a - 700 mm

b - 700 mm

c - 610 mm

d - 425 mm

Montaż

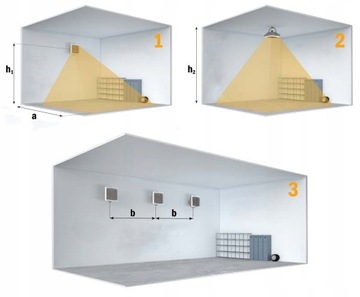

Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo montaż na ścianie (rys.1) jak i podsufitowo czyli montaż na suficie (rys.2). Wysokość montażu nagrzewnic (h2) powinna być w zakresie 2-5 m od podłogi dla VR Mini lub 2,5-8 m dla pozostałych modeli. Maksymalny zasięg pionowy urządzeń waha się od 8-15 m (h2) w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy zaś od 14-25 m (a). Niezachowanie przy montażu minimalnej odległości 25 cm (VR Mini) oraz 35 cm (VR1/ VR2/VR3/VR-D) od ściany bądź stropu może powodować nieprawidłową pracę urządzenia, możliwość uszkodzenia wentylatora lub zwiększoną głośność jego pracy. Istnieje możliwość grupowego montażu urządzeń (rys.3). Należy jednak pamiętać wówczas o zalecanym odstępie pomiędzy nagrzewnicami (b), które w zależności od modelu mogą być na poziomie od 3-7 m (VR Mini) do 6-12 m (VR1/ VR2/VR3/VR-D).
