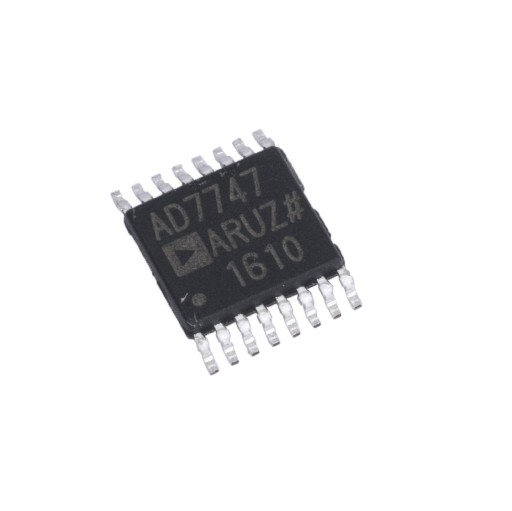

AD7747 24-битный преобразователь емкости - цифра + температура

OGÓLNY OPIS

AD7747 to wysokiej rozdzielczości, Σ-Δ pojemność-cyfrowa

konwerter (CDC). Mierzona pojemność jest podłączona

bezpośrednio do wejść urządzenia. Nieodłączne cechy architektury

wysoka rozdzielczość (24 bity bez brakujących kodów, efektywne do 19,5 bitów)

rozdzielczość), wysoka liniowość (±0,01%) i wysoka dokładność (±10 fF

skalibrowany fabrycznie). Zakres wejściowy pojemności AD7747 wynosi

±8 pF (zmienia się) i może przyjąć do 17 pF w trybie wspólnym

pojemność (niezmieniająca się), którą można zrównoważyć za pomocą programowalnego przetwornika cyfrowo-pojemnościowego na chipie (CAPDAC).

FUNKCJE

Konwerter pojemnościowo-cyfrowy

Nowy standard w rozwiązaniach jednoukładowych

Interfejsy do czujników uziemionych pojedynczo lub różnicowo

Rozdzielczość do 20 aF (czyli do 19,5-bitowego ENOB)

Dokładność: 10 fF

Liniowość: 0,01%

Pojemność w trybie wspólnym (nie zmieniająca się) do 17 pF

Pełnowymiarowy (zmieniający się) zakres pojemności ±8 pF

Częstotliwość aktualizacji: od 5 Hz do 45 Hz

Jednoczesne tłumienie 50 Hz i 60 Hz przy aktualizacji 8,1 Hz

Aktywna osłona do ekranowania połączenia czujnika

Czujnik temperatury na chipie

Rozdzielczość: 0,1°C, dokładność: ±2°C

Kanał wejściowy napięcia

Oscylator zegara wewnętrznego

2-przewodowy interfejs szeregowy (kompatybilny z I2C®)

Moc

Zasilanie 2,7 V do 5,25 V przy pojedynczym zasilaniu

Pobór prądu 0,7 mA

Temperatura pracy: -40°C do +125°C

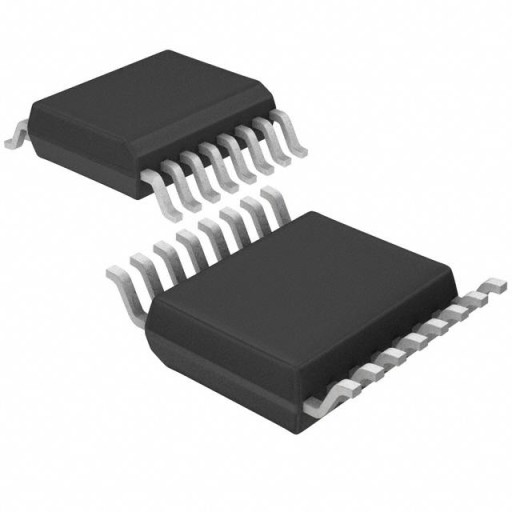

16-odprowadzeniowy pakiet TSSOP

Układ posiada wbudowany czujnik temperatury o rozdzielczości 0,1°C i dokładność ±2°C.
