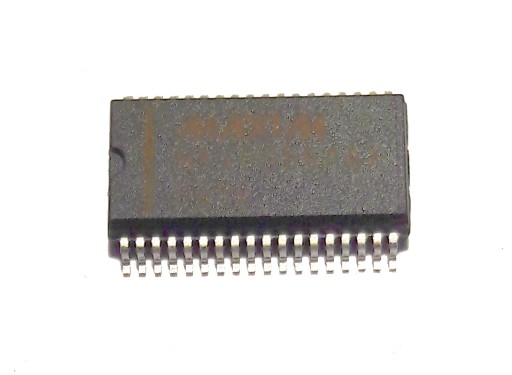

MAX6954 7-14-16 Драйвер светодиодного дисплея SOIC

MAX6954AAX

• Interfejs 4-Wire,
• wyświetlacz LED 2,7V do 5,5V
• Sterownik z I / O
• Expander i Key Scan

SSOP; 36Pin; 163.4mm2;

• ● Szybkie łącze SPI / QSPI / MICROWIRE® 26 MHz
• Zgodny interfejs szeregowy
• ● Obsługa od 2,7 V do 5,5 V
• ● Napędy do 16 cyfr 7-segmentowych, 8 cyfr
• 14-segmentowy, 8-cyfrowy 16-segmentowy, 128-dyskretny
• Diody LED lub kombinacja typów cyfrowych
• ● Przetwarza diody LED Monocolor i Bicolor z katodą wspólną
• Wyświetla
• ● Wbudowana czcionka ASCII 104-znakowa dla 14-segmentów
• i 16-segmentowe cyfry oraz szesnastkowa czcionka dla
• 7-segmentowe cyfry
• ● Automatyczna kontrola mrugnięcia dla każdego segmentu
• ● 10μA (typ) Wyłączenie przy małej mocy (dane zatrzymane)
• ● 16-stopniowa cyfrowa kontrola jasności za pomocą cyfr
• ● Wyświetlacz jest zaślepiony po włączeniu zasilania
• ● Sterowniki o ograniczonej liczbie kierunków Slew-Rate dla niższego EMI
• ● Pięć pinów portów GPIO można skonfigurować jako przełącznik kluczowy
• Czytnik do skanowania i debounce Do 32
• Przełącza za pomocą n-Key Rollover
• ● Wyjście IRQ po wydaniu klucza
• ● 36-pinowe SSOP i 40-pinowe pakiety DIP i TQFN
• ● Automotive Temperature Range Standard

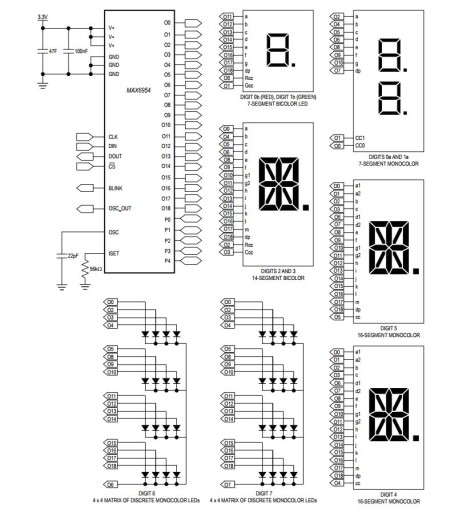

MAX6954 to kompaktowy sterownik ekranu, który łączy się ze sobą mikroprocesory do mieszanki 7-segmentowej, 14-segmentowej, i 16-segmentowe wyświetlacze LED poprzez SPI- / 4-przewodowy interfejs szeregowy QSPI ™. Serial interfejs może być kaskadowany przez wiele urządzeń. MAX6954 obsługuje do 16 cyfr 7-segmentowych, 8 cyfr 14-segmentowy, 8-cyfrowy 16-segmentowy lub 128 dyskretny Diody LED, działając z napięcia zasilania tak niskiego jak 2,7V. Sterownik zawiera pięć ekspanderów wejść / wyjść (lub GPIO) linie, z których niektóre lub wszystkie mogą być skonfigurowane jako czytnik kluczy, który automatycznie skanuje i rozwiązuje macierz złożoną z maksymalnie 32 przełączników. Zawarte na chipie są pełne 14- i 16-segmentowe ASCII Czcionki 104-znakowe, szesnastkowa czcionka dla 7-segmentów wyświetlacze, układy wieloczęściowego obwodu skanującego, sterowniki anod i katod, i statyczną pamięć RAM, która przechowuje każdą cyfrę. Maksymalny Prąd segmentowy dla cyfr wyświetlacza jest ustawiany za pomocą pojedynczego zewnętrzny rezystor. Intensywność cyfr może być niezależna dostosowane za pomocą 16-stopniowej wewnętrznej kontroli jasności cyfrowej. MAX6954 zawiera tryb wyłączania o niskiej mocy, rejestr limitu skanowania, który pozwala użytkownikowi wyświetlić z 1 do 16 cyfr, migające segmenty (synchronizowane między wieloma sterowniki, jeśli jest to pożądane) i tryb testowy, który wymusza wszystkie Diody LED włączone. Sterowniki LED mają ograniczoną prędkość obrotową, aby zmniejszyć EMI.
