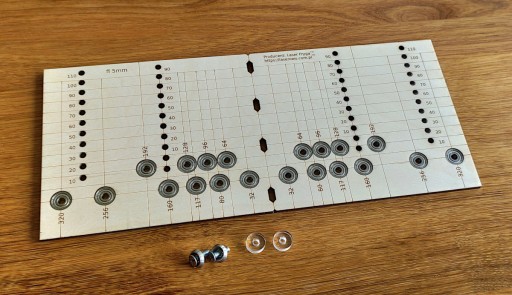

Шаблон для сверления отверстий под ручки - v2

Szablon służący do pionowego nawiercania otworów pod uchwyty meblowe - v2.

Pozwala na nawiercanie we frontach meblowych otworów pod uchwyty. Lekka konstrukcja, pozycjonowanie na wkręcane tulejki oraz łożyska w otworach zapewniają komfort pracy oraz wysoką trwałość szablonu.

Możliwość nawiercania aż dziewięciu rozstawów uchwytów.

Wymiary szablonu 350x155mm, rozstaw otworów 32, 64, 80, 96, 117, 128, 160, 192, 256, 320mm,

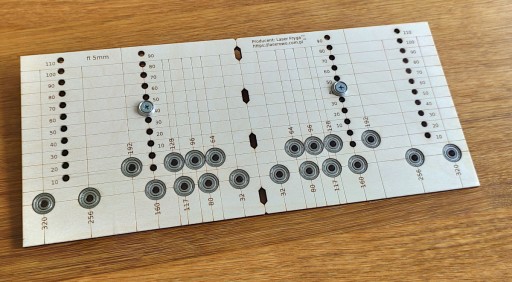

Wkręcane tulejki pozwalają na dokładną i szybką regulację dystansu od krawędzi frontu.

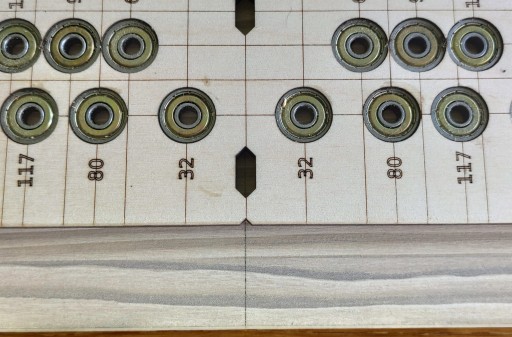

Szczerbinki na krawędziach szablonu oraz wycięcia w środku ułatwiają pozycjonowanie do środka frontu.

Użycie szablonu - krótka wersja filmu instruktażowego: https://youtu.be/zx2yCKM9sA4

Użycie szablonu - pełna wersja filmu instruktażowego: https://youtu.be/9VqAYiHjDsM

Pokazuje jak używać zarówno górnego jak i dolnego rzędu otworów.

1. Wyznacz środek frontu

2. Narysuj linię

3. Zamocuj tulejki w odpowiednich otworach, określając odległość otworów od górnej krawędzi frontu

3. Przyłóż szablon do frontu. Dociśnij tak aby obydwa trzpienie oparły się o płytę i ustaw szczerbinki na linii.

4. Zdecyduj w jakiej odległości od krawędzi płyty chcesz przewiercić otwory, umieść trzpienie w odpowiednich otworach.

5. Sprawdź jaki rozstaw otworów potrzebujesz

6. Wywierć otwory i zamontuj uchwyt

W zestawie:

- Szablon - 1 szt,

- Tulejka - 1 szt,

Sklejka 6mm, w otworach łożyska fi 5mm, tulejka z plexi. Wymiary 350x155mm
