Плата параллельного блока питания Shunt Salas

Płytka PCB zasilacza równoległego Shunt Salas - symetryczny

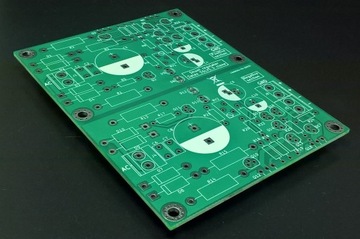

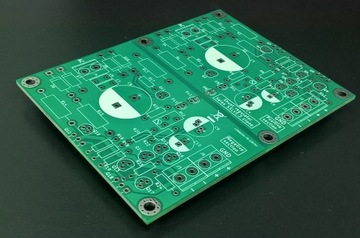

Płytka PCB bez elementów zasilacza linowego równoległego typu Shunt w aplikacji znanej jako Salas SSLV1.3 w układzie symetrycznym (napięcie dodatnie i napięcie ujemne). Zasilacz dedykowany jest do zasilania aplikacji audio.

Płytka została zaprojektowana dla aplikacji +/- 12V, ale można przystosować dla innych napięć wyjściowych.

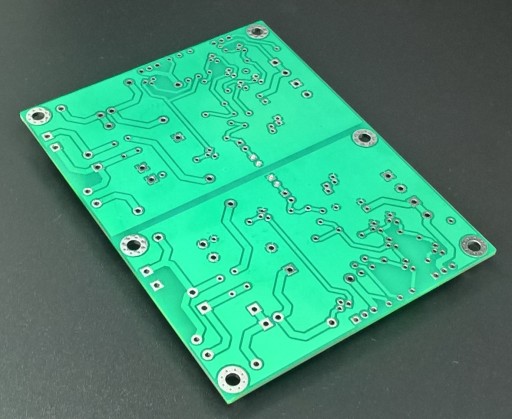

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 77x100 mm.

Tranzystory wymagają dobrego chłodzenia, zasilacze typu Shunt charakteryzuję się dużą ilością wydzielanego ciepła, ale właściwości szumowe są bardzo dobre.

Wszystkie elementy są tradycyjne (przewlekane), rezystory 0,6W lub większe.

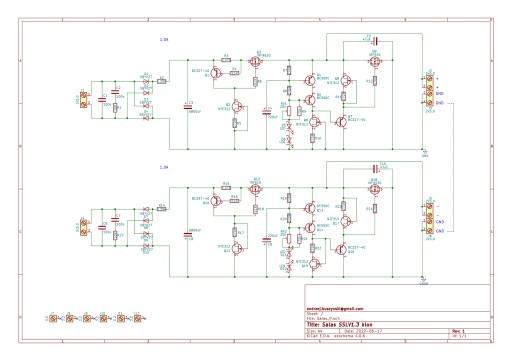

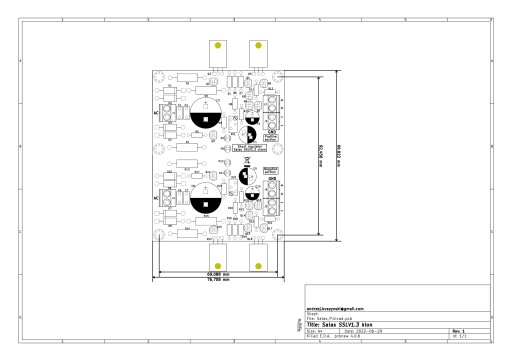

Załączam schemat i rysunek wymiarowy, listę materiałów – emai
