Концевые выключатели концевого упора CNC3018PRO

Товар

6 910  ₽
Концевые выключатели концевого упора CNC3018PRO

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
12850642990
Состояние
Новый
Marka
bez marki
Maksymalna moc
0 W
Model
1
Kod producenta
CNC3018

Описание

Prezentowane elementy umożliwią doposażenie urządzenia CNC 3018 PRO w wyłączniki krańcowe osi X Y Z.

W trakcie użytkowania maszyny i osiągnięcia końca zakresu danej osi, silnik nie zatrzyma się programowo co może spowodować uszkodzenie płyty sterującej i/lub silnika krokowego.

Wyłączniki pomogą uruchomić/wyzwolić na płycie sterującej urządzenia funkcję zatrzymania pracy w krańcowych pozycjach danej osi.

Elementy na których montowane są  wyłączniki krańcowe nie wymagają przeróbek, modyfikacji i zmian w urządzeniu.

Główne zalety:

Elementy osi Z posiadają regulacje w postaci “fasoli” wyłączników krańcowych

Wyzwalacz “palce” osi Z posiadają regulacje wysokości

Obudowy wyłączników krańcowych osi X i Y są montowane na profilach aluminiowych konstrukcji maszyny- MONTAŻ NIE ZMNIEJSZA OBSZARU ROBOCZEGO MASZYNY

Obudowy wyłączników krańcowych osi X i Y umożliwiają regulacje w rowku profilu alum. - dzięki temu możemy dostosować konkretne miejsce niezbędne do zatrzymania osi w celu uniknięcia kolizji

Obudowy wyłączników krańcowych osi X i Y posiadają wycięcie kwadratowe na przewód oraz wycięcie kwadratowe na tylnej ściance umożliwiające “wyciśnięcie” wyłącznika krańcowego po jego wciśnięciu w obudowę

Zestaw zawiera wszystkie śruby, nakrętki do montażu oraz przewody umożliwiające podłączenie w płycie sterującej ( 3 x przewód o długości zakończony wtyczką żeńska 2 pin raster złącza 2,54 + przewód 2 lub 3 lub 4 żyłowy (w zależności od dostępności magazynowych) służący do połączenia ze sobą wyłączników równolegle.

Zestaw składa się z:

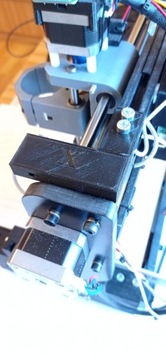

Wyłączników krańcowych na oś Z (2 szt) – montaż poprzez umiejscowienie elementu w standardowym korpusie silnika i przykręcenie przy pomocy dwóch śrub ( śruby i nakrętki w zestawie). Krańcówki mają możliwość nieznacznej regulacji wysokości ,a wyzwalacz na korpusie posiada dwa „palce/ wyzwalacze” jeden z nich jest dłuższy od drugiego o 5 mm. Na wyzwalaczu znajduje się fasola regulacyjna. Zablokowanie pozycji odbywa się poprzez dokręcenie śrubą imbusową wyzwalacza w danej pozycji.

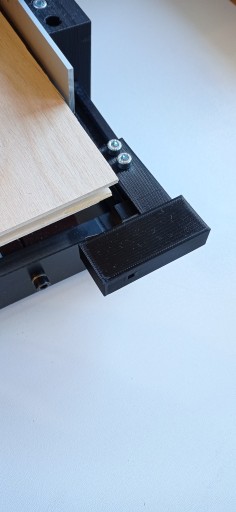

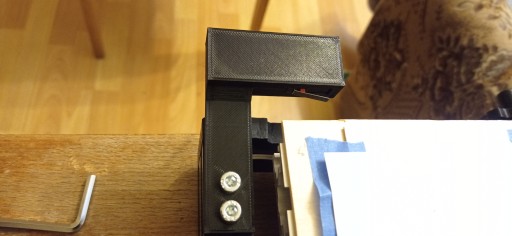

Wyłączników krańcowych na oś X i Y (po 2szt.)- kształt przypominający literę L,montowane są na profilach aluminiowych konstrukcji maszyny. Montaż na dwie śruby M5. Regulacja -przesuwając w rowku profilu i dostosowanie do najlepszej pozycji uniemożliwiającej kolizje osi. Po dokonaniu regulacji należy zablokować pozycję poprzez dokręcenie śrub. Krańcówki na oś X posiadają oznaczenie na obudowie (służy do identyfikacji na którą oś montować).

Ten zestaw jest do samodzielnego montażu do którego należy:

Połączenie ze sobą wyłączników krańcowych równolegle przewodem (do prawidłowych nóżek) następnie przylutowanie przewodów z wtyczką do prawidłowych nóżek na wyłącznikach krańcowych oraz ich montaż w elementach przeznaczonych na konkretną oś. Następnie należy kable doprowadzić do płyty GRBL i podłączyć w prawidłowy sposób i w miejscu odpowiadającym danej osi. Przewody należy zabezpieczyć przed uszkodzeniem i zaplątaniem w inne elementy. Kable można umieścić w rowkach profili aluminiowych przy pomocy wypełniaczy – w zestawie 6 szt. o długości 50mm.

Wymiary:

obudowa krańcówki na oś X - długość /szerokość 65 mm, 2 x otwór fi 5 mm

obudowa krańcówki na oś Y - szerokość 55 mm długość 80 mm 2 x otwór fi 5 mm

Cena dotyczy  jednego kompletu: elementy z wyłącznikami krańcowymi na osie X,Y,Z z śrubami montażowymi i przewodami z wtyczką. Elementy wykonane w kolorze czarnym, wydruk wykonany jest w technologii druku 3D z materiału PLA ( max temp 45 stopni C).

Cena nie dotyczy elementów pozostałych będących na zdjęciach poglądowych zamieszczonych na aukcji oraz części urządzenia pokazujących zamontowane elementy.

Materiał PLA czarny - Druk 3D. Zdjęcia elementów zamieszczone na aukcji są poglądowe - wydruki mogą się różnić jakością między sobą. Materiał PLA to nie metal, element należy dokręcać “z wyczuciem”.

Wyłączniki krańcowe mogą się różnić od tych pokazanych na zdjęciach ( krótsza blaszka wyzwalająca) nie wpływa to na ich działanie.

Stan wizualny jak na zdjęciach. W przypadku potrzeby wykonania dodatkowych zdjęć lub pytań proszę o informację poprzez formularz "Pytanie do sprzedającego" lub na adres e-mail.

CNC3018PRO wyłączniki krańcowe end stop krańcówka
