Советская плата выпрямителя РЕСУРС-1 PECYPC-1

Płyta sterująca do Radzieckiego prostownika RESURS-1 (PECYPC-1) - współczesny zamiennik, wykonany na nowoczesnych europejskich podzespołach.

Poniżej przedstawiamy zdjęcia oryginalnej płytki stosowanej w tym prostowniku. Są to zdjęcia POGLĄDOWE, nie będące przedmiotem tej oferty. Umieszczone tutaj w celach orientacyjnych.

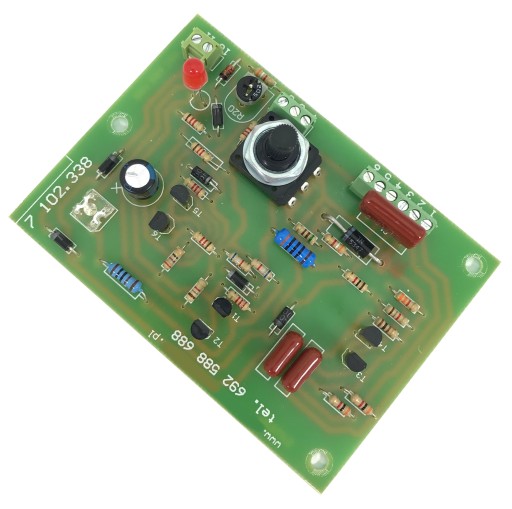

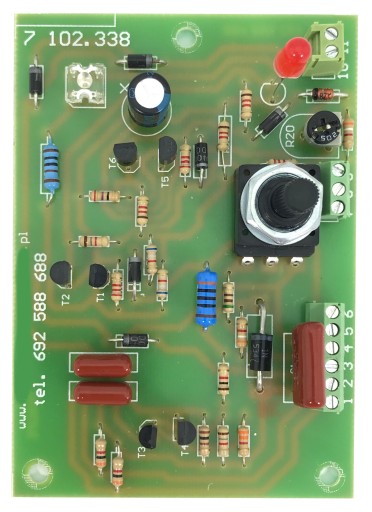

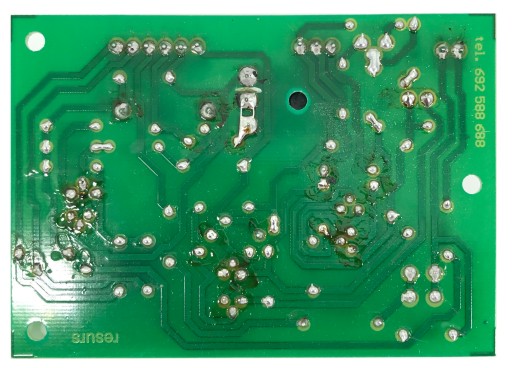

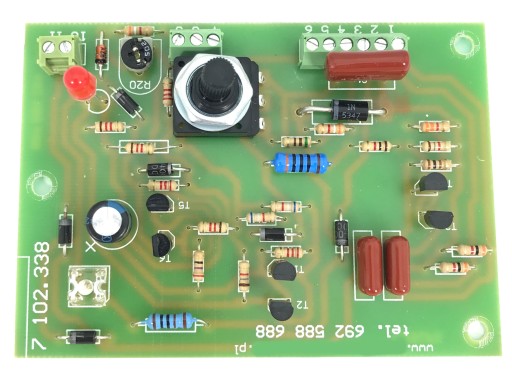

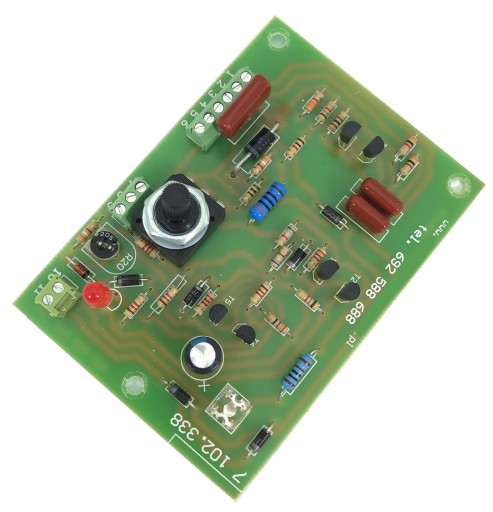

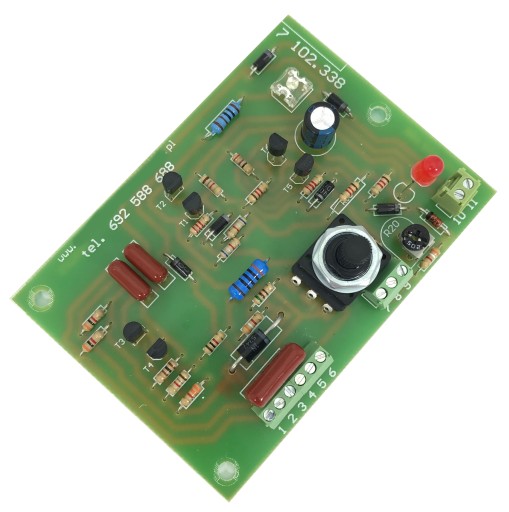

Przedmiotem oferty jest ZAMIENNIK wyżej pokazanych płyt - współczesne wykonanie, na nowoczesnych - ogólnodostępnych europejskich podzespołach (łatwo dostępne w przypadku awarii). Płytka będąca przedmiotem oferty pokazana jest na fotografiach poniżej i w dalszej części opisu.

Płytka stosowana jest w prostowniku pokazanym na fotografii obok (prostownik ten nie jest przedmiotem tej oferty).

Krótki opis działania prostownika, jego funkcje, obsługa...

Urządzenie w trybie automatycznym nie podaje prądu bez podłączonego akumulatora - więc jest odporne na zwarcie zacisków wyjściowych (po prostu nie podaje prądu), jest odporne również na odwrócenie biegunów (zamianę plusa z minusem) - wtedy również nic złego się nie stanie !

Standardowa praca to ładowanie AUTOMATYCZNE - wyjęta zworka automatyki na tylnej ściance.

W tym przypadku - po włączeniu pali się lampka "sieć" i nic więcej się nie dzieje - do czasu PRAWIDŁOWEGO podłączenia akumulatora. Wtedy rozpoczyna się ładowanie - prądem który nastawiamy potencjometrem - a odczytujemy na amperomierzu.

Układ nie posiada funkcji stabilizowania prądu - więc prąd ładowania będzie malał - wraz z postępem naładowania baterii, wzrośnie przy zwiększeniu obciążenia.

Układ posiada funkcję wyłączenia po naładowaniu. Po przekroczeniu napięcia jakie ustawiamy wewnętrznym potencjometrem - zapala się czerwony LED "ładowanie ukończone" - i urządzenie przechodzi w tryb czuwania. Nie rozpocznie ładowania do momentu kiedy odłączymy akumulator i podłączymy go ponownie - lub gdy wyłączymy i ponowie włączymy urządzenie do sieci.

Widoczna na fotografii obok "zworka automatyki" (lewa strona na górze) - umożliwia włączenie układów zabezpieczających - wtedy prostownik pracuje jak "regulowany zasilacz" - czyli na zaciskach wyjściowych cały czas mamy prąd - da się zrobić zwarcie (na co trzeba oczywiście uważać), zamiana biegunów akumulatora skończy się spaleniem bezpiecznika, układ nie wyłączy się po naładowaniu akumulatora (dostarcza prąd cały czas) - ALE - można dzięki temu - w razie potrzeby - zasilać np żarówki, silnik, grzałkę itp, co potrzebujemy.

Fotografia obok przedstawia płytkę zamontowaną w urządzeniu.

Należy nieco podszlifować jej fragment - tak aby zmieściła się listwa trzymająca ścianki boczne w jednym miejscu.

Fragment ten zaznaczony jest białą ramką na płytce.

Płytka posiada już wlutowany nowy potencjometr dobrej klasy. Należy powiększyć otwór w plastikowej obudowie - tak aby gwint potencjometru zmieścił się w płycie czołowej. Następnie przkręcamy go nakrętką, płytę przykręcamy tymi samymi wkrętami którymi była przykręcona stara płytka.

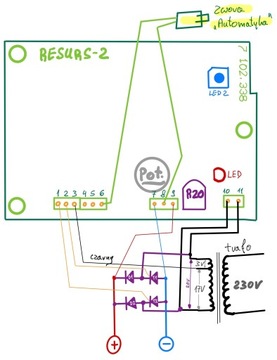

Złącza do przewodów rozmieszczone są tak samo jak na starej płytce. Przewody należy po kolei - podłączyć do nowej płytki.

W miejsce żarówki zamontowano diodę LED sygnalizującą włączenie do sieci.

Potencjometr R20 służy do ustawienia napięcia - po przekroczeniu którego układ zakończy ładowanie.
