Мультишаблон Camar 807/801, Blum 48N0510, Scarpi 4

Multiszablon służący do dokładnego nawiercania otworów pod system Camar 807/801, Scarpi 4 oraz Blum 48N0510

Jednym szablonem nawiercisz otwory pod 4 popularne typy zawieszek. Szablon jest dwustronny dzięki temu wystarczy go odpowiednio obrócić aby nawiercić otwory pod każdą z trzech zawieszek.

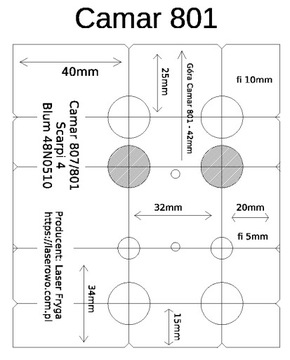

Rysunek pokazuje  które otwory nawiercać (zakreskowane) w zależności od typu zawieszki. Szablon jest dwustronny w związku z tym można uzyskać dystans od krawędzi 20 lub 40mm.

- Scarpi 4 - od boku 20 lub 40mm, od góry 34mm,

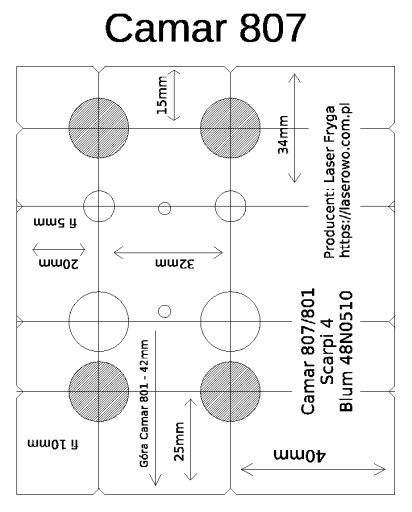

- Camar 807 - od boku 20 lub 40mm od góry 15mm,

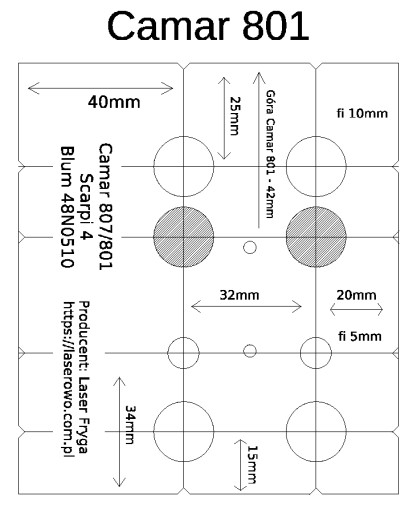

- Camar 801 - od boku 20 lub 40mm od góry 42mm,

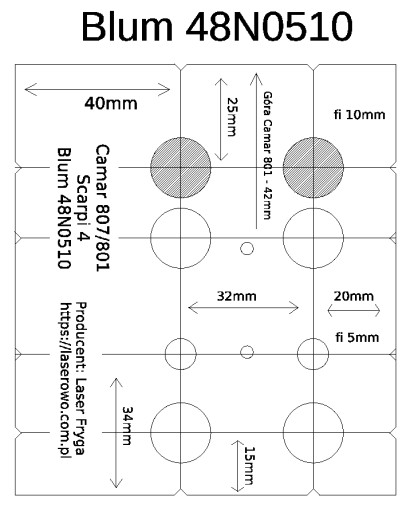

- Blum 48N0510 - od boku 20 lub 40mm, od góry 25mm.

Tulejki wykonane z utwardzanej do 50HRC stali narzędziowej (zamówienia od 16.05.2023)

Otwory na środku szablonu pozwalają na montaż szablonu za pomocą wkrętów do płyty meblowej. Zawieszka (Camar 807) po zamontowaniu zasłania otwory po wkrętach.
