Тиристорный регулятор для выпрямителя REG-PRO 2

Regulator tyrystorowy - automatyka do prostownika (RegPro2)

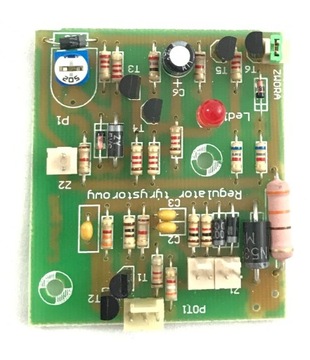

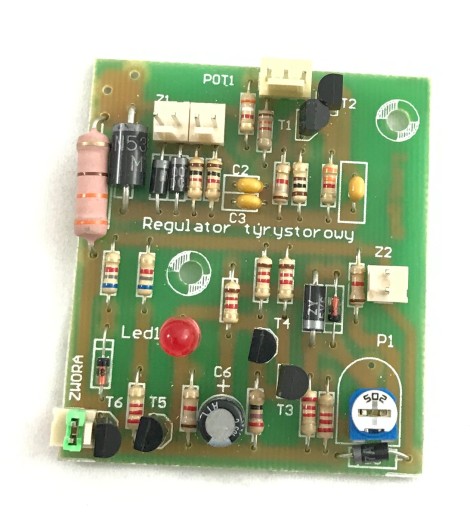

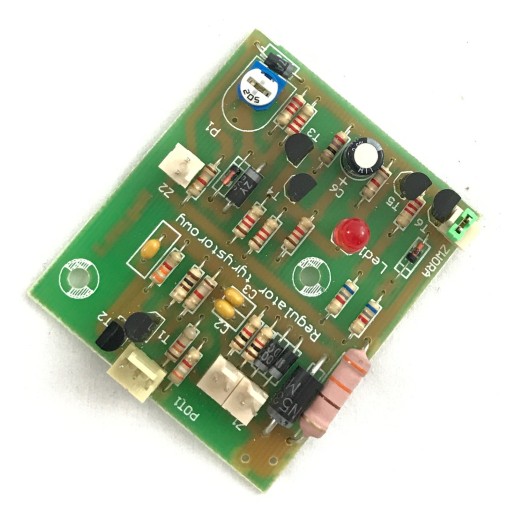

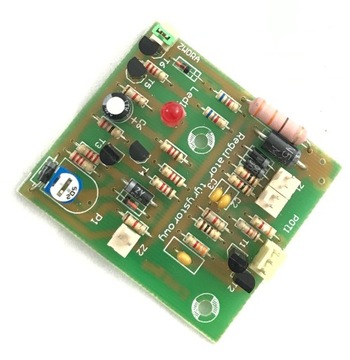

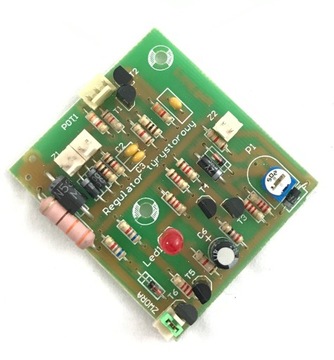

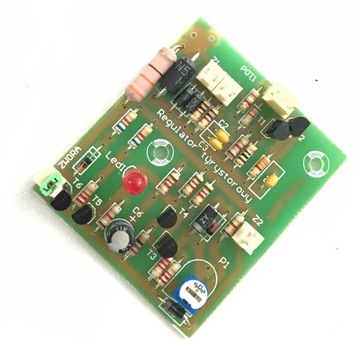

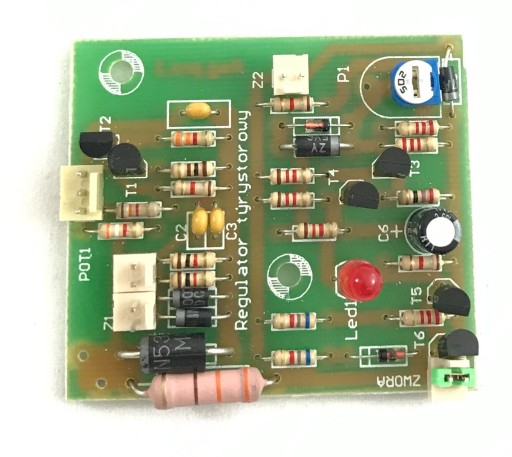

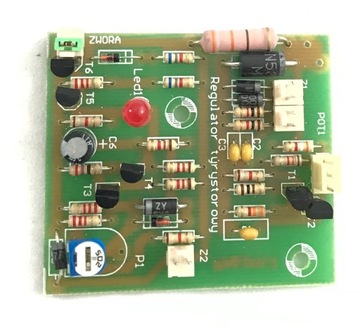

Jest to sterownik dwóch tyrystorów małej mocy. Układ różni się od swojego poprzednika (RegPro1) tym, że posiada funkcję automatycznego wyłączenia po naładowaniu. Potencjometrem na płytce należy wykalibrować napięcie po przekroczeniu którego układ wyłączy ładowanie. Układ działa "jednorazowo" - tzn. po przekroczeniu napięcia progowego, czyli naładowaniu akumulatora przechodzi w stan wyłączenia. Nie włączy się ponownie w przypadku spadku napięcia na akumulatorze. Nie może w związku z tym działać jako prostownik buforowy. Ponowne rozpoczęcie procesu ładowania będzie możliwe po odłączeniu i ponownym podłączeniu akumulatora, lub po wyłączeni i włączeniu urządzenia do sieci. Jeśli zastosujemy nowoczesne tyrystory z małym prądem bramki, układ powinien wysterować nawet tyrystory 50A, w przypadku tyrystorów starego typu z dużym prądem bramki - układ raczej nie wysteruje tyrystorów o prądzie większym niż 25A, aczkolwiek można spróbować. Układ umożliwia płynna regulację prądu ładowania akumulatora. Do zbudowania prostownika potrzebny jest transformator o napięciu około 15-18V oraz mostek diodowo-tyrystorowy - 2 diody mocy i 2 tyrystory.

Tego typu mostek przystosowany do współpracy z tym sterownikiem również mamy w ofercie. W zestawie z płytką są złącza instrukcja i potencjometr.

Na aukcji nr 8940441973 wystawiam mostek diodowo - tyrystowory współpracujący z tym sterownikiem - przedstawiony na fotografii obok.
