Zestaw VFD dla CA80 do samodzielnego montażu. RCbus

Klon CA80.

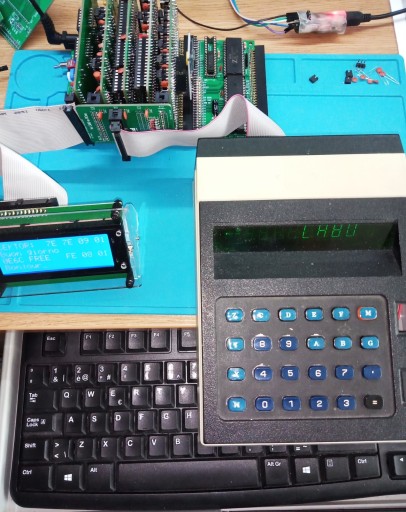

Zestaw umożliwia dostosowanie kalkulatora ELWRO 144 do współpracy z klonem lub oryginałem CA80 zarówno w starej, jak i nowej wersji. Oryginalną klawiaturę można przerobić zmieniając układ połączeń lub dokupić zestaw z innej aukcji.

Jest to zestaw elementów do samodzielnego montażu. Kalkulator ELWRO 144 należy dokupić - nie ma go w zestawie. Lampa VFD wraz ze wspornikami pasuje do płytki. Wyprowadzenia lampy są kruche, więc należy je delikatnie traktować. Przed wylutowaniem dobrze jest zaznaczyć pierwszy pin. Połączenia na PCB są rozmieszczone identycznie jak w kalkulatorze.

Zdjęcia przedstawiają kupowany przedmiot oraz zmontowany egzemplarz testowy. Kupujesz zestaw elementów i płytkę drukowaną.

W skład zestawu wchodzi płytka drukowana oraz elementy:

• 74LS06 3 szt.
• 74LS42
• Drabinki rezystorów 10k i 33k
• Rezystor 22R (żarzenie)
• Kondensatory odsprzęgające zasilanie
• Złącza: IDC26 oraz goldpin ZK, ZW i ZA.
• Przetwornica step up. (widoczna na zdjęciu poniżej).

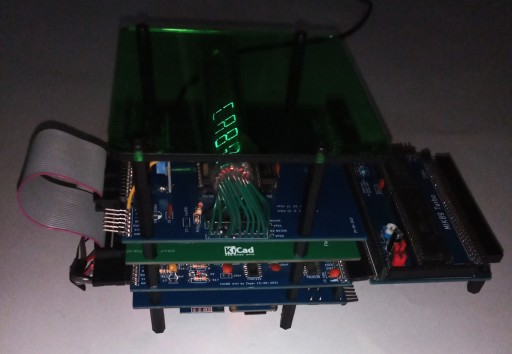

Zdjęcie obok przedstawia uruchomioną płytkę podłączoną do klona RCbus. (Taśmy IDC26 nie ma w zestawie). Lampa wraz z wspornikami pochodzi z kalkulatora ELWRO 144. (Nie ma ich w zestawie.) Przetwornica DC/DC (step up) wytwarza napięcie +25V. Należy ją wyregulować przed podłączeniem do płytki. Podwyższone napięcie jest niebezpieczne dla układów TTL oraz komputera, z którym będzie używany terminal, więc proszę zachować szczególną ostrożność w czasie montażu.

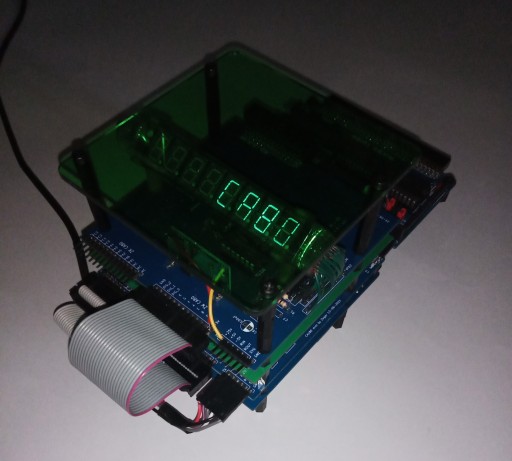

Otwory montażowe pasują do modułów CA80-mini, więc możliwy jest również montaż "na kanapkę". Zamiast połączeń taśmą lub przewodami można wlutować odpowiednie złącza "Gold Pin", które połączą płytki.

Dokumentacja.

Więcej szczegółów na:

1. https://klonca80.blogspot.com/2022/09/wyswietlacz-elwro-144-dla-ca80.html#more
2. https://github.com/ZegarNotAvailable/CA80-na-RC2014
