Elektroniczny przekaźnik impulsowy EPI-1

Elektroniczny przekaźnik impulsowy EPI-1 służy do sterowania pracą zaworów bistabilnych EV228BW Danfoss.

EV228BW to elektrozawory tzw. bistabilne. W przeciwieństwie do standardowych modeli,

nie zużywają energii na podtrzymanie stanu otwarcia lub zamknięcia. Sterowane są impulsem

napięcia 12V d.c. lub 24V d.c., a otwarcie i zamknięcie następuje poprzez zmianę biegunowości.

System elektronicznego przekaźnika bistabilnego i zaworu elektromagnetycznego to oszczędność energii. Dodatkowo nie osadza się tak kamień z wody na elementach zaworu jak to ma miejsce w standardowych zaworach elektromagnetycznych, które się grzeją.

Zawory elektromagnetyczne tego typu mają moc ok. 15W. Stosując zawór bistabilny + przekaźnik impulsowy roczne oszczędności energii mogą wynosić nawet ponad 100zł.

EV228BW to seria uniwersalnych 2/2-drożnych

bistabilnych zaworów elektromagnetycznych

sterowanych impulsem.

W przeciwieństwie do standardowych zaworów,

EV228BW aby zmienić stan z zamkniętego na

otwarty lub odwrotnie wymagają krótkiego

(min. 50ms) impulsu napięcia o określonej

biegunowości.

Korpus zaworów wykonany z ECO mosiądzu

niezawierającego ołowiu jest idealny do kontaktu

z wodą przeznaczoną do spożycia.

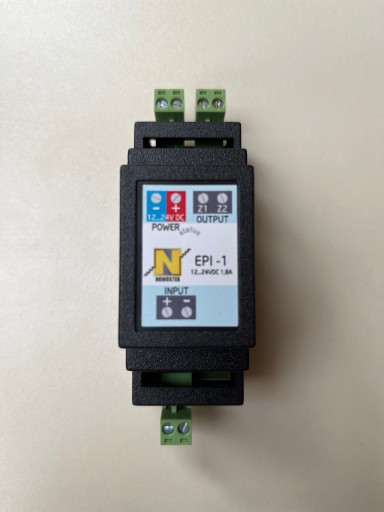

Sterownik posiada następujące zaciski:

• zaciski do podłączenia napięcia zasilającego 12 lub 24 VDC (POWER),
• zaciski wejściowe, sterujące pracą (INPUT)
• zaciski wyjściowe (Z1-Z2), służące do podłączenia cewki zaworu EV228BW (OUTPUT)

Zasada działania

Układ uruchamia się z opóźnieniem 0,5 sekundy po podaniu zasilania. Zmiana stanu na wyjściu Z1-Z2 następuje z opóźnieniem 0,5 sekundy po zmianie stanu na wejściu sterującym. Impuls na wyjście Z1-Z2 trwa 0,5 sekundy i jest powtarzany co godzinę.

Rabaty dla instalatorów.

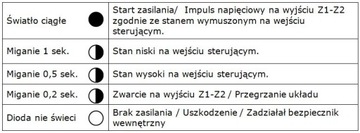

Dioda statusowa

O stanie układu informuje dioda widoczna przez górną pokrywę obudowy (pod napisem status):
