JAD K 3.18 EE.STA.SS теплообменник, сталь 321 HEXONIC

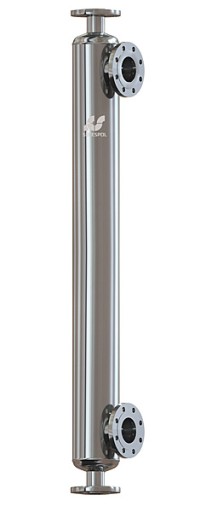

Wymiennik ciepła płaszczowo-rurowy typ JAD K 3.18 EE kod: 0113-0009 w całości ze stali nierdzewnej typ 321 , z wężownicą wykonaną z rur karbowanych firmy HEXONIC

Rurowe wymienniki ciepła typu JAD wykonane są ze stali nierdzewnej, charakteryzują się zwartą budową, prostym montażem, wysoką wydajnością oraz wyjątkową niezawodnością.

ZASTOSOWANIE:

- systemy grzewcze

- chłodnictwo

- wymiana ciepła w procesach przemysłowych

- przemysł chemiczny i spożywczy

BUDOWA:

Wymienniki JAD są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą helikoidalne, współosiowe wężownice ze zwiniętych przeciwbieżnie rur płaskich o średnicy Ø 8. Pakiet wężownicy jest zakończony dwoma ścianami sitowymi umieszczonymi pomiędzy cylindryczną częścią płaszcza a dnami elipsoidalnymi. Króćce przestrzeni rur umieszczone są w osi wymiennika. Pozostałe dwa króćce umieszczone pod kątem 90st do osi wymiennika służą do przyłączenia instalacji czynnika do przestrzeni płaszcza. Wymienniki stanowią nierozbieralną konstrukcję.

CHARAKTERYSTYKA TECHNICZNA:

Max. temp.: 165 deg.C

Max. ciśnienie: 16 bar

Powierzchnia wymiany ciepła  2,2 m2

Objętość strony rurek 4,0 l

Objętość strony płaszcza 5,0 l

Masa: 26 kg

Przyłącza kołnierzowe

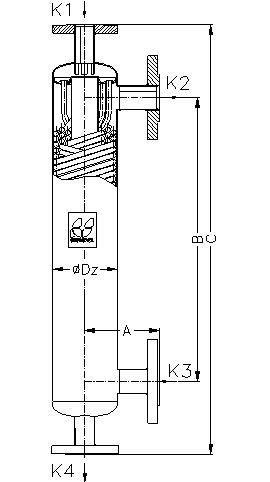

Wymiary przyłączy: (patrz zdjęcie - rys. tech.)

K1 (wlot czynnika grzewczego) i K4 (wylot czynnika grzewczego):  DN32 - stal nierdzewna typ 321

K3 (wlot czynnika ogrzewanego) i K2 (wylot czynnika ogrzewanego):  DN40 - stal nierdzewna typ 321

Wymiary wymiennika: (patrz zdjęcie - rys.tech.)

A:  114 mm

B:  1260 mm

C:  1604 mm

Dz:  102 mm

PRAWIDŁOWY WYBÓR WYMIENNIKA CIEPŁA JEST GWARANCJĄ OSZCZĘDNEJ EKSPLOATACJI
