Kompaktowa kamera termowizyjna

HIKMICRO E03

Kamera termowizyjna HIKMICRO E03 wyposażona jest w zaawansowaną funkcję SuperIR Resolution, umożliwiającą uzyskanie bardzo wyraźnego obrazu termowizyjnego o rozdzielczości 240 x 240 pikseli. Dzięki możliwości bezdotykowego pomiaru temperatury w zakresie od -20°C do 350°C, jest idealna do monitorowania urządzeń elektrycznych, instalacji HVAC i konserwacji sprzętu mechanicznego. Funkcja odświeżania 20 Hz zapewnia płynny obraz w czasie rzeczywistym.

Dodatkowo, kamera E03 ma wbudowaną kamerę obrazu rzeczywistego, co ułatwia porównywanie danych termowizyjnych z rzeczywistymi warunkami otoczenia.

Jej płaska konstrukcja sprawia, że jest łatwa w przenoszeniu i wygodna w użytkowaniu.

Obok czujnika podczerwieni, kamera termowizyjna E03 posiada również wbudowany obiektyw rejestrujący obraz rzeczywisty, co pozwala na dostosowanie wyświetlanego widoku według preferencji użytkownika.

Dostępne są trzy tryby: widok termowizyjny (Termiczny), widok obrazu rzeczywistego (Wizualny) oraz tryb „fuzji” (Scalony), który umożliwia nakładanie obrazu termowizyjnego na obraz rzeczywisty.

Ułatwia to obserwację dodatkowych szczegółów na zdjęciu, takich jak krawędzie badanych obiektów.

Kamera jest wyposażona w zaawansowaną technologię poprawy jakości obrazu – funkcję SuperIR, która podczas oglądania obrazu na żywo zwiększa standardową rozdzielczość z 96 x 96 do 240 x 240 pikseli. Dzięki funkcji SuperIR obraz termowizyjny jest ostrzejszy i wyraźniejszy, co pozwala na dokładniejszą analizę i szybsze wykrywanie potencjalnych problemów. Dodatkowo, zwiększona rozdzielczość ułatwia identyfikację drobnych szczegółów, co jest kluczowe w wielu zastosowaniach przemysłowych i diagnostycznych.

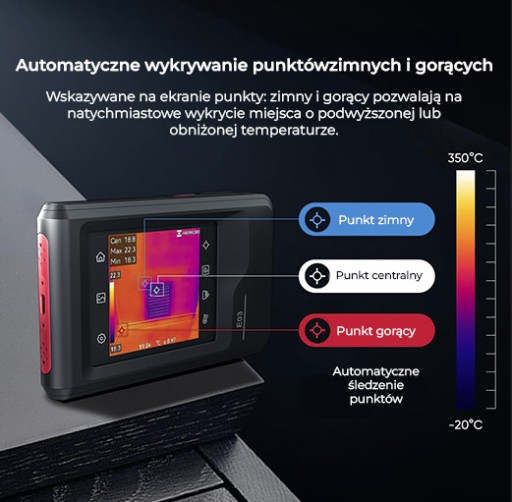

Kamera automatycznie mierzy temperaturę maksymalną, minimalną oraz w punkcie centralnym, co znacząco ułatwia natychmiastowe namierzenie tzw. Hot Spotów (miejsc o podwyższonej temperaturze) oraz Cold Spotów (miejsc o obniżonej temperaturze).

Dzięki tej funkcji użytkownik może szybko zidentyfikować anomalie temperaturowe, które mogą wskazywać na potencjalne usterki lub problemy w badanych obiektach. Automatyczne pomiary i oznaczanie ekstremalnych wartości temperatury przyspieszają proces diagnostyczny, pozwalając na szybszą reakcję i podjęcie odpowiednich działań.

Wysoka dokładność +/- 2 C i czułość termalna / NETD : < 50 mK

Kamera termowizyjna cechuje się wysoką dokładnością pomiaru temperatury, wynoszącą ±2°C, co zapewnia precyzyjne wyniki i minimalizuje ryzyko błędów. Dodatkowo, dzięki wysokiej czułości termalnej (NETD < 50 mK), kamera jest w stanie wykrywać nawet najmniejsze różnice temperatur, co pozwala na szczegółową analizę i identyfikację niewielkich anomalii termicznych.

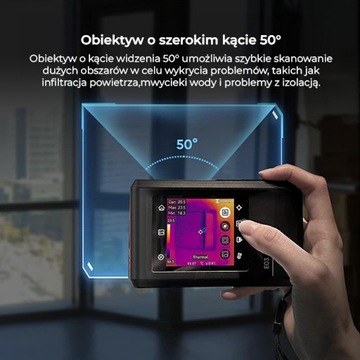

Szerokie pole widzenia kamery 50° × 50° umożliwia dokonywanie pomiarów całego badanego obiektu o dużych rozmiarach, np. rozdzielni elektrycznej, na jednym wyświetlanym obrazie. Jest to szczególnie przydatne w sytuacjach, gdy obiekt znajduje się w bliskiej odległości, co pozwala na kompleksową analizę i szybsze wykrywanie potencjalnych problemów bez potrzeby zmiany pozycji kamery

Szerokie pole widzenia kamery 50° × 50° umożliwia dokonywanie pomiarów całego badanego obiektu o dużych rozmiarach, np. rozdzielni elektrycznej, na jednym wyświetlanym obrazie. Jest to szczególnie przydatne w sytuacjach, gdy obiekt znajduje się w bliskiej odległości, co pozwala na kompleksową analizę i szybsze wykrywanie potencjalnych problemów bez potrzeby zmiany pozycji kamery

Ochrona przed upadkiem i wysoka szczelność. Solidna konstrukcja sprawia, że kamera jest odporna na upadki nawet z wysokości 2 metrów, a jej odporność na warunki atmosferyczne zgodna z normą IP54 umożliwia pracę w różnych warunkach pogodowych, także podczas opadów deszczu.

Wszystkie produkty Hikmicro standardowo objęte są 3-letnią gwarancją na kamerę oraz jej podzespoły. Detektor, będący najważniejszą częścią kamery, posiada aż 10-letnią gwarancję.

Dane techniczne

Czujnik termiczny

• Rozdzielczość czujnika IR: 96 x 96 (9 216 pikseli)
• Rozdzielczość SuperIR: 240 x 240 (57 600 pikseli)
• Wielkość piksela: 12 μm
• Zakres widmowy: 7.5 - 14 μm
• Zakres pomiarowy: -20...400 st.C
• Dokładność: ±2°C dla obiektów o temp. powyżej 0°C i w temp. otoczenia od 15 do 35°C
• Czułość termalna / NETD: < 50mK (@ 25 °C,F#=1.0)
• Ogniskowa: 1.35 mm
• FOV (pole widzenia): 50° × 50°
• Częstotliwość: 20 Hz
• Ostrość obrazu: Stała
• Min. odległość ustawiania ostrości: 10 cm

Czujnik optyczny

Rozdzielczość obrazu światła widzialnego: 640 x 480 px

Wyświetlacz

• Rozdzielczość: 320 x 240, 3.5’’ ekran dotykowy LCD
• Liczba palet kolorów: 6
• Tryby obrazu: Termiczny/Wizualny/Scalony
• Zoom cyfrowy: Ciągły od 1,0x do 4,0x

Pomiar i analiza

• Ustawienia wstępne: Punkt centralny, Punkt gorący, Punkt zimny
• Tryb i poziom zakresu: Automatyczny/Ręczny

Zapis obrazów

• Nośnik pamięci: Pamięć wbudowana (4 GB)
• Pamięć wbudowana (4 GB): 30 000 zdjęć i ok. 20 godzin wideo

System zasilania

• Typ akumulatorów: Akumulator litowo-jonowy
• Czas pracy akumulatora: 4 godziny ciągłej pracy
• Czas ładowania baterii: 2,5 godziny

Informacje ogólne

• Temperatura pracy: -10 °C...50 °C
• Temperatura przechowywania: -40 °C...60 °C
• Szczelność: IP54
• Wysokość w teście spadania: 2m
• Masa: ok. 218 g
• Wymiary: 138.45 x 85.2 x 23.65 mm

Wyposażenie

• Futerał
• Kamera termowizyjna Hikmicro H03
• Przewód usb, typ-C
• Instrukcja
• Certyfikat kalibracji producenta
