Sprzedam silnik krokowy Nema24 24HS39-3008D z enkoderem
Sprzedaje ponieważ wymieniam na mocniejszy.
Wszystko sprawne

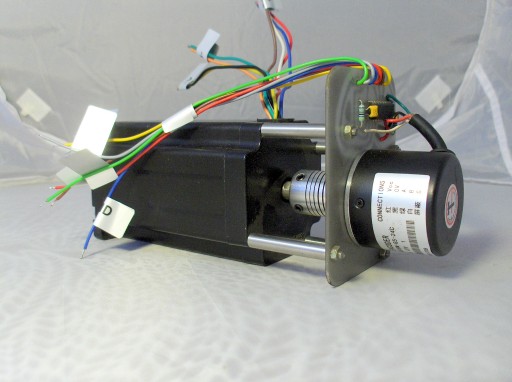

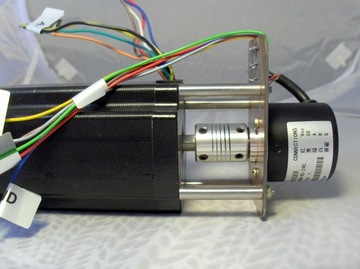

Na drugiej osi silnika zamontowany został enkoder o rozdzielczości 600 impulsów na obrót aby silnik mógł pracować w zamkniętej pętli.

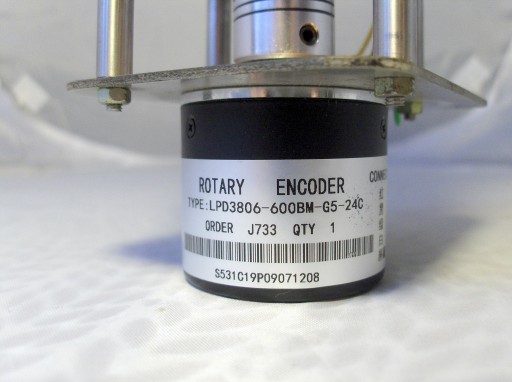

Zastosowany enkoder inkrementalny to: LPD3806-600BM-G5-24C
Sterowanie to sterownik HBS57
Wszystkie przewody zostały opisane zgodnie z opisem na sterowniku hbs57
W celu dopasowania enkodera do sygnałów sterownika zamontowany został układ drivera AM26LS310N
*****************************************************************************************************************************************************************
Jest to najmocniejszy silnik krokowy Nema 24, o kącie kroku 1,8 stopnia i rozmiarze 60x60x100mm. Posiada 8 przewodów, które mają trzy opcje podłączenia: Unipolarne lub Bipolarne (szeregowe) lub Bipolarne (równoległe), możesz wybrać dowolny typ. Na tylnym wale można zamontować enkoder, koło ręczne lub równoważne. Jej moment trzymania sięga 2,48Nm(351,3oz.in) przy połączeniu jednobiegunowym i 3.4Nm(481.48oz.in) przy połączeniu dwubiegunowym.
Specyfikacja elektryczna

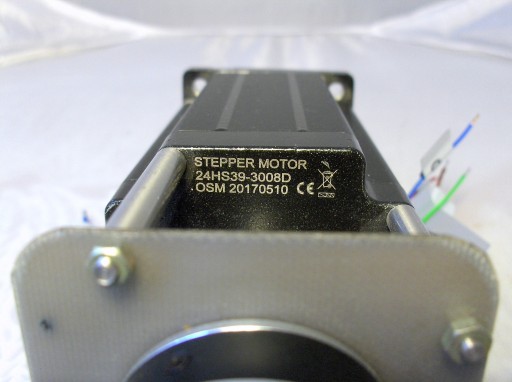

Numer części producenta: 24HS39-3008D
Typ silnika: jednobiegunowy/dwubiegunowy
Kąt kroku: 1,8 stopnia
Moment trzymania (dwubiegunowy): 3.4Nm(481.48oz.in)
Moment trzymania (jednobiegunowy): 2,48 Nm (351,3 uncji cala)
Prąd znamionowy (szeregowy bipolarny): 2A
Prąd znamionowy (dwubiegunowy równoległy): 4A
Prąd znamionowy (jednobiegunowy): 2,8A
Rezystancja fazowa (szereg bipolarny): 2,8 omów
Rezystancja fazowa (dwubiegunowa równoległa): 0,7 omów
Rezystancja fazowa (jednobiegunowa): 1,4ohm
Indukcyjność (serial bipolarny): 12,0 mH ± 20% (1 KHz)
Indukcyjność (bipolarna równoległa): 3,0 mH ± 20% (1 KHz)
Indukcyjność (jednobiegunowa): 3,0 mH ± 20% (1 KHz)
Specyfikacja fizyczna
Rozmiar ramy: 60x60mm
Długość ciała: 100mm

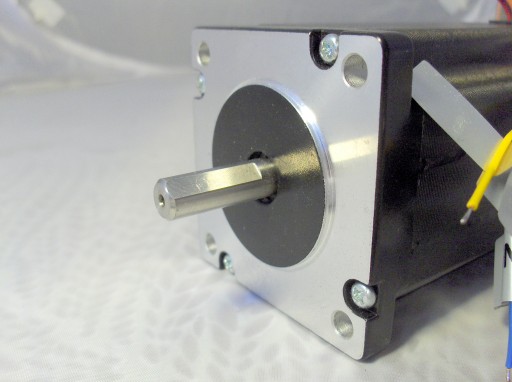

Średnica wału: Φ8,0 mm
Długość przedniego wału: 24mm
Długość tylnego wału: 13mm
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 8
Długość ołowiu: 400mm
Waga: 1,6 kg
