JAD X 9.88 FF.STA.CS HEXONIC теплообменник

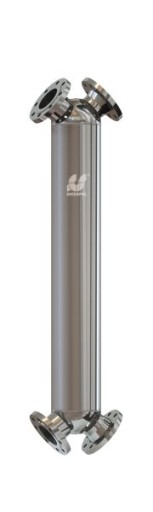

Wymiennik ciepła płaszczowo-rurowy typ JAD X 9.88 FF kod: 0105-0001  firmy HEXONIC

Rurowe wymienniki ciepła typu JAD wykonane są ze stali nierdzewnej, charakteryzują się zwartą budową, prostym montażem, wysoką wydajnością oraz wyjątkową niezawodnością.

W wymiennikach typu JAD X króćce ustawione są w kształcie litery X, dzięki czemu wymiennik charakteryzuje się niższymi stratami ciśnienia przy wysokich prędkościach przepływu. Jest on również bardziej odporny na erozję spowodowaną zanieczyszczeniami oraz charakteryzuje się wysoką odpornością na różnice parametrów płynów.

ZASTOSOWANIE:

- systemy grzewcze

- systemy parowe

- chłodnictwo

- wymiana ciepła w procesach przemysłowych

- przemysł chemiczny i spożywczy

BUDOWA:

Wymienniki JAD są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą helikoidalne współosiowe wężownice ze zwiniętych przeciwbieżnie rur o średnicy Ø 8. Pakiet wężownicy jest zakończony dwoma ścianami sitowymi umieszczonymi w króćcach głowicy. Pozostałe dwa króćce służą do przyłączenia instalacji czynnika do przestrzeni płaszcza. Wymienniki stanowią nierozbieralną konstrukcję.

CHARAKTERYSTYKA TECHNICZNA:

Max. temp.: 203 deg.C

Max. ciśnienie: 16 bar

Powierzchnia wymiany ciepła  10,7 m2

Objętość strony rurek  16,0l

Objętość strony płaszcza  29,0l

Masa:  84,2 kg

Przyłącza kołnierzowe

Wymiary przyłączy: (patrz zdjęcie - rys.tech.)

K1 (wlot czynnika grzewczego) i K4 (wylot czynnika grzewczego):  DN100

K3 (wlot czynnika ogrzewanego) i K2 (wylot czynnika ogrzewanego):  DN100

Wymiary wymiennika: (patrz zdjęcie - rys.tech.)

A:   253 mm

B:   1481 mm

C:   1645 mm

D:   390 mm

Dz: 219 mm

alfa:  100st

PRAWIDŁOWY WYBÓR WYMIENNIKA CIEPŁA JEST GWARANCJĄ OSZCZĘDNEJ EKSPLOATACJI
