ЦИФРОВОЙ UNIFONE LASKOMEX LM-8 С 1 ИНТЕРФОННОЙ ТРУБКОЙ

UNIFON CYFROWY Z DWOMA PRZYCISKAMI I TRZYSTOPNIOWĄ REGULACJĄ GŁOŚNOŚCI - LASKOMEX LM-8/W/1-6 BIAŁY

KOD PRODUCENTA: LM8/W/1-6 W

Opis przedmiotu:

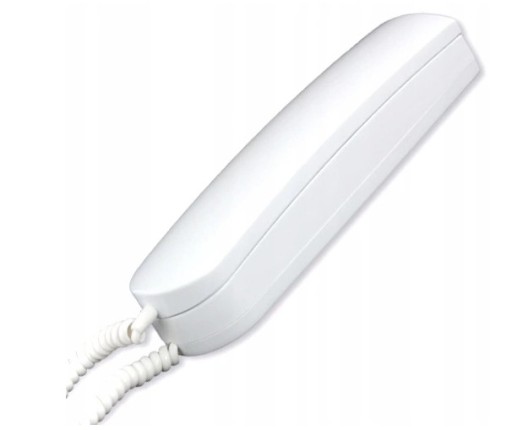

Unifon LM-8/W/1-6 przeznaczony jest do cyfrowych systemów domofonowych CD.

Posiada dodatkowy przycisk umożliwiający sterowanie urządzeniami takimi jak napędy bram wjazdowych, oświetlenie itp. Zalecane jest aby sterowanie odbywało się za pośrednictwem przekaźnika separującego obwód domofonu od obwodów sterujących zewnętrznymi urządzeniami. Przekaźnik należy zabezpieczyć przed przepięciami włączając równolegle do cewki przekaźnika diodą spolaryzowaną zaporowo.

Unifon pozwala na sterowanie urządzeniami zewnętrznymi niezależnie od tego, czy jest aktywny czy nie. Po usunięciu jumpera JP2 sterowanie będzie możliwe tylko w przypadku gdy unifon jest aktywny (po wywołaniu z bramy). W systemie wielowejściowym przycisk pozwala na obsługę jednego, z góry ustalonego napędu bramy wjazdowej.

Dane techniczne i właściwości:

• Producent: Laskomex
• Model: LM-8/W/1-6 W

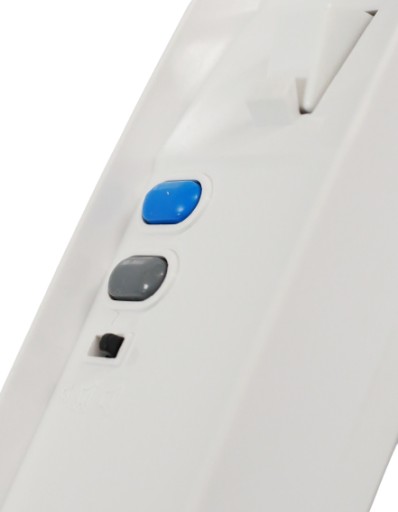

• Przyciski: 2 (otwarcia drzwi, bramy/oświetlenia)
• Obudowa: ABS
• Kolor: Biały
• Wymiary: 210 x 55 x 45mm.
• Waga: 230g.

* Intuicyjne ustawienie adresu unifonu przy pomocy zworek - suma cyfr założonych zworek powinna wskazywać numer mieszkania.

Trzystopniowa regulacja głośności

W LM-8 W/1-6 zastosowano trójpozycyjny regulator głośności:

• Cicho,
• Wyłącz
• Głośno,

Dodatkowy przycisk służący np. do sterowania bramą automatyczną

Zastosowanie:

• Unifon cyfrowy 2-żyłowy.
• Współpracuje z cyfrowymi systemami Laskomex (CD-2500, CD-3000) oraz innych firm takich jak MIWI URMET, Aco, Proel, Elfon, Slican, Rainmann.

Podczas montażu w pierwszej kolejności należy sprawdzić czy na przewodach podłączanych do unifonu znajduje się napięcie (około 6V DC). Jeśli tak, przewody należy podłączyć zgodnie z polaryzacją, czyli L+ do plusa i L- do minusa, a także ustawić odpowiedni adres na płytce za pomocą zworek (z reguły jest to adres mieszkania - suma cyfr przy "goldpinach" w sumie powinna dawać numer mieszkania).
