2-ПРОВОДНОЙ ДОМОФОН MIWI URMET 1122/31

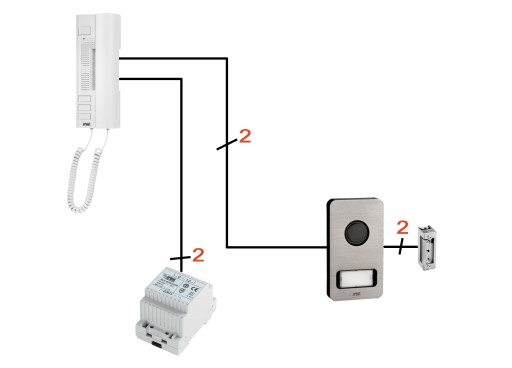

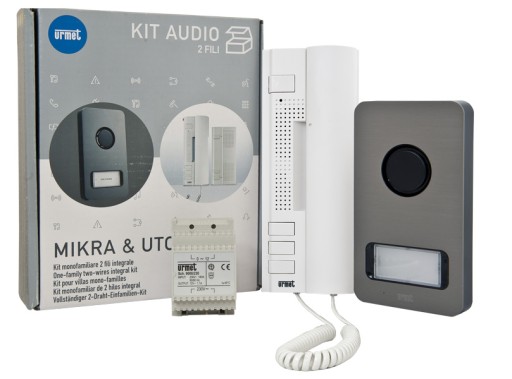

Zestaw domofonowy dwuprzewodowy jednorodzinny z panelem Mikra montowanym natynkowo oraz białym unifonem Utopia - Urmet 1122/31

W skład zestawu wchodzą:

• Unifon słuchawkowy UTOPIA nr ref. 1122/31-U - 1 szt.
• Panel MIKRA nr ref. 1122/31-P - 1 szt.
• Zasilacz na szynę DIN nr ref. 9000/230 - 1 szt.
• Instrukcja obsługi, montażu i instalacji

Charakterystyka zestawu:

Prawidłowo zamontowany i uruchomiony zestaw domofonowy umożliwia:

• Wywołanie unifonu (sygnał dźwiękowy) poprzez naciśnięcie przycisku znajdującego się na panelu umieszczonym na zewnątrz budynku,
• Rozmowę pomiędzy osobą znajdującą się na zewnątrz budynku, a osobą znajdującą się w budynku,
• Uruchomienie elektrozaczepu otwierającego drzwi (zasilanie 12VAC przez czas trzymania przycisku, nie wymaga elektrozaczepu z pamięcią)
• Sterowanie z poziomu unifonu przekaźnikiem w panelu (np. służącym do uruchamiania napędu bramy elektrycznej)

* Zestaw posiada także możliwość rozbudowy o dodatkowe unifony. Możesz je dokupić na innej naszej aukcji, znajdując ją na stronie naszego sklepu Allegro, wyszukując symbol "1129/52" :)

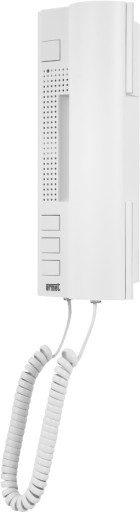

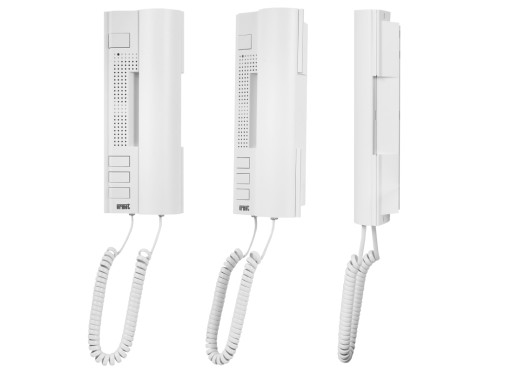

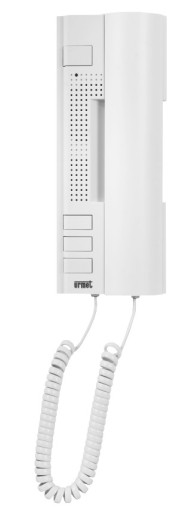

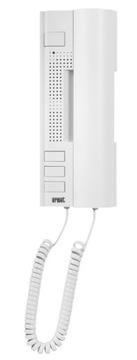

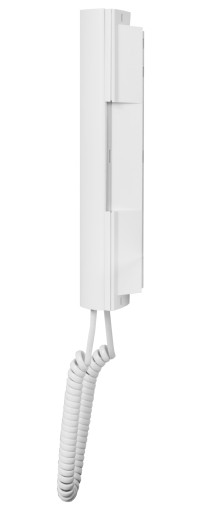

Unifon Utopia

Dane techniczne i właściwości:

• Producent: Urmet
• Model: 1122/31-U
• Linia stylistyczna: Utopia
• Kolor: Biały.
• Unikalny, nowoczesny, innowacyjny design.
• Przycisk otwarcia drzwi.
• Przycisk sterowania napędem bramy (bezpotencjałowy styk przekaźnika).
• Pełna regulacja sygnału wywołania.
• Możliwość zmiany rodzaju dzwonka.
• Wymiary (wys. x szer. gr.): 220 x 90 x 48 mm.
• Funkcja prowadzenia rozmów i otwarcia drzwi.
• Wysokiej jakości obudowa z tworzywa ABS.
• Sygnalizator LED.
• Ilość przycisków: 2
• Możliwość podłączenia wtórnika wywołania (np. celem podłączenia sygnalizatora optycznego lub dodatkowej syreny akustycznej) dostępnego na innej naszej aukcji (znajdziesz ją wyszukując nr ref. "788/22" na stronie naszego sklepu Allegro)

Panel Mikra

Właściwości i dane techniczne:

• Producent: Urmet
• Model: 1122/31-P
• Linia stylistyczna: Mikra
• Ilość przycisków wywołania: 1
• Idealny na słupki ogrodzeniowe
• Temperatura pracy: -10°C ÷ +50°C
• Wymiary (szer. x wys. x gł.): 99 x 185 x 20 mm
• Wymiary etykiety: 26 x 56mm
• Zasilanie: 12V AC
• Klasa szczelności: IP 44

Opis złącz i zacisków pod przewody:

• 12 - Dodatkowe zasilanie
• 1 - Styk 1 w unifonie
• 2 - Styk 2 w unifonie
• SE1 SE2 - Zasilanie elektrozaczepu (12VAC)
• AP1, AP1 - Przycisk lokalnego otwarcia elektrozaczepu
• AP2, AP2 - Przycisk sterowania przekaźnikiem
• C, NA - Przekaźnik ze stykiem normalnie otwartym

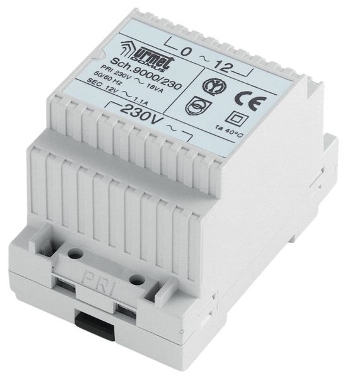

Zasilacz nr ref. 9000/230

Zasilacz dostarcza energię zasilającą do całego zestawu. Urządzenie przystosowane jest do montażu na ścianie lub na szynie DIN. Transformator należy zamontować w miejscu przewiewnym i suchym.

Dane techniczne:

• Napięcie zasilania: 230 V AC 50/60 Hz
• Moc: 18 VA
• Napięcie wyjściowe: 12 V AC
• Maksymalne obciążenie: 1,3 A
• Temperatura pracy: -5°C ÷ +45°C
• Zabezpieczenia: Wyłącznik termiczny PTC
• Wymiary (dł. x szer. gł.): 54 x 84 x 58 mm (3 DIN)

Opis zacisków pod przewody:

• ~0 zasilanie (sieć 230 Vac),
• ~230 zasilanie (sieć 230 Vac),
• ~12 napięcie wyjściowe 12 Vac,
• ~0 masa dla napięcia 12 Vac.

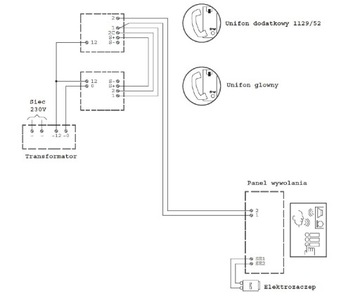

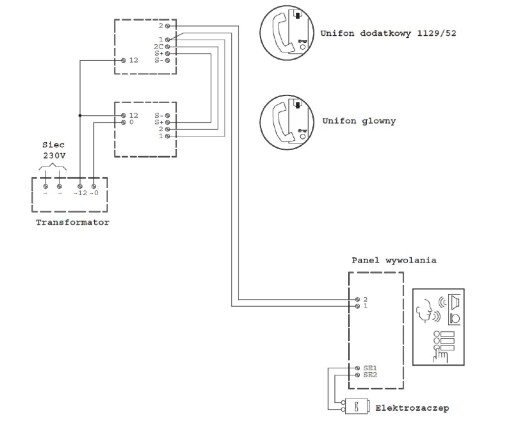

Podłączenie dodatkowego unifonu
