SET Лестничный контроллер WAVE LED smartLEDs S19-P +2 датчика движения + датчик

UWAGA: Przy składaniu zamówienia można podać inny kolor osłon czujników: szary, biały, brązowy lub czarny.

ZESTAW SCHODOWY

Sterownik schodowy typu FALA ŚWIETLNA smartLEDs S19-P (model PREMIUM)

+

2 schodowe optyczne czujniki odległości i ruchu smartLEDs ALFA 100cm 8-24V DC

do sterowania wielopunktowym oświetleniem LED 12V/24V DC schodów, ścieżek, podjazdów, parkingów

Liczba sterowanych lamp: 3-19

Kolor osłon czujników: czarny

Kolejne włączanie i gaszenie lamp - Prawdziwa, unikalna fala LED  z efektami płynności, płynięcia i rozmycia - nie znajdziecie takiej u innych na Allegro!

Inteligentny wyłącznik zmierzchowy z sondą światła

Konfigurator 19 parametrów sterownika (Bardzo duże możliwości dopasowania działania do potrzeb)

Wysokiej jakości cyfrowe czujniki optyczne zaprojektowane i przeznaczone specjalnie do zastosowań schodowych. Dobrze określony, regulowany zasięg i wąski kąt detekcji powodują, że, w odróżnieniu od czujników typu PIR, czujniki ALFA nie reagują na osoby przechodzące obok schodów.  Dostępne 2 tryby pracy (odległości i ruchu) gwarantują poprawność pracy czujników w różnych warunkach (schody otwarte, schody zamknięte). Jedyne takie czujniki na rynku.

Atrakcyjny rabat! Kupując zestaw, otrzymujesz atrakcyjny rabat w stosunku do zakupu sterownika i czujników na osobnych aukcjach.

Producent: APACHETA SMART SYSTEMS, Polska

Prawdziwa, unikalna fala świetlna LED - nie znajdziecie takiej u innych na Allegro

Jakość fali LED przesądza o jakości sterownika schodowego. Nasza fala LED, to znacznie więcej niż tylko zwykłe sekwencyjne zapalanie lamp.

Nasz sterownik realizuje prawdziwą, niezwykle efektowną falę LED, z  płynnością zapalania i gaszenia realizowaną dwustopniowo oraz umożliwia niespotykane u innych dopasowanie parametrów fali do preferencji użytkownika: Płynność (0-7), Czas zapalania (0s-24s), Czas świecenia (0s-240s), Czas gaszenia (0s-24s), Jasność świecenia, Typ kroku (przyspieszanie, zwalnianie lub ze stałym krokiem), Kierunek gaszenia (wstecz, zgodny).

Sekwencyjne zapalanie lamp  w tym sterowniku to  zapalanie kolejnych lamp, w stałych lub zmiennych odstępach czasowych, wynikających z parametrów: Czas zapalania i Liczba lamp oraz parametru Typ kroku

Pierwszy stopień płynności - polega na stopniowym  (płynnym) zapalaniu poszczególnych lamp z możliwością regulacji czasu rozjaśniania pojedynczej lampy przy pomocy parametru Płynność (0-7)

Drugi stopień płynności -  daje efekt płynięcia i rozmycia fali.   Przy odpowiednio dużej wartości parametru Płynność, kolejne lampy zaczynają się rozpalać, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności. Rozjaśnianie kolejnych lamp nakłada się w czasie, dając efekt rozmycia i płynięcia fali (czoło fali dopiero się rozpala, podczas gdy ogon świeci już mocniej). Cecha ta jest istotną różnicą w stosunku do innych sterowników na Allegro i przesądza o ostatecznym, niespotykanym u innych efekcie. Gaszenie przebiega podobnie.

Działanie

Zestaw jest przeznaczony do efektownego sterowania i automatyki oświetlenia LED schodów w instalacjach ze sterowaniem każdą lampą oddzielnie. Na działanie sterownika można wpływać poprzez zmianę parametrów konfiguracyjnych.

Sterownik pełni funkcję inteligentnego włącznika czasowego. W stanie czuwania lampy mogą być zgaszone lub delikatnie podświetlone. Pełne oświetlenie jest włączane automatycznie po wykryciu ruchu przez dowolny z czujników ALFA - kolejno, lampa po lampie w postaci efektownej fali świetlnej LED, zaczynając od dołu lub od góry, w zależności od tego z której został wykryty ruch. Jeśli ruch został wykryty i z dołu i z góry - lampy są zapalane z dwóch stron. Po określonym czasie świecenia lampy są kolejno gaszone lub przygaszane do ustawionej wartości podświetlenia, w kierunku zgodnym lub przeciwnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie/przygaszanie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie, bujanie itp.). W razie potrzeby świecenie można przedłużyć. W przypadku podłączenia załączonej sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy.

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 2A x 19
• Duża sterowana moc wyjściowa: 19 x 48W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie.

• Sterowanie: automatyczne  (przy pomocy 2 czujników ALFA). Może być też ręczne (dowolne łączniki bezpotencjałowe typu przycisk) lub mieszane.
• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu.
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe.

Najważniejsze funkcje:

• Funkcja podświetlenia w stanie czuwania po zmierzchu (w zakresie od 0-90% maksymalnej jasności - tylko lampy  ściemnialne
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja ściemniacza: ustawienie jasności w stanie aktywnym i czuwania (osobno dla lampy Master) - tylko lampy ściemnialne
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz domu.

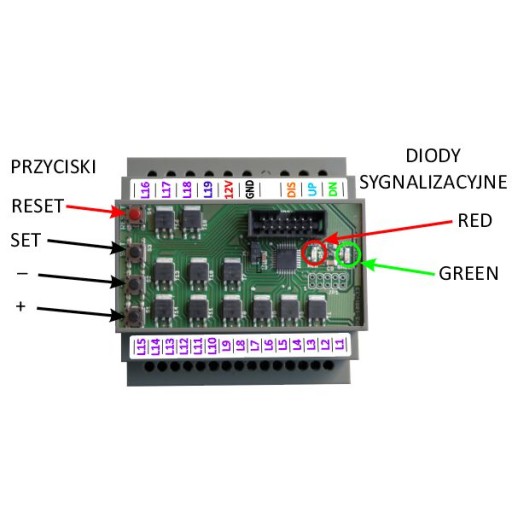

Dane techniczne sterownika

• Napięcie zasilania sterownika: 8-24 VDC
• Pobór mocy (typ.): 120 mW
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 2A x23
• Rodzaj obciążenia: diody LED
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła
• Temperatura pracy: -10°C - +45°C
• Wymiary: 8,8 cm x 9,0 cm x 6,5 cm
• Montaż: szyna DIN TH-35 (5 modułów)

Lampa Master (opcja)

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż pozostałych lamp

Ostrzeganie przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

19 parametrów konfiguracyjnych sterownika

Parametry instalacji:

1. Liczba lamp (3-23)
2. Lampa Master (brak, ściemnialna, nieściemnialna)
3. Poziom aktywny wejść (zero, jeden)
4. Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
5. Wydłużona filtracja wejść (NIE, TAK)

Parametry ściemniacza:

1. Jasność  (10%-100%)
2. Podświetlenie (0%-90%)
3. Jasność Master (10%-100%)
4. Podświetlenie Master (0%-100%)

Parametry fali świetlnej:

1. Płynność (0-7)
2. Czas zapalania (0s-24s)
3. Czas świecenia (0s-240s)
4. Czas gaszenia (0s-24s)
5. Typ kroku (zwalnia, stały, przyspiesza)
6. Kierunek gaszenia (wstecz, zgodny)

Parametry funkcji ostrzegania:

1. Liczba ostrzeżeń (0-7)
2. Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
3. Czas ostrzeżenia (0s-24s)
4. Czas oczekiwania (0s-24s)

Ustawianie wartości parametrów sterownika

Parametry konfiguracyjne sterownika mają wartości ustawione fabrycznie optymalnie dla większości zastosowań, ale zawsze możesz je zmienić i dopasować do własnych potrzeb przy pomocy wbudowanego konfiguratora (na zdjęciu obok).

Przykładowo:

• Jeśli masz mniej lamp niż 19, ustaw parametr Liczba lamp, tak aby odpowiadał rzeczywistej liczbie lamp/schodków.
• Jeśli zakupiłeś lampy nieściemnialne, ustaw parametr Płynność=0
• Jeśli chcesz, aby gaszenie wszystkich lamp było RÓWNOCZESNE, ustaw parametr Czas gaszenia na wartość równą 0.
• Jeśli chcesz wyłączyć podświetlenie w stanie spoczynku, wartość parametru Podświetlenie ustaw na wartość równą 0
• Jeśli lampy świecą za jasno, zmniejsz wartość parametru Jasność np. na wartość 70%
• Jeśli chcesz zmienić typ i liczbę ostrzeżeń przed zgaszeniem świateł lub wyłączyć ostrzeżenia - zmień odpowiednio wartości parametrów Typ ostrzeżeń i Liczba ostrzeżeń, itp.

Wartości parametrów ustawiane są precyzyjnie (cyfrowo). Skonfigurowany według Twoich potrzeb sterownik będzie działał dokładnie tak, jak lubisz.

Bezpłatna konfiguracja

Konfiguracja jest prosta, bezstresowa i dokładnie, krok po kroku, opisana w instrukcji, ale jeśli chcesz, możemy zrobić to bezpłatnie przed wysyłką według Twoich życzeń.

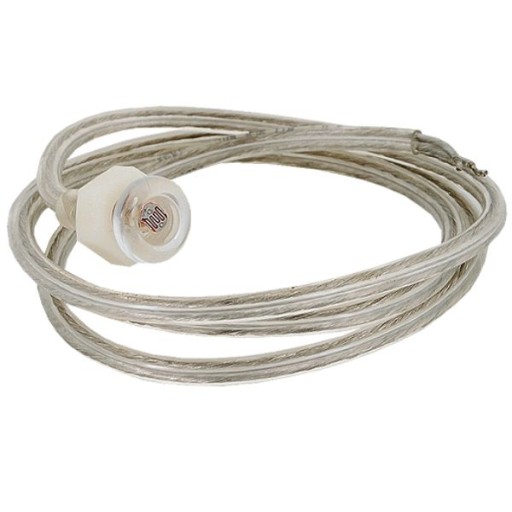

Wbudowany inteligentny wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny - nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec innych wyłączników zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.

ALFA smartLEDs

Schodowy czujnik odległości i ruchu 100cm 12V

Cyfrowy, aktywny czujnik optyczny dyfuzyjny, zaprojektowany i przeznaczony specjalnie do wykrywania obiektów lub ruchu na schodach, korytarzach, przejściach.

Wąski kąt detekcji, regulowany zasięg.

Czujnik jednoelementowy (nie jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik)

Dostępne 2 tryby pracy, umożliwiające prawidłowość działania niezależnie od typu i budowy schodów:

• Tryb czujnika  odległości (tryb podstawowy, idealny do schodów otwartych) - wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu
• Tryb czujnika ruchu (tryb dodatkowy, stosowany np. w przypadku schodów zamkniętych z białą ścianą naprzeciwko, odbijającą światło) - wykrycie ruchu obiektu następuje wskutek detekcji zmiany sygnału odbitego od obiektu

Mikroprocesorowa adaptacja do warunków pracy, eliminacja zakłóceń, mała wrażliwość na widzialne światło z otoczenia oraz promieniowanie podczerwone z innych źródeł

Może być stosowany do schodów o szerokości nawet 140 cm.

Rewelacyjny jako czujnik schodowy, jedyny taki na rynku!

Dane techniczne czujnika:

• Zasięg: regulowany, od 30cm do 100cm
• Kąt detekcji: 15°
• Napięcie zasilania: 8-24VDC (typowo 12V)
• Wyjście: NPN OC (aktywny stan niski), max. 30V 250mA
• Wymiary: średnica osłony 40mm, długość 25mm
• Pobór mocy: 0,12W Pobór prądu: 10mA
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III
• Rodzaj pracy: ciągła, wewnątrz pomieszczeń
• Kolor czujnika: biały, szary, brązowy, czarny

Łatwy montaż elektryczny czujnika

Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)

Różne sposoby montażu czujników

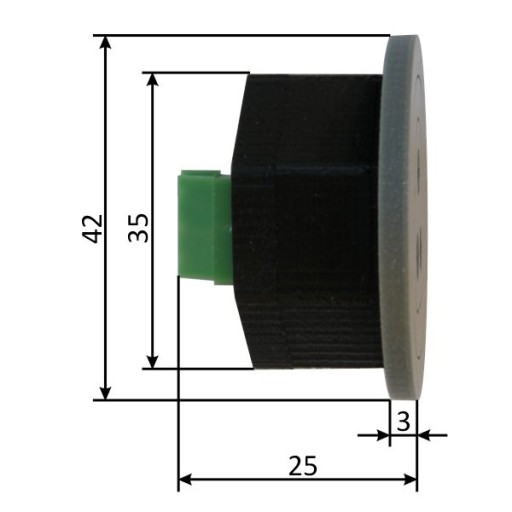

Niewielkie rozmiary czujników (średnica bez osłony 35mm, głębokość 25mm) umożliwiają dyskretny montaż.

• Montaż w słupku schodów w otworze o średnicy 35 mm.
• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji).

UWAGA: Zaleca się montaż czujników na wysokości 80cm

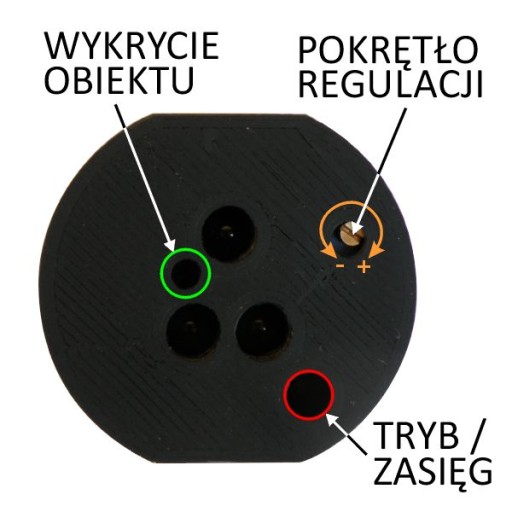

Wygodny dostęp do potencjometru i diod sygnalizacyjnych

z przodu czujnika, pod zdejmowaną osłoną

• Sygnalizacja ustawienia zasięgu: czerwona dioda LED
• Sygnalizacja wykrycia obiektu: zielona dioda LED
• Regulacja zasięgu - potencjometr wieloobrotowy
• Zmiana trybu działania: potencjometr wieloobrotowy i czerwona dioda LED

2 czujniki smartLEDs ALFA 12VDC 100cm

• Cyfrowy, aktywny czujnik optyczny odbiciowy
• 2 tryby pracy: odległości i ruchu
• Wąski kąt detekcji 10°-15°
• Zasięg 30-100cm, regulowany co około 10cm (nadaje się do schodów do 140 cm szerokości)
• Budowa jednoelementowa (nie jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik)
• Wygodny dostęp do potencjometru i diod sygnalizacyjnych (z przodu czujnika, pod zdejmowaną osłoną)
• Łatwy montaż elektryczny czujnika (listwa zaciskowa)

UWAGA: Przy składaniu zamówienia można podać inny kolor osłon czujników: szary, biały, brązowy lub czarny.

Dokładna dokumentacja oraz serwis

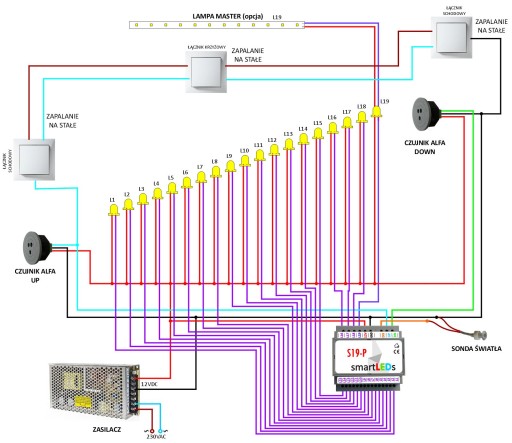

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników i czujników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

Opakowanie zawiera:

1. Sterownik schodowy S19-P z wbudowanym konfiguratorem i wyłącznikiem zmierzchowym
2. Sonda światła
3. 2 schodowe czujniki ruchu ALFA
4. Instrukcja użytkownika sterownika schodowego S19-P
5. Instrukcja użytkownika czujników ALFA
