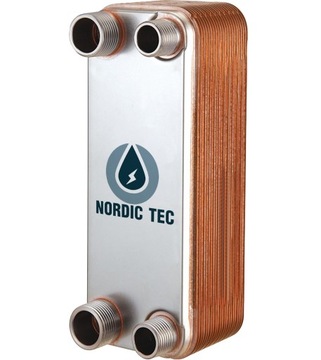

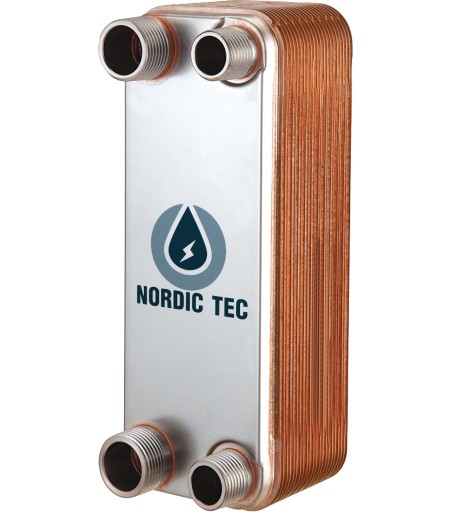

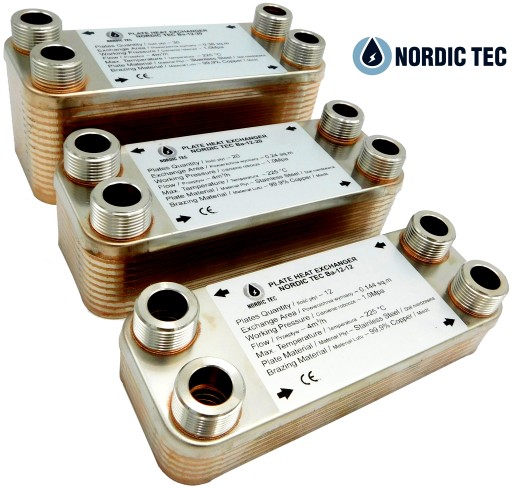

NORDIC TEC ТЕПЛООБМЕННИК 12-пластинчатый 3/4 5-15кВт

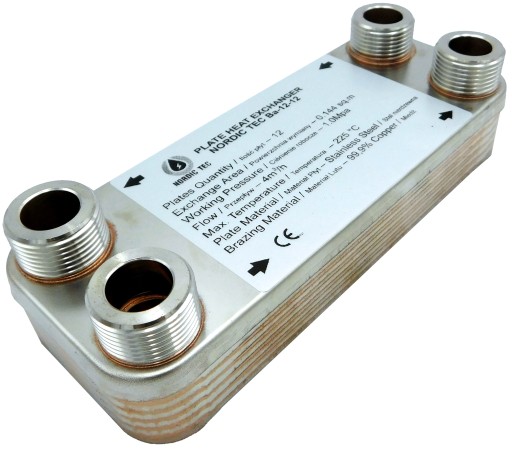

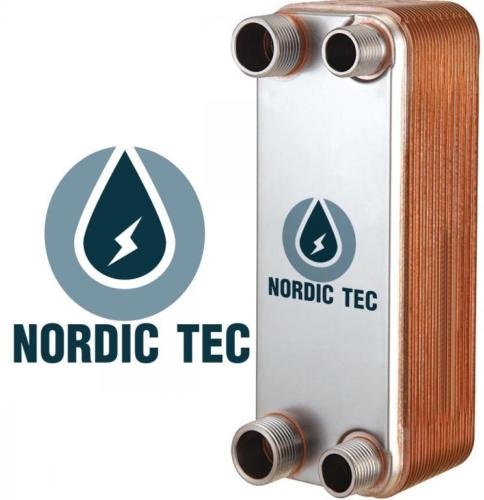

Wymiennik ciepła 12-płytowy Nordic Tec Ba-12-12

przyłącza 4x 3/4", 12 płyt

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Ilość płyt: 12 sztuk
• Grubość płyty: 0,3mm
• Typ płyty: karbowana
• Moc grzewcza - 5-15 kW  w zależności od temperatury zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Ze względu na mały rozmiar wymiennik Ba-12-12 w większości przypadków nie stosuje się do ogrzewania całych budynków lub obsługiwania urządzeń grzewczych w całości - a raczej stosowany jest np. do podłączania dodatkowych obiegów grzewczych, np. garaży, warsztatów lub dodatkowych pomieszczeń do już istniejących układów.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że pompy ciepła wymagają znacznie większych powierzchni wymiany).

Doboru wymiennika nie powinna dokonywać osoba bez kwalifikacji, wymiennik powinien być dobrany przez osobę mającą rozeznanie.

• Przyłącza: 4x 3/4", DN20
• Gwinty zewnętrzne
• Ciśnienie robocze - do 10 bar
• Ciśnienie testowe - 20 bar

Wartością wiążącą jest ciśnienie robocze - wymiennik na stałe nie powinien pracować powyżej 10 bar. Ciśnieniu testowemu wymiennik został poddany krótkotrwale w procesie testowania szczelności.

• Maksymalna temperatura pracy: do +230°C
• Przepływ - 4 m3/h (4000 l/h)
• Powierzchnia wymiany - 0,144 m2

Zaleca się by przy doborze wymiennika do kotłów grzewczych zastosować min. 0,25-0,30m2 na 10kW kotła.

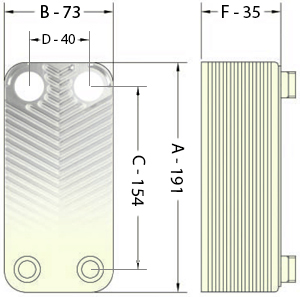

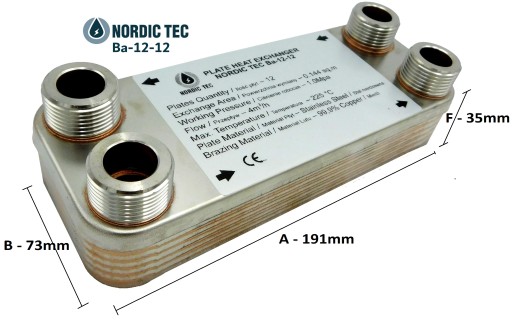

Wymiary wymiennika:

Długość (A) - 191 mm

Szerokość (B) - 73 mm

Grubość (F) - 35 mm

Rozstaw przyłączy (C) - 154 mm

Rozstaw przyłączy (D) - 40 mm

• Zdjęcia są grafikami poglądowymi, wymiennik może różnić się nieco od wizualizacji w zależności od modelu i ilości płyt.
• Sugerujemy kierować się wymiarami podanymi wraz z rysunkiem technicznym.

* Certyfikowany - CE, TÜV

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• Łatwość montażu i relatywnie prosta konstrukcja
• Łatwość ewentualnego czyszczenia
• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
