ТЕПЛООБМЕННИК 1 1/4' 20-пластинчатый NORDIC 45 кВт 5/4

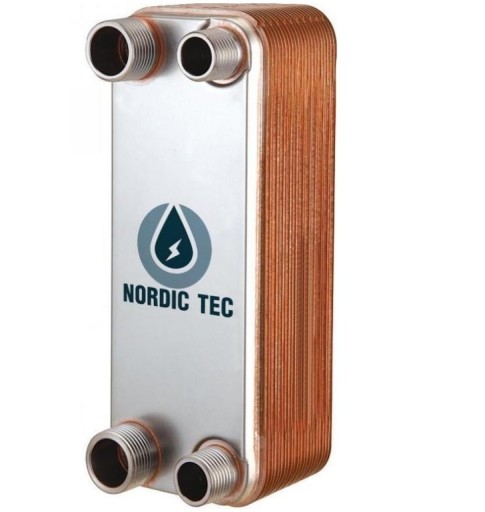

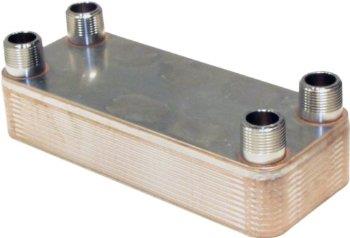

Wymiennik ciepła Nordic Tec Ba-27-20 1 1/4

przyłącza 4x 1 1/4", 20 płyt

Szczegóły techniczne - wymiennik 1 1/4" (5/4 cala)

- Stal nierdzewna 316L kwasoodporna, lutowana miedzią 99,9% Cu

- Moc grzewcza - do 45 kW

UWAGA - Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Z racji na stosunkowo małą powierzchnię płyt ten model wymiennika nie jest przeznaczony do pomp ciepła, a raczej do tradycyjnych urządzeń grzewczych typu kotły.

- Przyłącza: 4x 1 1/4"

- Ciśnienie robocze - do 30 bar

- Ciśnienie testowe - 45-60 bar

- Maksymalna temperatura pracy: do +230°C

- Przepływ - 12 m3/h

- Powierzchnia wymiany - 0,54 m2

* Certyfikowany - CE, TÜV

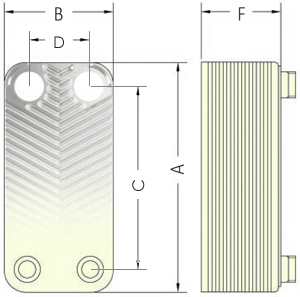

Wymiary:

Długość (A) - 286 mm

Szerokość (B) - 116 mm

Grubość (F) - 55 mm

Rozstaw przyłączy (C) - 234 mm

Rozstaw przyłączy (D) - 63 mm

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
