БЛОК ПИТАНИЯ ДЛЯ ИНТЕРКОМА URMET 19K1 DIN 4+N

Zasilacz domofonowy Urmet mod. 19K1

Dane techniczne:

• Producent: Urmet
• Nr ref. 19K1
• System: 4+n
• Montaż: szyna DIN
• Napięcie zasilania: 230 V AC 50/60 Hz
• Moc: 20VA
• Napięcie wtórne: 6 V DC / 0.11 A, 12 V AC / 1.2 A
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 1000mA
• Wymiary (dł. x szer. gł.) 7 modułów DIN 126 x 90 x 75 mm– bez osłony sieci, 126 x 96 x 75 mm – (z osłoną przewodów sieciowych)

Zasilacz z funkcją interkomu 19K1 należy do najnowszej generacji zasilaczy produkcji URMET Współpracuje z panelami K-STEEL oraz panelami z modułami rozmównymi nr ref. 1145/500 (Sinthesi), 1128/500 (Genya, Smyle, 725, Aura). Zasilacz ten umożliwia automatyczne przełączanie pomiędzy trybem domofonowym a interkomowym, dzięki czemu nie słychać rozmowy wewnętrznej przy panelu wywołania. Zasilacz posiada wbudowany triak, dzięki któremu obwód elektrozaczepu zamyka się na odcinku panel – zasilacz, co pozwala uniknąć spadku napięcia na linii zasilacz - unifon w trakcie otwarcia elektrozaczepu. Wbudowany dwutonowy generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów.

Oprócz zasilacza w tradycyjnym systemie domofonowym występują:

• panel domofonowy z odpowiednim typem modułu rozmównego oraz dowolną (wymaganą) liczbą przycisków wywołania
• unifony interkomowe z dodatkowymi przyciskami wywołania

Opis zacisków:

• ~12 wyjście napięcia zmiennego 12V podświetlenia przycisków panela oraz zasilania elektrozaczepu;
• ~0 zacisk zamykający obwody zacisków „Z” i „~12”;
• -0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• MP/SU zacisk do podłączenia głośnika unifonu oraz mikrofonu modułu rozmównego;
• GP zacisk do podłączenia głośnika w module rozmównym;
• G wyjście generatora wywołania do panela z przyciskami.
• T wyjście generatora wywołania do przycisków wywołania w unifonach. Obciążenie tego wejścia przełącza zasilacz w tryb pracy interkomowy
• LZ sterowanie włączeniem elektrozaczepu (załączenie przez zwarcie do masy);
• Z podłączenie elektrozaczepu (po załączeniu zwiera do „~12”);
• +6 stabilizowane napięcie +6V do zasilania modułów rozmównych 824/500, 5150/500;

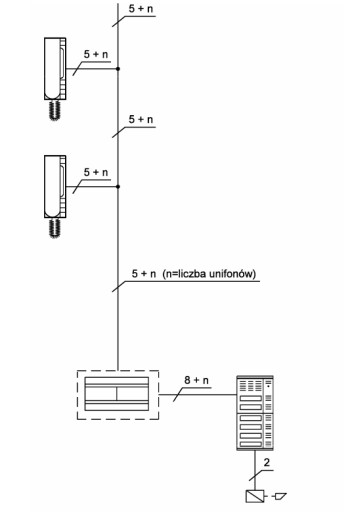

Schemat blokowy
