[MIRLEY][M019A] Блок питания аудиоусилителя - печатная плата

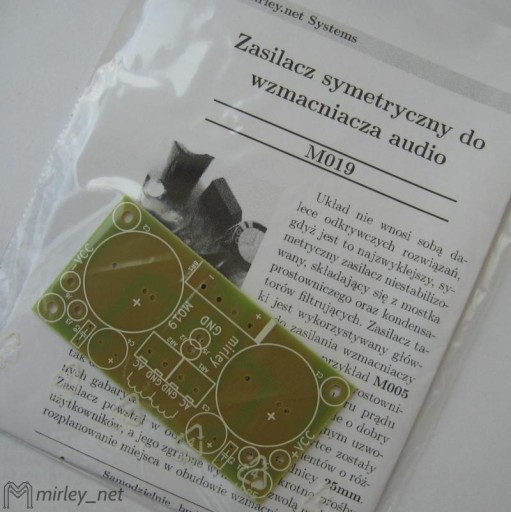

Przedmiotem aukcji jest zestaw M019A

Zasilacz do wzmacniacza audio - Płytka Drukowana

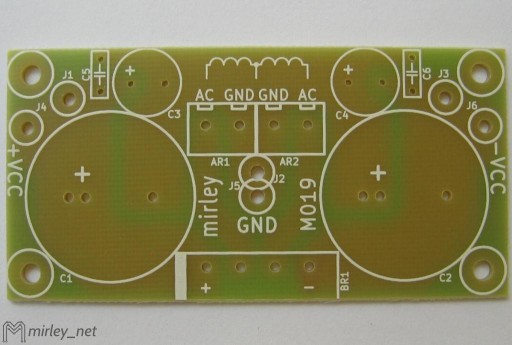

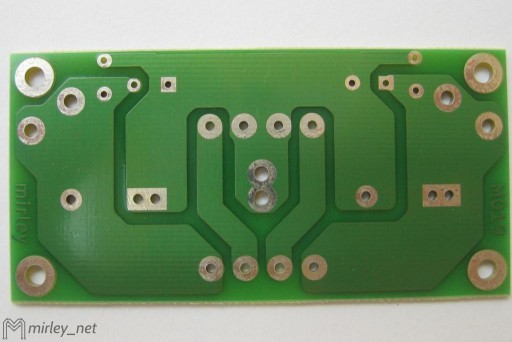

Płytka jednostronna, zielona soldermaska, wymiary około 76x38 mm.

Krótki Opis:

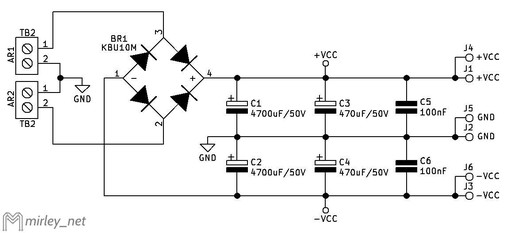

Układ nie wnosi sobą dalece odkrywczych rozwiązań, gdyż jest to najzwyklejszy, symetryczny zasilacz niestabilizowany, składający się z mostka prostowniczego oraz kondensatorów filtrujących. Zasilacz taki jest wykorzystywany głównie do zasilania wzmacniaczy audio, jak na przykład M005 czy M013. Mostek prostowniczy należy dobrać do przewidywanego poboru prądu wzmacniacza. Projekt trzeba uzupełnić jedynie o dobry transformator, najlepiej toroidalny z podwójnym uzwojeniem. Obudowy pod kondensatory na płytce zostały tak dobrane aby umożliwić wlutowanie elementów o różnych gabarytach, aż do maksymalnej średnicy 25mm. Zasilacz powstał w odpowiedzi na wielokrotne prośby użytkowników, a jego zgrabne wymiary pozwolą na lepsze rozplanowanie miejsca w obudowie wzmacniacza.

W skład zestawu wystawionego na tej aukcji wchodzą:

• 1x M019 Płytka zasilacza symetrycznego
