ДОМофон MIWI URMET 1122/441

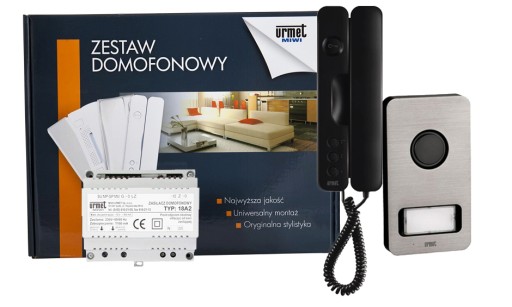

Zestaw domofonowy analogowy jednorodzinny z panelem MIKRA montowanym natynkowo oraz czarnym unifonem SIGNO - Urmet 1122/441

W skład zestawu wchodzą:

• Unifon SIGNO (czarny) nr ref. 1140/41 - 1szt
• Panel MIKRA nr ref. 1122/11 - 1szt (panel montowany jest natynkowo, do montażu podtynkowego wymagana jest dodatkowo ramka nr ref. 1122/50  - dostępna na innej naszej aukcji :)
• Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)
• Instrukcja obsługi, montażu i instalacji

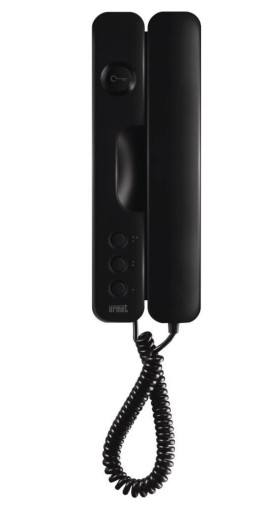

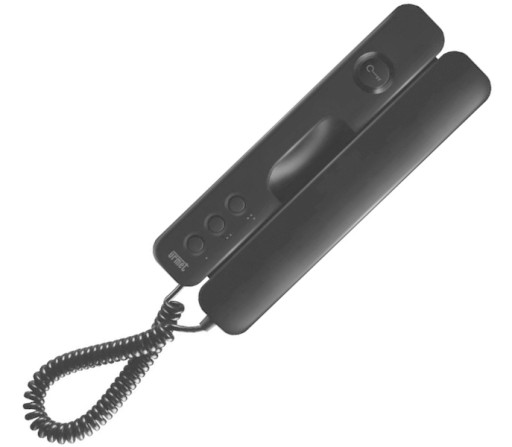

Unifon Signo

Właściwości:

• Niepowtarzalny, unikalny design
• Dedykowany do instalacji analogowej wieloprzewodowej (4, 5 lub 6-cio żyłowej).
• Funkcja prowadzenia rozmów i otwarcia drzwi.
• Możliwość montażu dedykowanego trójpozycyjnego regulatora sygnału wywołania (nr ref. 1140/53) dostępnego na innej naszej aukcji :)
• Obudowa wykonana z tworzywa ABS w kolorze czarnym.
• Przycisk otwarcia drzwi oraz 3 przyciski funkcyjne, które umożliwiają np. wywołanie innego unifonu, otwarcie dodatkowej bramy lub zapalenie światła na klatce schodowej.
• Posiada dodatkowy głośnik do sygnału wywołania.
• Prosta instalacja - nie wymaga użycia lutownicy.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1140/41
• Linia stylistyczna unifonu: Signo
• System: 4+N
• Ilość przycisków: 1+3
• Ilość przewodów: 5+3
• Kolor: Czarny
• Wymiary: 225 x 80 x 40 mm

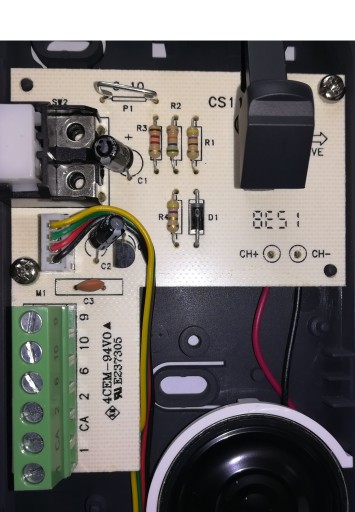

Opis zacisków:

• T1 wyjście 1 przycisku funkcyjnego
• G/T zacisk wspólny przycisków funkcyjnych
• CA wywołanie,
• 1 linia głośnika,
• 2 linia mikrofonu,
• 6, 10 masa,
• 9 linia elektrozaczepu

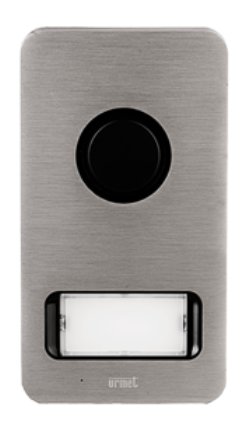

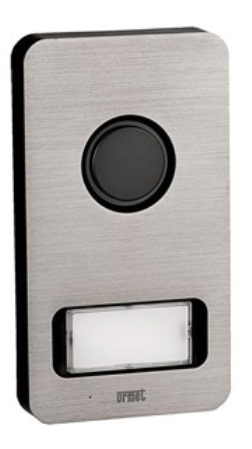

Panel Mikra

Właściwości:

• Producent: Urmet
• Nr ref. 1122/11
• Linia stylistyczna: Mikra
• System: 4+n
• Ilość przycisków wywołania: 2 (lewa oraz prawa strona etykiety)
• Idealny na słupki ogrodzeniowe
• Regulacja głośnika panela oraz czułości mikrofonu w panelu
• Panel umożliwia równoległe podłączenie jednego lub dwóch unifonów pod każdy przycisk wywołania.
• Materiał wykonania: aluminium (front)
• Minimalna rezystancja obciążenia generatora: ≥ 12.5 Ohm
• Temperatura pracy: -20°C÷+50°C
• Wymiary: 99 x 185 x 20mm, wymiar etykiety 26 x 56mm
• Szczelność: IP 44
• Montaż: natynkowy

Opis złącz i zacisków pod przewody:

• 441 „plus” wzmacniacza mikrofonu,
• MK „minus” wzmacniacza mikrofonu,
• GL, GL głośnik panela,
• ~0, ~12 podświetlenie panela.
• G „wspólny” zacisk przycisków,
• G1 przycisk wywołania nr 1,
• G2 przycisk wywołania nr 2

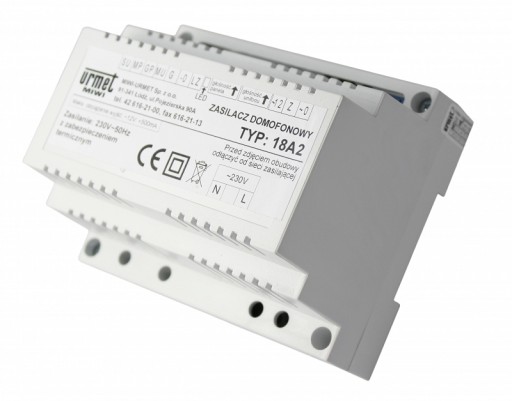

Zasilacz 18A2

Właściwości:

• Najnowsza generacja zasilaczy produkcji URMET
• Przystosowany do systemu 4+N
• Niezależna regulacja wzmocnienia głośnika i mikrofonu
• Uniwersalny montaż: bezpośrednio na ścianie lub na szynie DIN
• W zestawie dedykowana maskownica na przewody
• Wykonanie z tworzywa ABS
• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura)
• Obwód z triakiem do sterowania elektrozaczepem
• Wbudowany dwutonowy generator pozwalający na jednoczesne wywołanie jednego lub dwóch unifonów
• Wyposażony w osłonkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC
• ~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;
• ~0 masa dla napięcia 12 V AC;
• -0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym panela;
• MP zacisk do podłączenia mikrofonu modułu rozmównego panela;
• G wyjście generatora wywołania do panela z przyciskami;
• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);
• Z podłączenie elektrozaczepu.

SCHEMAT BLOKOWY:
