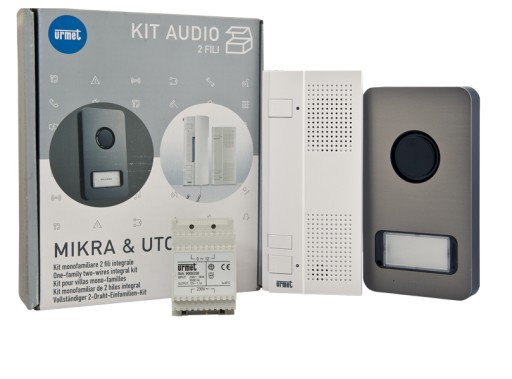

ИНТЕРФОННЫЙ КОМПЛЕКТ HANDS-FREE MIWI URMET 1122/61

Zestaw domofonowy dwuprzewodowy, jednorodzinny, głośnomówiący z panelem Mikra montowanym natynkowo oraz białym unifonem Utopia - Urmet 1122/61

W skład zestawu wchodzą:

• Unifon głośnomówiący UTOPIA nr ref. 1122/61-U - 1 szt.
• Panel MIKRA nr ref. 1122/61-P - 1 szt.
• Zasilacz na szynę DIN nr ref. 9000/230 - 1 szt.
• Instrukcja obsługi, montażu i instalacji

Charakterystyka zestawu:

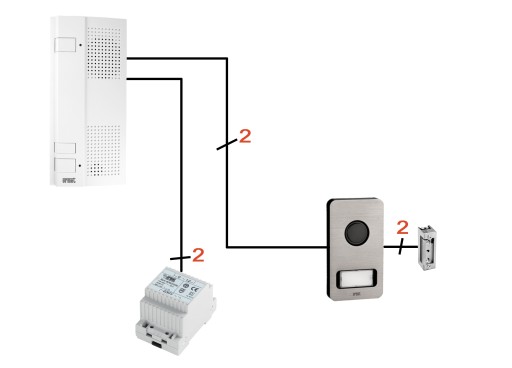

Prawidłowo zamontowany i uruchomiony zestaw domofonowy umożliwia:

• Wywołanie unifonu (sygnał dźwiękowy i optyczny) poprzez naciśnięcie przycisku znajdującego się na panelu umieszczonym na zewnątrz budynku,
• Rozmowę pomiędzy osobą znajdującą się na zewnątrz budynku, a osobą znajdującą się w budynku,
• Uruchomienie elektrozaczepu otwierającego drzwi lub furtkę (napięcie podane na elektrozaczep to 12V AC przez czas trzymania przycisku)
• Sterowanie z poziomu unifonu przekaźnikiem w panelu (np. służącym do uruchamiania napędu bramy elektrycznej)

* Zestaw posiada także możliwość rozbudowy o dodatkowe unifony. Możesz je dokupić na innej naszej aukcji, znajdując ją na stronie naszego sklepu Allegro, wyszukując symbol "1122/62" :)

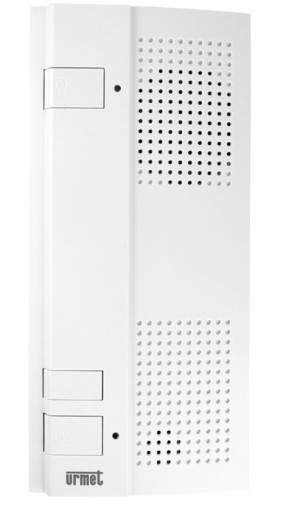

Unifon Utopia

Dane techniczne i właściwości:

• Producent: Urmet
• Model: 1122/61-U
• Linia stylistyczna: Utopia
• Kolor: Biały.
• Unikalny, nowoczesny, innowacyjny design.
• Głośnomówiący.
• Przycisk otwarcia drzwi.
• Przycisk funkcyjny, np. do sterowania napędem bramy.
• Pełna regulacja sygnału wywołania.
• Możliwość zmiany rodzaju dzwonka.
• Wymiary (wys. x szer. gr.): 220 x 90 x 48 mm.
• Funkcja prowadzenia rozmów i otwarcia drzwi.
• Wysokiej jakości obudowa z tworzywa ABS.
• Sygnalizator LED.
• Ilość przycisków: 2
• Możliwość podłączenia wtórnika wywołania (np. celem podłączenia sygnalizatora optycznego lub dodatkowej syreny akustycznej) dostępnego na innej naszej aukcji (znajdziesz ją wyszukując nr ref. "788/22" na stronie naszego sklepu Allegro).

Opis złącz i zacisków pod przewody:

• 0 - Masa dla panela wywołania
• 0/K - Masa dla wtórnika wywołania i dodatkowego unifonu
• Z - Styk wtórnika wywołania
• S - Linia podłączenia dodatkowego unifonu
• - ~0 Masa zasilania
• - ~/+ Zasilanie 12V AC
• - L Linia podłączenia panela wywołania
• - L1 Styk podłączenia unifonu „slave"

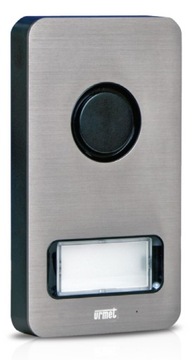

Panel Mikra

Właściwości i dane techniczne:

• Producent: Urmet
• Model: 1122/61-P
• Linia stylistyczna: Mikra
• Ilość przycisków wywołania: 1
• Idealny na słupki ogrodzeniowe
• Temperatura pracy: -10°C ÷ +50°C
• Wymiary (szer. x wys. x gł.): 99 x 185 x 20 mm
• Wymiary etykiety: 26 x 56mm
• Zasilanie: 12V AC
• Klasa szczelności: IP 44

Opis złącz i zacisków pod przewody:

• L - Podłącznie unifonu.
• 0 - Podłącznie unifonu.
• SE1 SE2 - Zasilanie elektrozaczepu (12VAC)
• AP1, AP1 - Przycisk lokalnego otwarcia elektrozaczepu
• AP2, AP2 - Przycisk sterowania przekaźnikiem
• C, NA - Przekaźnik ze stykiem normalnie otwartym

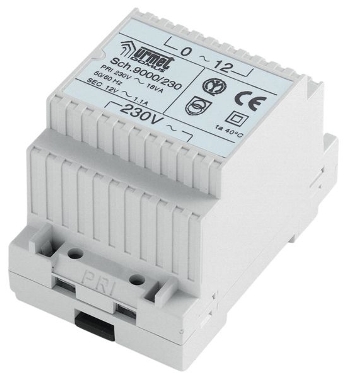

Zasilacz nr ref. 9000/230

Zasilacz dostarcza energię zasilającą do całego zestawu. Urządzenie przystosowane jest do montażu na ścianie lub na szynie DIN. Transformator należy zamontować w miejscu przewiewnym i suchym.

Dane techniczne:

• Napięcie zasilania: 230 V AC 50/60 Hz
• Moc: 18 VA
• Napięcie wyjściowe: 12 V AC
• Maksymalne obciążenie: 1,3 A
• Temperatura pracy: -5°C ÷ +45°C
• Zabezpieczenia: Wyłącznik termiczny PTC
• Wymiary (dł. x szer. gł.): 54 x 84 x 58 mm (3 DIN)

Opis zacisków pod przewody:

• ~0 zasilanie (sieć 230 Vac),
• ~230 zasilanie (sieć 230 Vac),
• ~12 napięcie wyjściowe 12 Vac,
• ~0 masa dla napięcia 12 Vac.

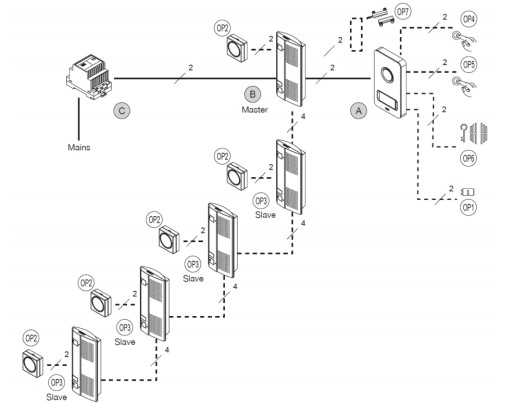

Podłączenie dodatkowego unifonu
