Inteligentny sterownik schodowy 5-10k DIN FZ- zestaw z czujnikami optycznych Sharp i maskownicami stal nierdzewna szczotkowana.

Jeden z najlepszych sterowników schodowych na małe schody (lub małą liczbę punktów świetlnych) do 10 stopni (punktów).

Główne zalety:

• 250 zdefiniowanych algorytmów działania
• Blokada w dzień i funkcja oszczędzania energii w czasie blokady
• Ustawiany zasięg czujek optycznych Sharp
• Zapalanie po kolei skokowe lub płynne
• Do wyboru 4 tryby wygaszania
• Funkcje rozmycia i nierównomierności (akceleracja efektu, szybki start)
• Funkcja opóźnienia wygaszania
• Kanał niezależny (dla liczby stopni ustawionych poniżej 10)
• Świecenie spoczynkowe dwóch skrajnych lub wszystkich oraz kanału niezależnego
• Wejście stałego świecenia
• Wąska obudowa na szynę DIN. Szerokość tylko 4S (mało miejsca w szafce zajmuje)
• Dioda LED „Status” informująca o stanie pracy sterownika
• Duża moc wyjściowa na stopień (punkt świetlny) do 2A na kanał

W zestawie:

1. sterownik schodowy LED 5-10k DIN FZ (funkcja zmierzchowa) w obudowie na szynę DIN - 1szt.
2. czujniki optyczne schodowe Sharp - 2 szt.
3. maskownice do czujek optycznych Sharp stal w białej okleinie do puszki fi60- 2 szt. (inne to pleksi białe, pleksi czarne, drewniane - surowa sklejka brzozowa, stalowe w okleinach kolory, szczotki, błyszczące, drewnopodobne, specjalne (beton) itp., do puszki fi50 bez otworów montażowych )

Czujniki optyczne Sharp

Najlepsze czujki optyczne na schody, korytarze itp. w tej klasie cenowej. Trudno znaleźć lepsze w tej cenie. Wąski kąt działania i ustawiany zasięg (nie czułość).

Zastosowanie

Czujki optyczne Sharp sprawdzą się praktycznie na każdych schodach, o ile istniej możliwość montażu czujnika na bocznej ścianie, w słupku balustrady, froncie trepa, w podstopnicy. Problemem nie są ani tzw. schody otwarte, które tylko jedną powierzchnią stykają się ze ścianą, ani schody usytuowane między dwiema ścianami. Czujniki Sharp to uniwersalne czujki optyczne typu refleksyjnego, które w jednej obudowie łączą nadajnik z odbiornikiem. Dzięki temu montaż tych czujników schodowych jest jednostronny - NIE jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik.

Optymalna wysokość montażu czujnika jako elementu systemu oświetlenia schodów to minimum 10cm nad podłogą.

Czujki Sharp mają bardzo wąski kąt działania. Jest to ważne w przypadku systemu oświetlenia schodowego, gdyż ułatwia unikanie sytuacji, kiedy oświetlenia aktywowane jest przez osoby jedynie przechodzące obok schodów.

Katalogowy zasięg czujników Sharp to od 20 do 150 cm. Został on potwierdzony naszymi doświadczeniami. Ponadto w sterowniku schodowym można z precyzją do ok. 5cm ustawić zasięg działania czujek optycznych Sharp.

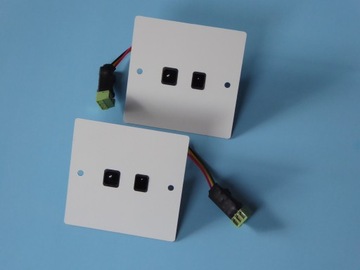

Sprzedawane w zestawie czujki optyczne Sharp, dzięki dołączonym maskownicom, można w łatwy sposób zamontować w standardowej puszce podtynkowej fi 60mm. Czujnik mocowany jest do maskownicy przy pomocy dołączonych wkrętów. Maskownicę z zamocowanym czujnikiem przykręca się do puszki montażowej (wkręty nie są elementem zestawu, można wykorzystać wkręty dostarczane z puszką montażową lub dowolne inne pasujące rozmiarem).

Dane techniczne czujnika Sharp

• Wymiary samej czujki to: długość 45mm, szerokość 20mm, głębokość 22mm
• Minimalny wymagany otwór montażowy - adapter umieszczany NIE przy czujce: 45mm x 25mm, głębokość 25mm
• Minimalny wymagany otwór montażowy - adapter umieszczany przy czujce: 45mm x 25mm, głębokość 40mm

Czujka posiada wyprowadzenie przewodów zakończone adapterem. Adapter ma za zadanie niwelować wpływ ewentualnych zakłóceń. Dodatkowo adapter posiada złącze zaciskowe ułatwiające montaż przewodów. Opis wejść umieszczony jest na płytce adaptera (- out +).

Maskownice

Maskownice mają wymiary 75x75mm oraz grubość około 3mm (pleksi i drewniane) oraz 1mm stal nierdzewna szczotkowana, co sprawia, że ładnie zakrywają puszkę montażową, a jednocześnie niewiele odstają od ściany. W maskownicach są otwory montażowe czujnika, otwory boczne, o rozstawie 60mm, umożliwiające przykręcenie maskownicy wraz z czujką do puszki montażowej oraz otwory na soczewki czujnika.

Maskownice pleksi przynajmniej jednostronnie pokryte są warstwą ochronnej folii, która zabezpiecza produkt przed zarysowaniem w czasie transportu czy montażu. Docelowo należy usunąć folię zabezpieczającą. Maskownice stal pokryte są folią ochronną. Po montażu zdjąć folię i delikatnie usunąć pozostały klej na krawędziach.

Domyślnie w zestawie znajdują się maskownice stal nierdzewna szczotkowana. Na życzenie możliwość zamiany na maskownice BIAŁE lub CZARNE (pleksi) oraz DREWNIANE. Dla drewnianych jest to surowa sklejka brzozowa, którą można we własnym zakresie malować/ bejcować/ lakierować na dowolny kolor.

Podsumowanie

Zestaw ze sterownikiem schodowym 5-10k DIN FZ polecamy wszystkim, którym zależy na stworzeniu niezawodnego  systemu inteligentnego oświetlenia schodów z liczbą stopni (lub punktów świetlnych) do 10.

Dane techniczne

• Napięcie zasilania: 8-15V DC (typowo 12V DC)
• Moc sterownika: 0,2W (12V, 15mA)
• Moc sterownika z czujnikami w stanie pracy: 0,9W (12V, 70mA)
• Moc sterownika z czujnikami w stanie blokady w dzień: 0,2W (12V, 15mA)
• Wymiary: 70x90x67 mm (szerokość 4S)
• Liczba obsługiwanych stopni schodowych – do 10
• Obciążenie wyjścia: do 2A (24W dla napięcia 12V) na kanał
• Obciążenie kanału niezależnego (jeżeli liczba stopni ustawiona poniżej 10) do 3A (36W dla napięcia 12V)
• W zestawie fotorezystor GL5637D z czarną oprawką. Na życzenie inny fotorezystor i maskownica stal nierdzewna szczotkowana.
• Instrukcja obsługi i schemat podłączania: opis i zdjęcia aukcji lub firmaled.pl

Sterownik sprzedawany jest w dopasowanej obudowie na szynę DIN. Można go łatwo (bez użycia dodatkowych narzędzi) zamontować na szynie - czy to wolno wiszącej, czy też będącej częścią standardowej szafki montażowej (rozdzielnicy pod- lub natynkowej).

Jedną z zalet sterownika schodowego LED 5-10k DIN FZ jest to, że sterownik ma przyjazne środowisko ustawień i konfiguracji na bazie potencjometrów montażowych i mikroprzycisków umieszczonych na płytce sterownika.

Funkcje sterownika schodowego

Zastosowane algorytmy, funkcje, możliwość sterownika schodowego LED powoduje, że jest bezkonkurencyjny na rynku wśród podobnych tego typu rozwiązań odnośnie inteligentnego oświetlenia schodowego LED.

Funkcje sterownika schodowego:

• 250 zdefiniowanych algorytmów działania
• zapalanie skokowe lub płynne (w zależności od ustawionego algorytmu)
• wygaszanie płynne wszystkie na raz, skokowe od środka, płynne od środka, płynne losowe (w zależności od ustawionego algorytmu)
• nierównomierność zapalania (w zależności od ustawionego algorytmu)
• rozmycie zapalania w trybie płynnym (w zależności od ustawionego algorytmu)
• regulacja szybkości zapalania (potencjometr P3)
• regulacja szybkości gaszenia (potencjometr P4)
• poziom początkowy opóźnienia wygaszania od 0 do 15% (w zależności od ustawionego algorytmu)
• czas opóźnienia wygaszania od 0s do ok 80s (w zależności od ustawionego algorytmu)
• funkcja nierównomierności zapalania od 0s do 0,3s na stopień oraz tryb dynamicznej nierównomierności (w zależności od ustawionego algorytmu)
• funkcja rozmycia zapalania w trybie płynnym od 70 do 99% (w zależności od wybranego algorytmu)
• funkcja rozmycia gaszenia w trybie płynnym od 30 do 98% (w zależności od wybranego algorytmu)
• świecenie spoczynkowe skrajne lub wszystkie  stopni od 0% do 25%
• kanał niezależny (nr 10, jeżeli liczba stopni/punktów mniejsza od 10)
• świecenie spoczynkowe kanału niezależnego od 0 do 50% (jeżeli ustawiona liczba stopni poniżej 10)
• wejście PS świecenia stałego
• niezależna regulacja zasięgu czujki dolnej i górnej (progi zadziałania) w zakresie 20cm do ok. 150cm (23 progi co ok. 5cm)
• regulacja progu załączenia blokady w dzień
• dioda kontrolna LED „Status” widoczna na foncie obudowy
• dioda kontrolna (na płytce sterownika) LED fotorezystora

Ustawienia:

P1 – mikroprzycisk ustawień świecenia spoczynkowego stopni oraz zasięgu czujki dolnej

P2 – mikroprzycisk ustawień świecenia spoczynkowego kanału niezależnego (jeżeli liczba stopni ustawiona poniżej 10) oraz zasięgu czujki górnej

ALGORYTM – mikroprzycisk zmiany algorytmu, resetu ustawień i zmiany zasięgu czujek.

P3 do P5 – potencjometry montażowe ustawień

P3 – szybkość zapalania (lewe szybciej, prawe wolniej)

P4 – szybkość gaszenia (lewe szybciej, prawe wolniej)

P5 – próg załączenia blokady w dzień (lewe położenia mniejsza jasność do blokady, prawe większa jasność do blokady)

UWAGA: Aby wprowadzić zmiany ustawień potencjometrów do sterownika należy zresetować zasilaniem lub nacisnąć i puścić przycisk PS. Czyli po każdej zmianie potencjometrów od P3 do P5 najlepiej kliknąć dołączonym przyciskiem PS i nowe parametry zostaną wprowadzone do sterownika.

Resetowanie do wartości ustawień fabrycznych.

Aby zresetować do ustawień fabrycznych należy w trybie blokady w dzień (duża jasność na fotorezystorze, dioda LED Status krótko miga co ok. 2) nacisnąć i przytrzymać przez minimum 5s przycisk ALGORYTM. W czasie trzymania dioda Status będzie świeciła w sposób ciągły oraz będzie świecił pierwszy i ustawiony ostatni stopień. Po czasie 5s zacznie szybko migać dioda LED Status oraz stopień pierwszy i dziesiąty (o ile jest podłączonych 10 stopni). Jeżeli będzie podłączonych mniej jak 10 stopni to będzie widać migający pierwszy stopień. Po tych 5s należy puścić przycisk ALGORYTM i zostały wprowadzone ustawienia fabryczne:

Algorytm - 1

Świecenie spoczynkowe – 0%

Liczba stopni – 10

Zasięg czujki dolnej i górnej – ok. 50cm.

Ustawienie liczby stopni.

Domyślnie fabrycznie ustawionych jest 10 stopni. Aby zmienić liczbę stopni należy w trybie blokady (duża jasność na fotorezystorze) nacisnąć przycisk ALGORYTM i liczba stopni zmieni się z 10 na 5 itd. cyklicznie (potem 6 stopni itd.).W czasie klikania podświetlone na chwilę zostaną pierwszy i ustawiony stopień.

Ustawienie zasięgu czujek.

Fabrycznie zasięg czujek ustawiony na ok. 50cm. Zasięg ten jest również ustawiony po resecie do ustawień fabrycznych.

Aby zmienić zasięg czujki dolnej należy w trybie czuwania (nie blokady) nacisnąć i przytrzymać przycisk P1 a następnie (trzymając wciśnięty przycisk P1) należy klikać przyciskiem ALGORYTM. Każde kliknięcie to zwiększenie zasięgu o ok. 5cm.

Analogicznie jest dla czujki górnej ale trzymać należy przycisk P2 i klikać przyciskiem ALGORYTM.

W sterowniku zaimplementowano 23 poziomy zasięgu (jeden skok to ok. 5cm). Zasięg czujki jest zwiększany cyklicznie do maksymalnego i potem od minimalnego i w górę.

Zasięg czujek ustawia się między ok. 20cm (najmniejszy zasięg) do ok. 140cm (największy zasięg) ze skokiem co ok. 5cm.

Przykład. Jeżeli zasięg czujki dolnej wynosi ok. 50cm a potrzeba ok. 60cm. Należy w trybie czuwania (nie blokady) nacisnąć i przytrzymać przycisk P1 a następnie 2 razy kliknąć przycisk ALGORYTM. Ustawiony zasięg będzie na ok. 60cm dla czujki dolnej.

UWAGA. Jeżeli po przeciwnej stronie jest ściana lub słupek barierki itp. Zasięg czujki jest za duży i wykrywa ścianę to wtedy dioda kontrolna Status będzie świeciła w sposób ciągły i należy zasięg zmniejszyć.

TEST CZUJEK. Jak sterownik jest w stanie czuwania (nie blokady) i dioda LED Status miga co o. 2s należy stanąć naprzeciwko czujki dolnej lub górnej na schodach. Jeżeli czujka wykrywa to dioda LED Status będzie świeciła w sposób ciągły (poprawne wykrywanie czujki).

Świecenie stałe PS.

W sterowniku jest wejście PS do funkcji przecenia stałego. Zwarcie wejścia PS do masy (GND) spowoduje uruchomienie tej funkcji i świecą wszystkie stopnie z mocą 100%.

Blokada w dzień.

Podłączony do sterownika fotorezystor powoduje, że w dzień jak jest jasno sterownika jest blokowany. Wartość jasności blokady w dzień ustawia się potencjometrem P5. Sterownik nie jest blokowany od własnego oświetlenia uruchomionego do czujek przez sterownik. Dlatego też fotorezystor można montować na samych schodach. Wyjątkiem jest świecenie spoczynkowe. Ustawienie zbyt wysokiego świecenia spoczynkowego może skutkować wchodzeniem w blokadę.

W czasie blokady w dzień nie są brane pod uwagę sygnały z czujek. Jeżeli w dzień sterownik wejdzie w tryb blokady i zadziała czujka to sterownik nie uruchomi oświetlenia. W czasie blokady w celu oszczędzania energii zasilanie jest odłączone od czujek.

Wyjątkiem jest wejście PS. Jeżeli w czasie blokady zostanie uruchomione wejście PS to sterownik uruchomi oświetlenie w trybie świecenia stałego. Wejście PS ma wyższy priorytet działania od funkcji blokady.

W czasie blokady dioda LED status miga w sposób ok. 0,2s świeci i ok. 2s nie świeci.

Algorytmy działania.

W sterowniku zaimplementowano 250 zdefiniowanych algorytmów działania. Sposób działania danego algorytmu opisany jest w tabeli w załączniku.

W zależności od wybranego algorytmu to:

• zapalanie po kolei może być skokowe lub płynne
• 4 sposoby wygaszania: skokowe od środka, płynne od środka, płynne losowe i płynne wszystkie na raz
• zapalanie skokowe lub płynne w funkcją nierównomierności (akceleracja efektu, tak zwany szybki start)
• zapalanie płynne z różnymi stopniami rozmycia
• gaszenie płynne w różnymi stopniami rozmycia
• opóźnienie wygaszania z różnymi poziomami jasności i czasu wygaszania

Zmiana algorytmu.

Aby zmienić algorytm działania należy w trybie czuwania (nie blokady od fotorezystora) jak kliknąć przycisk ALGORYTM. Algorytmy zmienia się cyklicznie od 1 do 250 itd.

Na każdym etapie można zresetować do algorytmu nr 1 (np. nie wiadomo jaki jest ustawiony algorytm, dla łatwiejszego liczenia itp.). Aby zresetować do algorytmu nr 1 należy w trybie czuwania (nie blokady) nacisnąć i przytrzymać przycisk ALGORYTM przez co najmniej 5s. W tym czasie dioda LED Status będzie świeciła ciągle. Po czasie 5s zacznie szybko migać i można puścić przycisk ALGORYTM i w ten sposób zostało zresetowane do algorytmu nr 1.

Świecenie spoczynkowe.

Przy normalnej pracy (wieczorny) można ustawić świecenie spoczynkowe. Jest to takie świecenie kiedy sterownik czeka na sygnał z czujek. Świecenie spoczynkowe można ustawić od 0% (brak świecenia) do 25% w opcji dwóch skrajnych lub wszystkich kanałów (schodów). Świecenie spoczynkowe stopni schodowych ustawia się przyciskiem P1 w stanie czuwania (nie blokady). Klikając przyciskiem P1 świecenie spoczynkowe zmienia się na zasadzie:

0% - poziom ustawiony fabrycznie (również po resecie do ustawień fabrycznych)

Świecenie spoczynkowe dwa skrajne: 0,5% > 1% > 1,5% > 2% > 2,5% > 3,5% > 5% > 7,5% > 11% > 17% > 25%

Świecenie spoczynkowe wszystkie: 0,5% > 1% > 1,5% > 2% > 2,5% > 3,5% > 5% > 7,5% > 11% > 17% > 25%

Przykład 1: Jeżeli ustawione jest świecenie spoczynkowe 0% i ma być 2,5% dwa skrajne to w trybie czuwania (nie blokady) jak nie ma wyzwolonego efektu do czujek należy kliknąć przyciskiem P1 pięć razy.

Przykład 2: Jeżeli ustawiony jest świecenie spoczynkowe 2,5% dwa skrajne a ma być 5% wszystkie to należy kliknąć przyciskiem P1 trzynaście razy (w trybie czuwania, nie blokady).

Przykład 3: Jeżeli ustawiony jest świecenie spoczynkowe 5% wszystkie a nie ma być świecenia spoczynkowego to w trybie czuwania (nie blokady) należy kliknąć przyciskiem P1 pięć razy.

W stanie czuwania jak nie ma wyzwolonego efektu od czujek klikając przyciskiem P1 zmienia się świecenie spoczynkowe i na schodach widać jaki aktualnie jest ustawiony poziom świecenia spoczynkowego.

Świecenie spoczynkowe kanału niezależnego.

Jeżeli ustawiona liczba stopni jest poniżej 10 to w aktywowanym kanale niezależnym (kanał nr 10) można ustawić świecenie spoczynkowe.

Ustawianie świecenia spoczynkowego kanału niezależnego odbywa się w stanie czuwania (jak nie ma wyzwolonego efektu od czujek i nie ma blokady od fotorezystora).

Ustawianie odbywa się przez przycisk P2 umieszczony na płytce sterownika. Zmiana jasność świecenia spoczynkowego odbywa się schematem:

0% (poziom ustawiony fabrycznie oraz po resecie do ustawień fabrycznych) > 0,5% > 1% > 1,5% > 2% > 2,5% > 3% > 4% > 5% > 6% > 7% > 8,5% > 10% > 12,5% > 15% > 21,5% > 27,5% > 36% > 50%

Przykład 1: Jeżeli ustawiona liczba stopni jest poniżej 10 i ma być świecenie spoczynkowe kanału niezależnego na poziomie 2% należy kliknąć cztery razy przyciskiem P2 (jeżeli wcześniej było 0%). Zmiana jasność będzie widoczna na kanale niezależnym w trybie czuwania oraz jak nie będzie blokady od fotorezystora.

Opóźnienie wygaszania.

Funkcja opóźnienia wygaszania ma na celu podtrzymanie oświetlenia przez określony czas po opuszczeniu schodów. Dodatkowo jest to też zabezpieczenie jeżeli z jakiegoś powodu osoba wejdzie na schody i zostanie i wtedy oświetlenie nie zostanie od razu wyłączone (lub obniżone do świecenia spoczynkowego). W zależności od wybranego algorytmu może być brak opóźnienia wygaszanie lub od 1 do 15% + poziom świecenia spoczynkowego.

Przykład 1: Jeżeli z algorytmu wynika, że poziom jasności opóźnienia wygaszania jest 7% a świecenie spoczynkowe jest 0% to rzeczywisty poziom wygaszania odpowiada 7%. Efekt zostanie wygaszony do 7% a następnie wszystkie stopnie na raz będą powoli wygaszały się do poziomu spoczynkowego 0% (z czasem dla danego algorytmu)

Przykład 2: Jeżeli natomiast jest ustawione świecenie spoczynkowe na 5% a poziom jasności wygaszania na 7% to rzeczywisty poziom jasności opóźnienia wygaszania wynosi 5+7=12%. Efekt zostanie wygaszony do 12% a następnie wszystkie stopnie będą się wygaszały wszystkie na raz do poziomu 5% jasności spoczynkowej (w czasie według tabeli danego algorytmu).

Opóźnienie wygaszania nie dotyczy kanału niezależnego.

Dioda kontrolna "Status":

W sterowniku schodowym zaimplementowano diodę kontrolną "Status" widoczną na froncie obudowy DIN sterownika.

• dioda miga co ok. 2,5s z wypełnieniem 50% (1,25s świeci i 1,25s nie świeci). Sterownik jest w stanie czuwania. Czeka na sygnał z czujek.

• dioda miga co ok. 2,2s  z wypełnieniem 10% (0,2s świeci i 2s nie świeci), krótkie impulsy światła LED co ok. 2s. Sterownik jest w stanie blokady w dzień od fotorezystora (duża jasność na fotorezystorze).

• dioda miga co ok. 2,2s  z wypełnieniem 90% (2s świeci i 0,2s nie świeci), długie impulsy światła LED co ok. 2s. Sterownik jest w stanie stałego świecenia od wejścia PS. Wszystkie kanały załączone na 100%.

• dioda pulsuje rozjaśniając się co ok. 3s (rozjaśnia się od 0% do 100% w czasie 3s a następnie szybko gaśnie i znowu powoli rozjaśnia się itd. Wyzwolony efekt od czujek i jest zapalanie stopni schodowych.

• dioda pulsuje ściemniając się co ok. 3s (ściemnia się płynne dioda LED od 100% do 0% w czasie 3s a następnie szybko rozjaśnia się itd. cyklicznie. Jest wygaszanie efektu lub sterownik jest w trybie opóźnienia wygaszania.

• dioda świeci ciągle (nie miga, nie pulsuje). Czujka wykrywa przeszkodę. Jeżeli nie ma osoby naprzeciwko czujki to oznacza, że czujka wykrywa ścianę, słupek itp. Należy zmniejszyć zasięg czujki (lub czujek).

Dioda LED kontrolna pracy fotorezystora.

W sterowniku zaimplementowano diodę LED kontrolną pracy fotorezystora (przy wejściu złącza zaciskowego fotorezystora). Jeżeli dioda mocniej świeci to jest mocniejsze światło otoczenia, jeżeli dioda słabiej świeci to jest ciemniej.

Działanie sterownika

Przykład dla algorytmu nr 1:

Jeżeli ustawione jest świecenie spoczynkowe 0%.

Jeżeli zadziała czujka to schody będą się zapalały skokowe po kolei (od strony zadziałania danej czujki) z szybkością ustawioną potencjometrem P3. Następnie wszystkie schody będą świeciły maksymalnie i zacznie się wygaszanie skokowe od środka z szybkością ustawioną potencjometrem P4 do poziomu jasności opóźnienia wygaszania 1%. Po czasie ok. 5s schody wygaszą się wszystkie na raz do poziomu 0% w dwóch kwantach (skokach). Jeden kwant wynosi 0,5%. Czyli z poziomu 1% po ok. 2,5s jasność zmniejszy się do 0,5% a następnie po kolejnych 2,5s schody wygaszą się do 0% (świecenia spoczynkowego).

A algorytmie nr 1 nie ma rozmycia ponieważ zapalanie i gaszenie jest skokowe. Nie ma również nierównomierności (akceleracji efektu, tak zwany szybki start).

Przykład dla algorytmu nr 3.

Świecenie spoczynkowe ustawione na 1% dwa skrajne.

Jeżeli zadziała czujka to schody będą się zapalały w sposób płynny bez rozmycia (rozmycie 0%) z szybkością ustawioną potencjometrem P3 oraz z nierównomiernością (akceleracją) tak zwanym szybkim startem. Szybki start polega na tym, że na początku schody zapalają się szybciej a potem im bliżej końca tym wolniej. Szybki start jest to przydatna funkcja jeżeli czujki są zamontowane blisko stopni schodowych i wymagane jest aby na początku schody zapaliły się szybciej a potem wolniej.

Jak schody zapalą się wszystkie następnie będą się wszystkie świeciły i potem następuje płynny wygaszanie losowe bez rozmycia (rozmycie wygaszania 0%) do poziomu jasności opóźnienia wygaszania 3% plus jasność spoczynkowa 1% (sumarycznie 4%). Schody będą losowo wygaszały się do poziomu 4%. Jak ostatni (losowy) stopień osiągnie 4% to sterownik od razu przejdzie w stan świecenia spoczynkowego 1% dwóch skrajnych stopni (brak czasu opóźnienia wygaszania dla tego algorytmu).

Przykład dla algorytmu 40:

Świecenie spoczynkowe ustawiona na 2% wszystkie kanały.

Jeżeli zadziała czujka to schody będą się zapalały płynne z szybkością ustawioną P3 z rozmyciem 79%. Rozmycie polega na tym, że kolejny stopień zacznie się rozświetlać zanim poprzedni jeszcze nie dojdzie do poziomu 100%. Poziom rozmycia 79% polega na tym, że np. drugi stopień zacznie się rozświetlać kiedy pierwszemu będzie brakowało 79% do pełnej jasności (jak pierwszy będzie miał 21% mocy).

Jak schody rozświetlą się do pełnego poziomu będą świeciły maksymalną mocą a następnie będą się wygaszały płynnie wszystkie naraz do poziomu jasności opóźnienia wygaszania plus poziom świecenia spoczynkowego. Według tabeli dla algorytmu 40 początkowy poziom opóźnienia wygaszania wynosi 8% a świecenie spoczynkowe 2%. Oznacza to, że schody wygaszą się do 10% a następnie w czasie 32s z kwantem co 0,5% będą się wygaszały wszystkie na raz do poziomu 2% świecenia spoczynkowego wszystkich kanałów.

W tym algorytmie nr 40 nie ma rozmycia wygaszania oraz nie ma nierównomierności zapalania.

TABELA PARAMETRÓW ALGORYTMU W ZAŁĄCZNIKU PDF.

Podsumowanie

Zestaw ze sterownikiem schodowym 5-10k DIN FZ na czujki Sharp polecamy wszystkim, którym zależy na stworzeniu niezawodnego  systemu inteligentnego oświetlenia schodów do 10 stopni (punktów świetlnych)!
