Теплообменник 20кВт 12-пластинчатый 3/4' NORDIC Tec

Wymiennik ciepła 12-płytowy Nordic Tec Ba-23-12

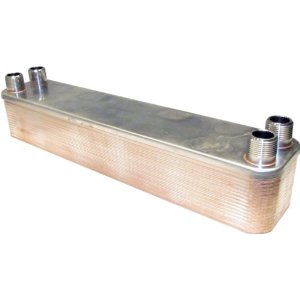

Wymiennik ciepła 12 płytowy SLIM - marki NORDIC TECprzyłącza 4x 3/4", 12 płyt

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Ilość płyt: 12 sztuk
• Grubość płyty: 0,4mm
• Typ płyty: karbowana
• Moc grzewcza - od 10 do 20 kW

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

• Przyłącza: 4x 3/4", Gwint zewnętrzny
• Ciśnienie robocze - do 20 bar
• Ciśnienie testowe - 40 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 4 m3/h
• Powierzchnia wymiany - 0,28 m2

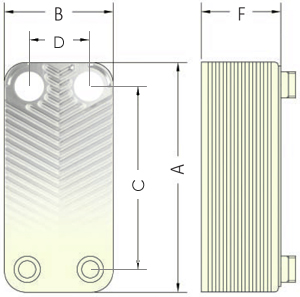

Wymiary wymiennika:

Długość (A) - 315 mm

Szerokość (B) - 73 mm

Grubość (F) - 35 mm (12 płyt)

Rozstaw przyłączy (C) - 278 mm

Rozstaw przyłączy (D) - 40 mm

* Certyfikowany - CE, TÜV

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Praca w charakterze skraplacza/parownika przy pompach ciepła
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.
