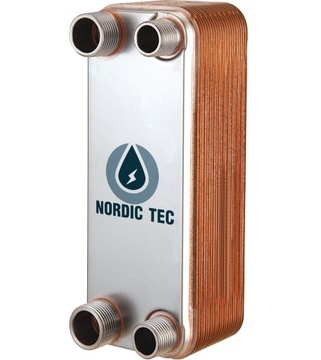

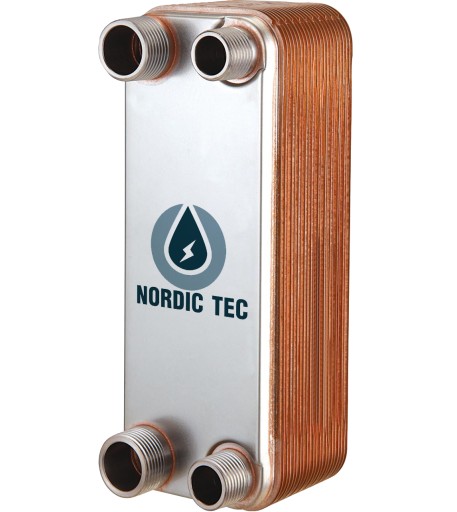

Wymiennik ciepła

Nordic Tec Ba-60-30

do 140kW

przyłącza 4x 1 1/4", 30 płyt

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Ilość płyt: 30 sztuk
• Grubość płyty: 0,4mm
• Typ płyty: karbowana

UWAGA - Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

• Przyłącza: 4x 1 1/4"
• Ciśnienie robocze - do 30 bar
• Ciśnienie testowe - 45-60 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 22 m3/h
• Powierzchnia wymiany - 1,80 m2

* Certyfikowany - CE, TÜV

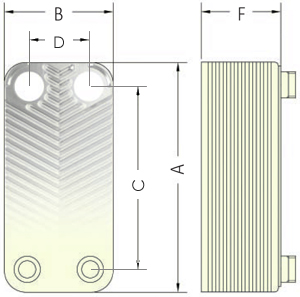

Wymiary:

Długość (A) - 526 mm

Szerokość (B) - 124 mm

Grubość (F) - 80 mm

Rozstaw przyłączy (C) - 478 mm

Rozstaw przyłączy (D) - 73 mm

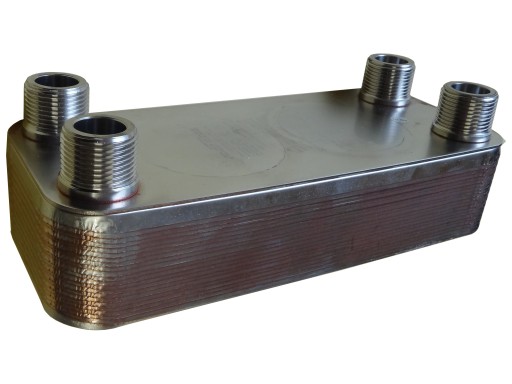

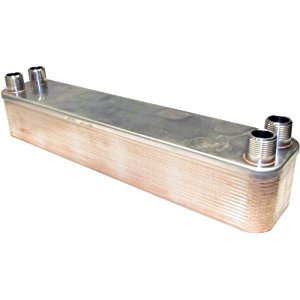

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.
